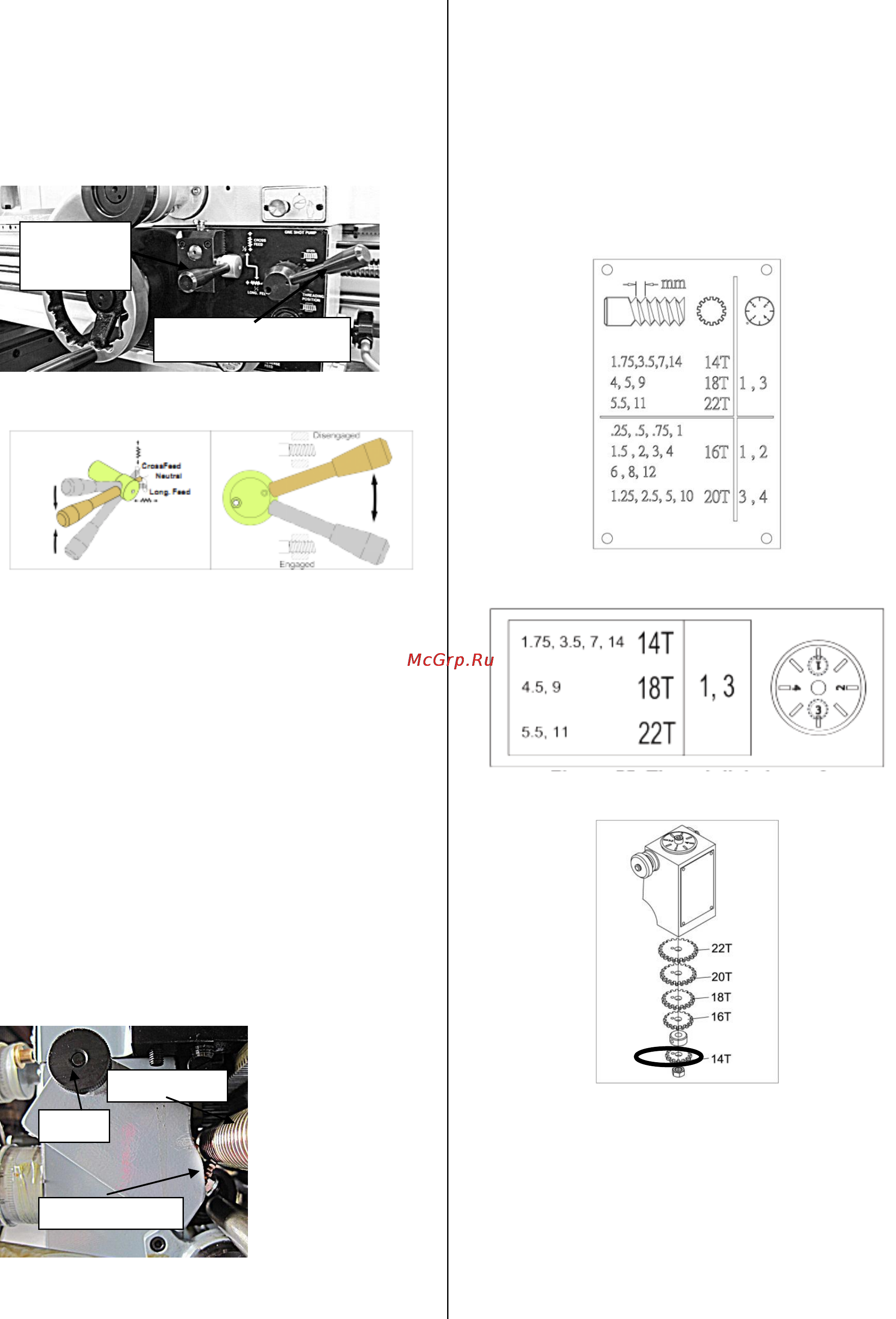

Инструкция по эксплуатации станка JET мод. RML-1440
23
боты по нарезанию резьбы.
Рукоятка автоматической подачи
Рукоятка управления подачей должна находиться
в нейтральном (горизонтальном) положении для
операций по нарезанию резьбы, или маточная
гайка не должна взаимодействовать с ходовым
винтом (см. рисунки 51-52).
Рис. 51. Установка элементов управления карет-
кой для нарезания резьбы
Рис. 52. Рукоятка управления подачей и позицио-
нирование маточной гайки для нарезания резьбы
Рукоятка маточной гайки
Рукоятка маточной гайки вводит в зацепление
каретку с ходовым винтом, который перемещает
режущий инструмент вдоль заготовки.
Шкала резьбы и обзорная таблица
Нумерацию на шкале резьбы используют совме-
стно с таблицей резьбы, чтобы показать, когда
включится маточная гайка во время операции на-
резания дюймовой резьбы. Для этого шестерня
шкалы резьбы должна быть в зацеплении с ходо-
вым винтом. Ослабьте рукоятку с накатанной го-
ловкой на шкале резьбы, поверните шестерню
шкалы и введите ее в зацепление с ходовым вин-
том, затем затяните ручку (см. Рис. 53).
Рис. 53 . Шкала резьбы в зацеплении с ходовым
винтом.
Использование шкалы резьбы и таблицы
(метрическая)
Найдите шаг резьбы, который требуется наре-
зать, в левой колонке (см. рис. 54), затем обрати-
те внимание на числовое значение круговой шка-
лы справа от нее. Указанное число показывает,
когда войдет в зацепление маточная гайка для
конкретного шага резьбы. Таблицу шкалы резьбы
можно также найти на передней панели корпуса
шкалы резьбы.
Рис. 54. Таблица шкалы резьбы
(метрическая)
Рис. 55. Таблица шкалы резьбы с пронумерован-
ными позициями 1, 3.
Рис. 56. Пример шкалы резьбы - 14T.
Шаг резьбы 1.75, 3.5, 7, 14.
Выберите позицию 1, 3 на шкале резьбы и ис-
пользуйте шестерню 14T внизу шкалы резьбы,
чтобы нарезать резьбу шагом: 1.75, 3.5, 7, 14.
(Рисунок 55 - 56)
Шаг резьбы 4.5, 9
Выберите позицию 1, 3 на шкале резьбы и ис-
пользуйте шестерню 18T внизу шкалы резьбы,
Рукоятка
управления
подачей
Рукоятка маточной гайки
вниз и ввести в зацепление
Ручка
Ходовой винт
Шестерная шкалы
