Инструкция по эксплуатации станка JET мод. RML-1440
20
ределить доступный диапазон частоты враще-
ния шпинделя, ближайший к рассчитанной.
Частота вращения
Низкая
80
120
200
3300
Высокая
490
750
1250
2000
Рукоятка
A
B
C
D

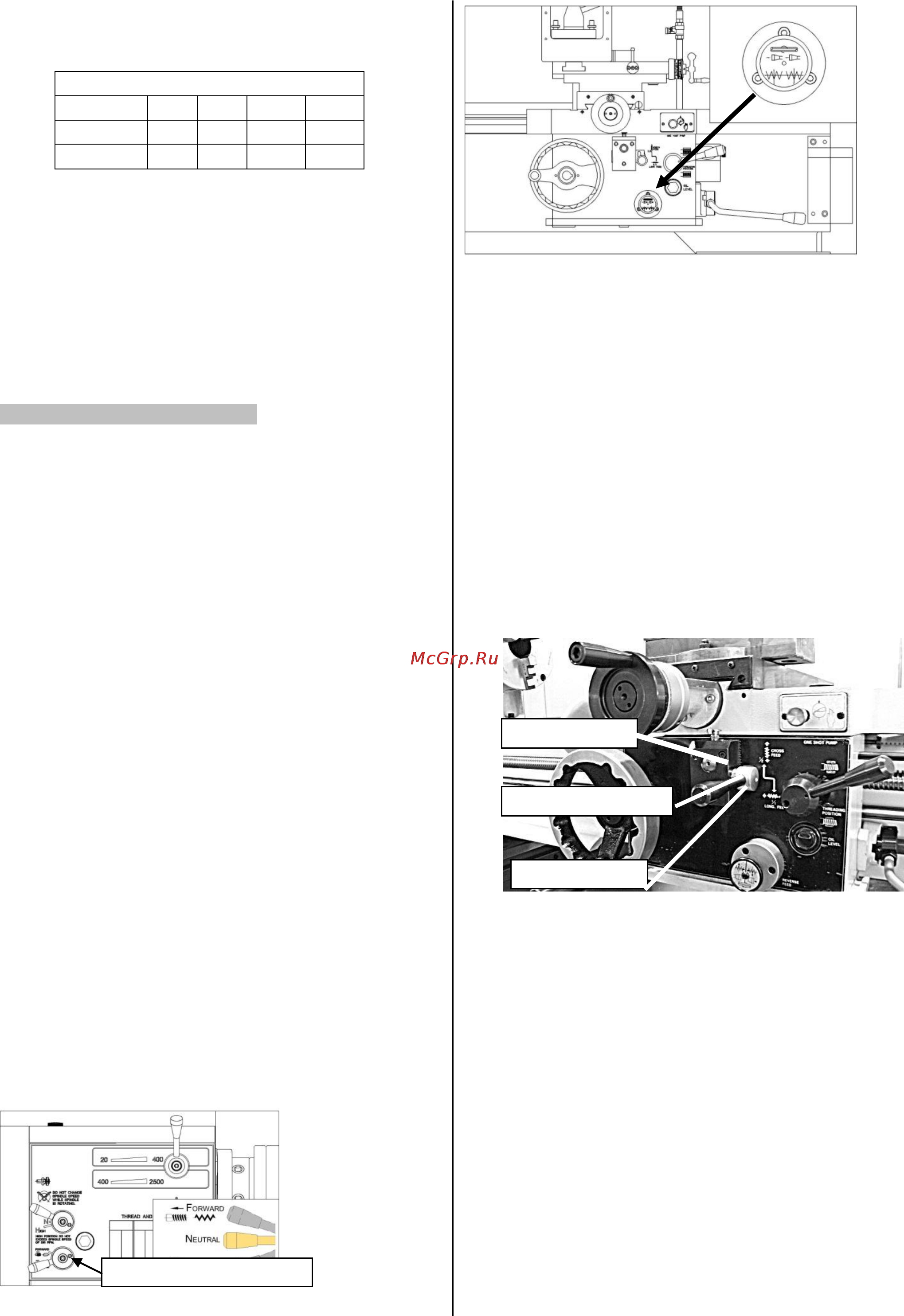

Рис. 43. Таблица диапазонов частот вращения
шпинделя.
3. Установите рукоятку выбора диапазона частот
шпинделя в диапазон, который охватывает рас-
считанную частоту вращения.
4. Включите шпиндель и медленно поворачивайте
регулируемую круговую шкалу скорости, чтобы
тщательно отрегулировать частоту вращения
шпинделя к рассчитанной.
АВТОМАТИЧЕСКАЯ ПОДАЧА
На данном станке и каретка, и поперечные салазки
имеют возможность автоматической подачи. Ско-
рость, с который движутся эти узлы (подача),
управляется положением рукояток на коробке ско-
ростей.
Подача и частота вращения шпинделя должны рас-
сматриваться вместе. Источники, которые исполь-
зуются для определения оптимальной частоты
вращения шпинделя, также предусматривают опти-
мальную подачу для использования с этой частотой
вращения шпинделя.
Часто опытный механик использует подачу и часто-
ту вращения, полученные из справочных таблиц или
веб-калькуляторов в качестве начальной точки, а
затем делает незначительные корректировки пода-
чи (и иногда частоты вращения шпинделя) для дос-
тижения наилучших результатов.
Каретка может попеременно управляться ходовым
винтом для операций нарезания резьбы. Однако это
отсекает возможность использования опции авто-
матической подачи для каретки и компонентов по-
перечного суппорта при не резьбонарезных опера-
циях.
Элементы управления автоматической подачей
Рукоятка направления подачи управляет направле-
нием перемещения каретки. Кнопка быстрого изме-
нения направления подачи переключает его на об-
ратное во время работы станка.
Рис. 44. Рукоятка выбора направления подачи.
Рис. 45. Кнопка быстрого переключения
направления подачи
Включение автоматической подачи:
1. Удостоверьтесь, что шпиндель ВЫКЛЮЧЕН и
полностью остановился.
2. Используйте рукоятку направления подачи,
чтобы выбрать направление, в котором вал по-
дачи будет вращаться.
3. Используйте рукоятку управления подачей на
передней стороне салазок для включения ав-
томатической подачи либо каретки, либо попе-
речного суппорта (см. рисунок 46). Для включе-
ния каретки, нажмите рукоятку влево и вниз.
Для включения поперечного суппорта, нажмите
рукоятку вправо и вверх.
Рис. 46. Положения рукоятки
управления подачей
Использование кнопки быстрого переключения
направления подачи:
1. Во время работы станка поместите рычаг
управления подачей в нейтральное положение.
2. Нажмите или потяните кнопку быстрого пере-
ключения направления подачи, чтобы изменить
направление вала подачи.
3. Повторно включите рукоятку выбора направле-
ния подачи. Вращение вала подачи теперь бу-
дет изменено на обратное, заставляя зацеп-
ленную каретку или поперечный суппорт дви-
гаться в противоположном направлении.
Рукоятка направления подачи
Поперечная подача
Нейтральное положение
