Инструкция по эксплуатации станка JET мод. RML-1440

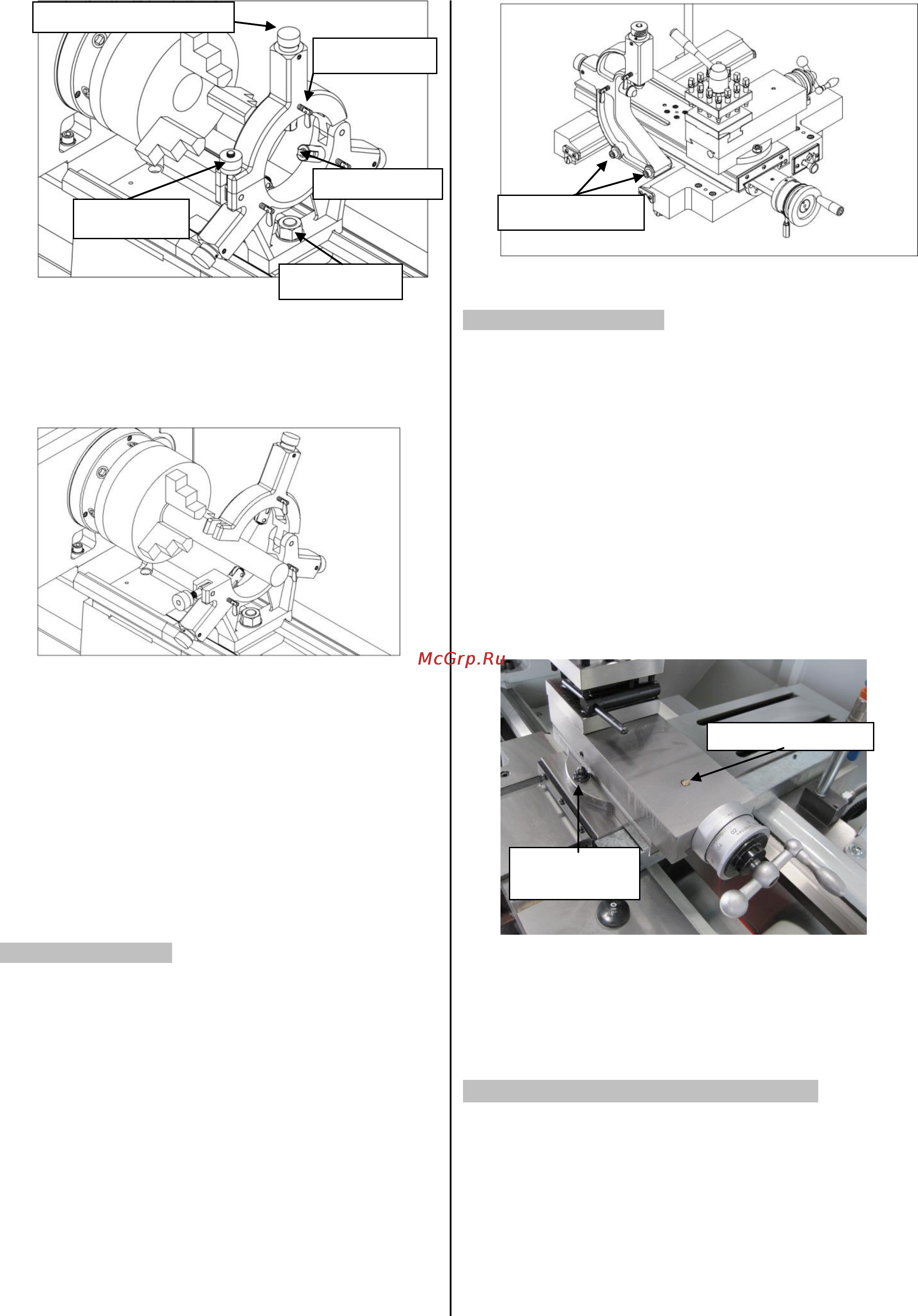

Рис. 35. Детали неподвижного люнета.

4. Ослабьте фиксатор и откройте неподвижный

люнет, таким образом, заготовка сможет опе-

реться на две нижние роликовые опоры, как по-

казано на рисунке 36.

Рис. 36. Заготовка установлена в неподвижный

люнет.

5. Закройте неподвижный люнет так, чтобы заго-

товка была на роликовых опорах, затем затяни-

те фиксатор.

6. Ослабьте три барашковых болта, чтобы можно

было регулировать положение роликовых опор.

7. Используя ручку настройки сухарей отрегули-

руйте опоры так, чтобы они только касались за-

готовки, не вызывая ее деформации.

8. Затяните три болта-барашка.

Подвижный люнет:

Подвижный люнет крепится к салазкам двумя бол-

тами (Рис. 37). Он используется на длинных тонких

деталях, чтобы предотвратить изгибание заготовки

от давления режущего инструмента во время рабо-

ты.

Отрегулируйте подвижные роликовые опоры на

подвижном люнете таким же образом, как и на не-

подвижном люнете.

Рис.37. Крепление подвижного люнета.

КРЕСТОВОЙ СУППОРТ

Маховик крестового суппорта имеет боковую гра-

дуированную шкалу. Шкала отображает расстояние,

которое представляет фактическое перемещение

инструмента, который, конечно, будет удалять

вдвое больше материала из диаметра заготовки. У

основания крестового суппорта есть другая градуи-

рованная шкала, используемая для установки инст-

румента под определенным углом.

Установка крестового суппорта под определен-

ным углом:

1. Ослабьте две шестигранные гайки у основания

крестового суппорта (1 из 2, показанных на ри-

сунке 38).

Рис. 38. Установка крестового суппорта

под углом.

2. Поверните суппорт под нужным углом, как ука-

зано на шкале у основания, затем повторно за-

тяните две шестигранные гайки.

4-Х ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Четырехпозиционный резцедержатель устанавли-

вается сверху суппорта и позволяет устанавливать

одновременно до четырех инструментов.

Четырехпозиционный резцедержатель позволяет

быстро изменять положение различных инструмен-

тов. Это выполняется путем ослабления верхней

ручки. Поворачивайте резцедержатель в требуемое

положение, затем вновь затяните ручку для фикса-

ции инструмента на позиции.

Болт-барашек

Ролик сухаря

Шестиг. гайка

Фиксатор

Винты с головкой

Крестовый суппорт

Фиксирующая

гайка

Ручка настройки сухарей
