Инструкция по эксплуатации станка JET мод. RML-1440

Установка и регулировка штифтов замка.

При пригонке патрона или планшайбы с помощью

штифтов замка или установке нового патрона или

планшайбы может потребоваться установка или

регулировка штифтов.

Чтобы в правильном порядке установить или отре-

гулировать один или несколько штифтов замка,

нужно вынуть заглушку крепежного штифта, затем

ввинтить или вывинтить штифт замка, пока линия на

боковой поверхности штифта не станет на одном

уровне с корпусом патрона.

3-х кулачковый патрон.

Особенность 3-х кулачкового спирально-реечного

патрона, поставляемого с токарным станком, в том,

что он центрирует заготовку кулачками из закален-

ной стали. Когда оператор открывает или закрыва-

ет кулачки ключом патрона, кулачки двигаются син-

хронно.

Есть два набора кулачков, которые поставляются с

3-х кулачковым патроном ─ внутренние и наружные.

Используйте правильные кулачки по размеру и кон-

фигурации заготовки для прочного и надежного её

удержания в патроне.

Пронумерованные от 1 до 3 кулачки должны ис-

пользоваться в соответствующих пронумерованных

кулачковых направляющих, как показано на Рис. 28.

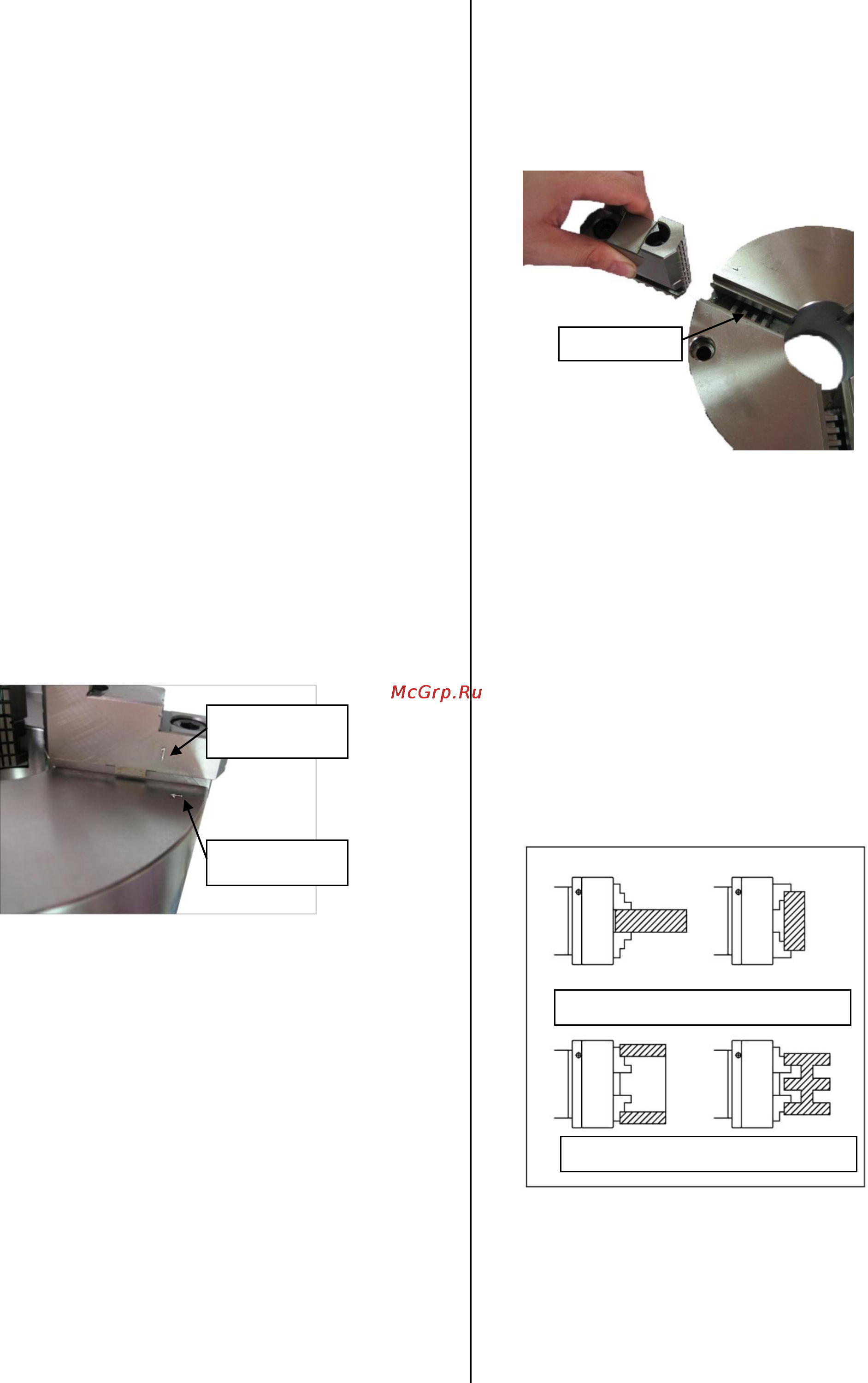

Рис. 28. Кулачковые направляющие и пронуме-

рованный кулачек.

Замена кулачка:

1. Отключите токарный станок от ПИТАНИЯ!

2. Поместите кусок дерева над направляющими,

чтобы защитить их от потенциального повреж-

дения.

3. Вставьте ключ патрона и поворачивайте его

против часовой стрелки для вывода кулачков,

снимите их.

4. Очистите соприкасающиеся поверхности кулач-

ков и нанесите на них тонкий слой белой ли-

тиевой смазки.

5. Положите снятые кулачки отдельно в безопас-

ное место без влаги и абразивов.

6. Вращайте ключ патрона по часовой стрелке,

пока не увидите конец витка резьбы спираль-

ной направляющей, только тогда начинайте

вставлять кулачек №1 в кулачковую направ-

ляющую №1, зафиксируйте кулачек, завинтив

резьбу спиральной направляющей против ча-

совой стрелки.

7. Вращайте ключ патрона по часовой стрелке,

один поворот вводит гребень спиральной на-

правляющей на шаг резьбы в кулачек.

Рис. 29 Установка кулачка.

8. Потяните за кулачек - теперь он должен быть

зафиксирован кулачковой направляющей.

9. Повторите шаги 6-8 с остальными кулачками.

Для установки заготовки в 3-х кулачковый па-

трон:

1. Отключите токарный станок от ПИТАНИЯ!

2. Поместите платформу или фанеру на направ-

ляющие станины под патрон для их предохра-

нения.

3. Используйте ключ патрона для перемещения

кулачков и закрепления заготовки на патроне,

подобно одному из способов, показанных на

рисунке 30. Убедитесь, что заготовка прочно

закреплена в патроне.

Рисунок 30. Примеры крепления заготовки в

3-х кулачковом патроне.

4. Поверните патрон вручную, чтобы убедиться,

что заготовка равномерно контактирует со всем

тремя кулачками и центрируется.

Пронумерован-

ный кулачек

Направляющая

кулачка №1

Шаг резьбы

Крепление по внешнему диаметру

Крепление по внутреннему диаметру
