Инструкция по эксплуатации станка JET мод. RML-1440

36

11. Нажмите рычаг педали вниз, чтобы прове-

рить, что выступ кулачка задвинул плунжер

выключателя.

12. При нажатии, должен раздаться щелчок пе-

реключателя.

13. Установите на место крышку, проверьте ра-

боту тормоза.

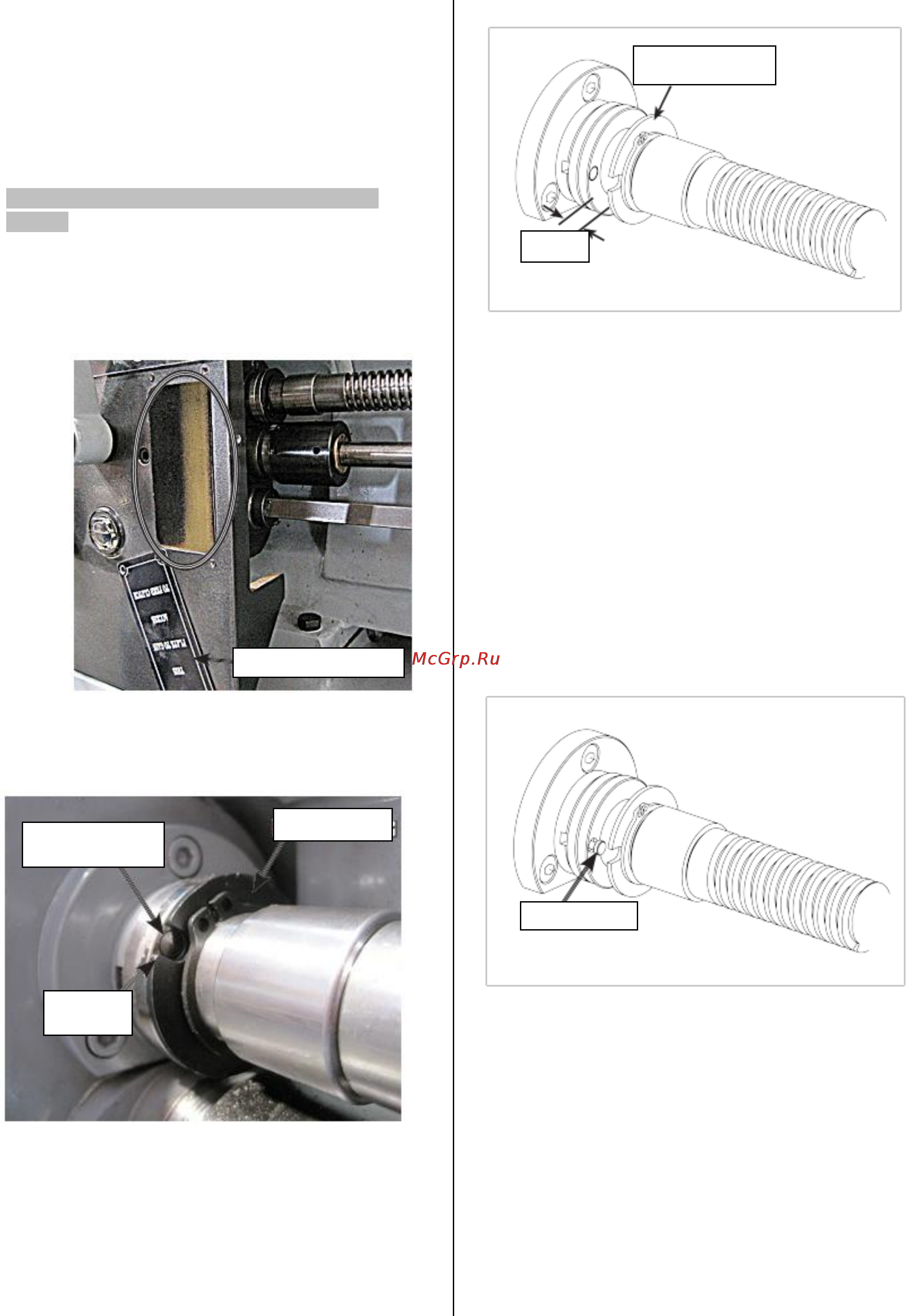

ЗАМЕНА СРЕЗНОГО ШТИФТА ХОДОВОГО

ВИНТА

Замена срезного штифта:

1. Отключите станок от ПИТАНИЯ!

2. Снимите переднюю и боковую крышку (Рис.

97).

Рис. 97. Снятые крышки

3. Поверните шайбу так, чтобы паз совпал с

головкой срезного штифта (Рис. 98).

Рис. 98. Шайба / штифт выровнены.

4. Наденьте защитные очки.

5. Сместите стопорное кольцо с канавки и по-

местите его в самую заднюю позицию, по-

дальше от шайбы.

6. Переместите шайбу подальше от срезного

штифта (в заднее положение) так, чтобы был

достаточный зазор для удаления срезного

штифта.

Рис. 99. Доступ к срезному штифту.

7. Используйте магнит, чтобы удалить головку

срезного штифта, затем поверните шпиндель

станка, выстроив в одну линию внутреннее и

внешнее отверстие. Затем, используйте маг-

нит, чтобы удалить другую половину сломан-

ного срезного штифта, когда она станет вид-

на.

8. Вставьте кончик продувочного шприца в от-

верстие срезного штифта, продуйте отвер-

стие сжатым воздухом и нанесите каплю

масла в отверстие.

9. Вставьте новый срезной штифт в отверстие,

как показано на рисунке 100.

Рис. 100. Новый срезной штифт, установленный

в отверстии.

10. С полностью установленным в отверстии

штифтом и установленной заподлицо с за-

плечником ходового винта головкой, сдвинь-

те шайбу назад к заплечнику, затем поверни-

те шайбу на 180 °, пока она не накроет голов-

ку срезного штифта, как показано в рисунке

101.

Крышка доступа

Головка срезного

штифта

Паз

Шайба

Зазор

Заднее положение

Новый штифт
