Инструкция по эксплуатации станка JET мод. RML-1440

нутые клинья приводят к преждевременному из-

носу салазок, ходового винта, маточной гайки и

осложнению работы.

Клинья имеют коническую форму и крепятся с

помощью винтов на противоположных концах са-

лазок. Когда противоположные винты поворачи-

ваются в противоположном друг другу направле-

нии, клин заполняет пустоту между скользящими

элементами.

Процесс регулировки клиньев обычно происходит

методом проб и ошибок. Как правило, оператор

производит небольшую регулировку винта клина,

затем проверяет регулировку, вращая маховик.

Затем нужно повторить этот процесс по мере не-

обходимости, пока не найдется оптимальный ба-

ланс между свободным и тугим перемещением.

Большинство механиков считают, что идеальная

регулировка клина такая, где небольшая степень

сопротивления же присутствует, но, тем не менее,

маховик легко двигается. Рисунки 83-86 показы-

вают расположение винтов для каждого клина на

станке.

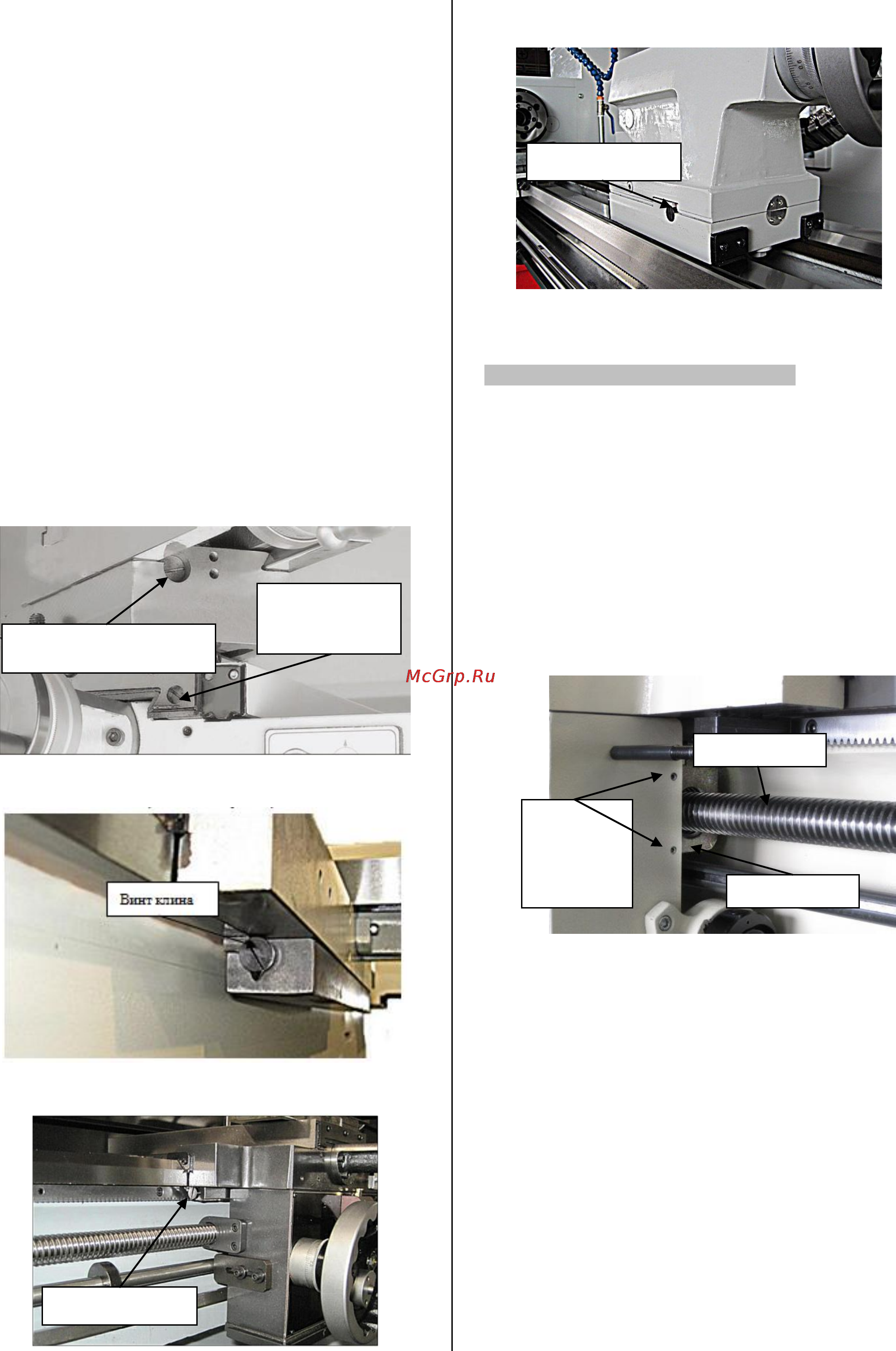

Рис. 83. Винты передних клиньев крестового суп-

порта и поперечных направляющих

Рис. 84. Один из двух винтов заднего клина сала-

зок.

Рис. 85. Один из двух винтов

клина передней части салазок.

Рис. 86. Один из двух винтов

клина задней бабки.

РЕГУЛИРОВКА МАТОЧНОЙ ГАЙКИ

Механизм маточной гайки можно затянуть, если

он ослабился от износа. Давление, оказываемое

маточной гайкой, контролируется с помощью кли-

на, подобного тому, что в салазках. Клин маточ-

ной гайки регулируется двумя установочными

винтами.

Регулировка маточной гайки:

1. Откройте маточную гайку.

2. Снимите шкалу резьбы.

3. Поверните два регулировочных винта маточ-

ной гайки, показанные на рисунке 87, по ча-

совой стрелке на 1/8 поворота.

Рис. 87. Регулировка клина

маточной гайки.

4. Откройте/закройте маточную гайку несколько

раз и обратите внимание на её чувствитель-

ность (возможно, потребуется немного покру-

тить маховик салазок, чтобы маточная гайка

закрывалась).

Маточная гайка правильно отрегулирована, если

она незначительно сопротивляется при открытии

и закрытии.

5. Движение не должно быть слишком тугим или

слишком ослабленным.

6. При необходимости повторите пункты 3 - 4,

пока Вы не будете удовлетворены регули-

ровкой маточной гайки. (Если настройка ма-

точной гайки становится слишком тугой, по-

Винт переднего клина кре-

стового суппорта

Винт переднего

клина поперечной

направляющей

Винт левого клина

Регулиро-

вочные уста-

новочные

винты ма-

точной гайки

Ходовой винт

Маточная гайка
