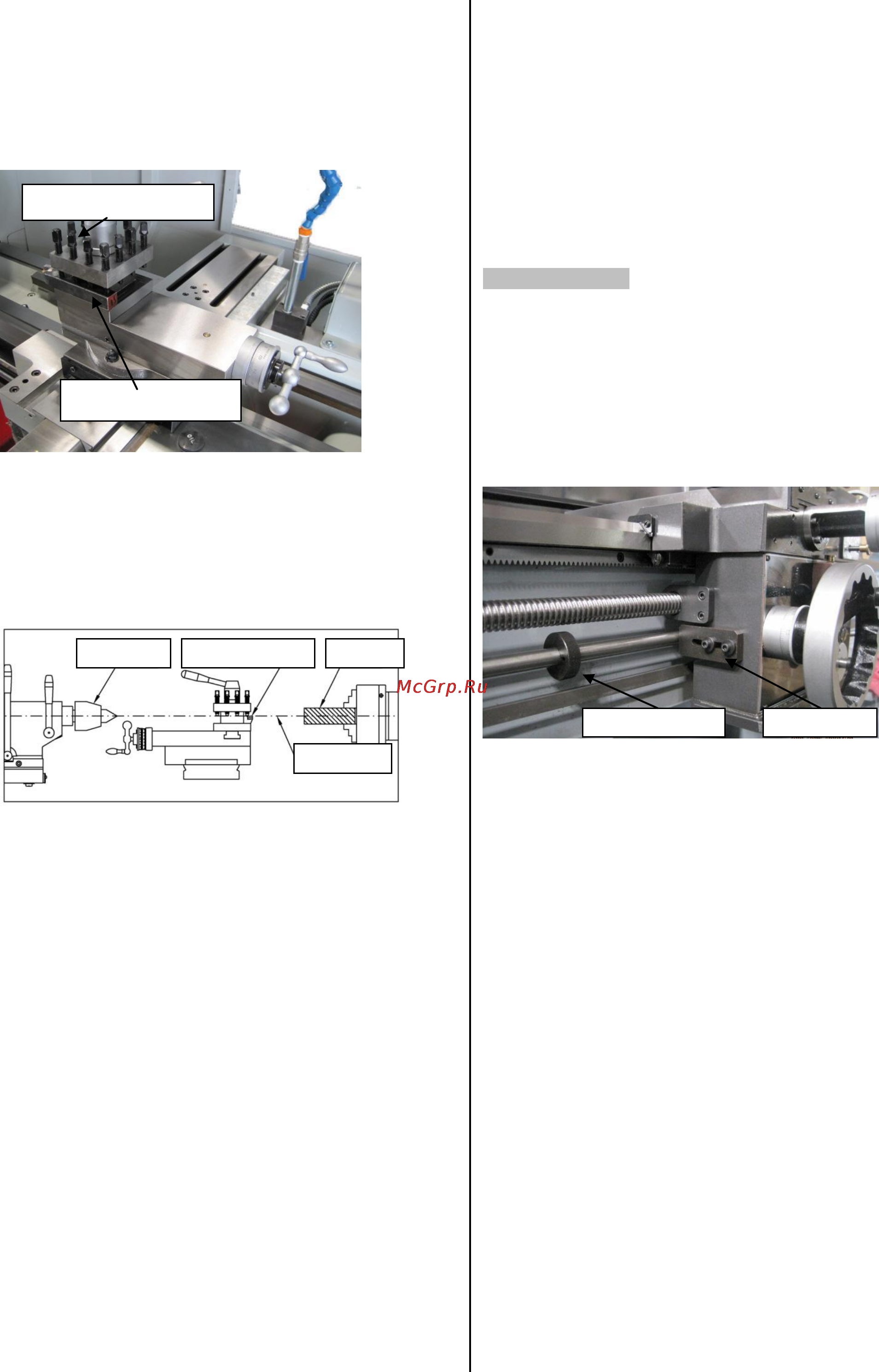

Инструкция по эксплуатации станка JET мод. RML-1440
18
Установка инструмента:
1. Выберите требуемый режущий инструмент.
2. Ослабьте болты резцедержателя так, чтобы ре-
жущий инструмент мог под ним поместиться.
3. Прочно закрепите режущий инструмент двумя
небольшими болтами, как показано на рисунке 39.
Рис. 39. 4-х позиционный резцедержатель.
Вставление режущего инструмента относитель-
но центра задней бабки:
Для большинства операций режущая кромка инст-
румента должна быть с осевой линией шпинделя,
как показано на рисунке 40.
Рис. 40. Режущий инструмент выровнен по центу
заготовки.
Есть несколько способов проверки и выставления
режущего инструмента с осевой линией шпинделя.
Ниже приведены два общепринятых метода:
Выровняйте кончик режущего инструмента с
центром, установленным в задней бабке. Что-
бы это работало, задняя бабка должна быть
выровнена по осевой лини шпинделя.
Проведите торцевое фрезерование на части
заготовки из круглого проката. Если инстру-
мент находится выше/ниже осевой линии
шпинделя, то в центре заготовки останетсяна-
рост. Отрегулируйте высоту заготовки, затем
повторите обточку торца для проверки настрой-
ки. Повторите по мере необходимости, пока
центр заготовки не будет гладко обработан.
Для выравнивания режущего инструмента с
центром задней бабки:
1. Установите режущий инструмент в резцедер-
жатель, затем поверните резцедержатель так,
чтобы инструмент был обращены к задней баб-
ке.
2. Установите центр в задней бабке, расположите
конец центра около кончика режущего инстру-
мента.
3. Зафиксируйте заднюю бабку и пиноль на месте.
4. Отрегулируйте высоту режущего инструмента
стальной планкой так, чтобы кончик инструмен-
та только касался острия центра задней бабки.
УПОР САЛАЗОК
Используйте регулировочное упорное кольцо для
установки места, где каретка будет расцепляться
фрикционной муфтой ходового вала.
Когда упор салазок коснется упорного кольца во
время продольного перемещения, муфта отсоеди-
нит ходовой вал от салазок и движение каретки ос-
тановится.
Рис. 41. Упор салазок и упорное кольцо.
Режущий инструмент
Болты резцедержателя
Задняя бабка
Режущий инструмент
Заготовка
Осевая линия
Упорное кольцо
Упор салазок
