Инструкция по эксплуатации станка JET мод. RML-1440

РАЗДЕЛ 1: СРЕДСТВА УПРАВЛЕНИЯ И УЗЛЫ

Спецификация

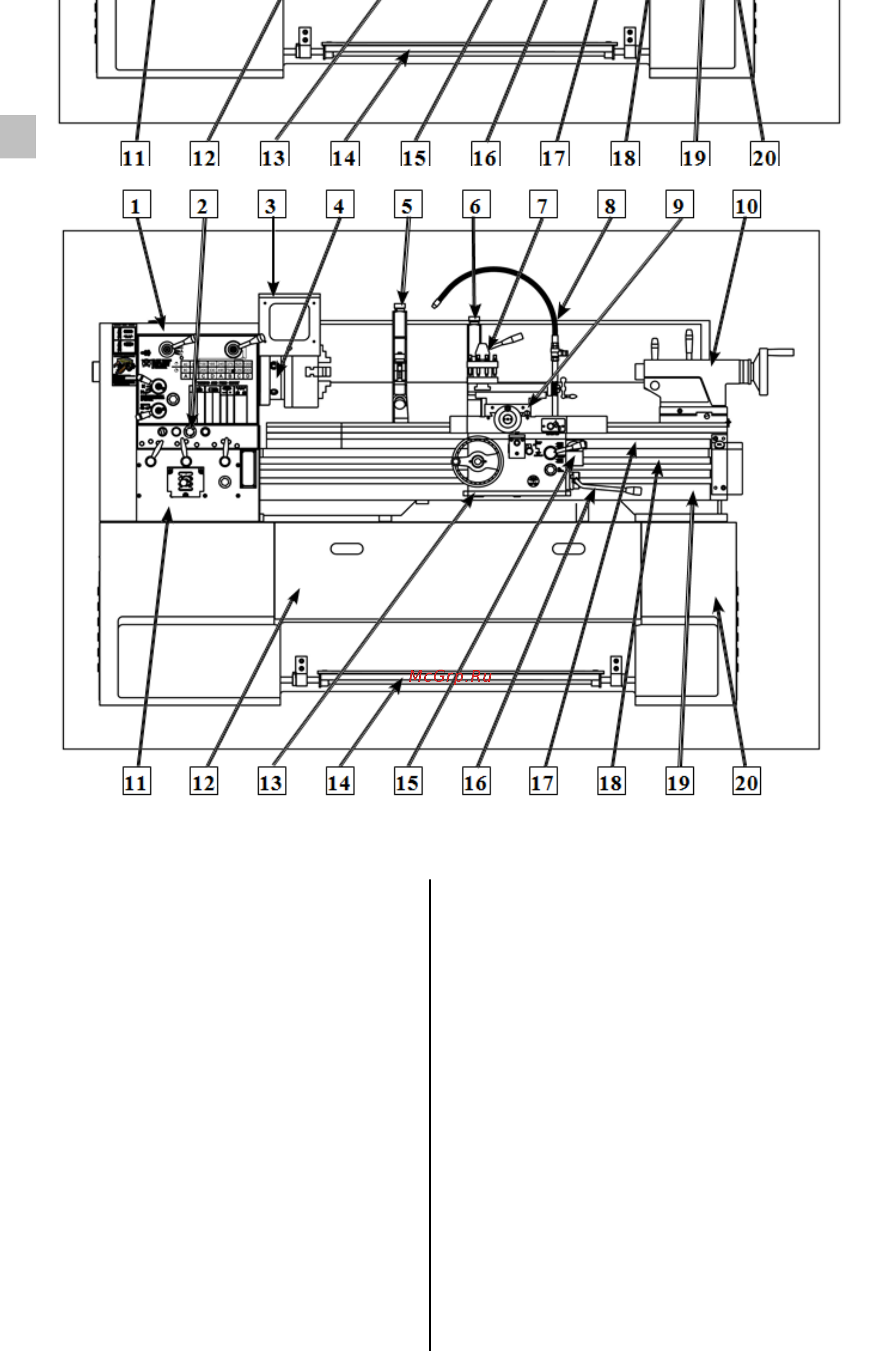

Рис. 1. Токарный станок RML-1440.

1. Передняя бабка

2. Панель управления

3. Защитный экран

4. Шпиндель D1-6 Camlock MT#6

5. Неподвижный люнет

6. Подвижный люнет

7. 4-х позиционный резцедержатель

8. Трубка СОЖ и сопло

9. Поперечные направляющие

10. Задняя бабка

11. Коробка скоростей

12. Сменный поддон для стружки

13. Салазки

14. Педаль тормоза

15. Шкала резьбы

16. Рукоятка Вкл./Выкл. вращения шпинделя

17. Ходовой винт

18. Вал подачи

19. Станина

20. Основание
