Инструкция по эксплуатации станка JET мод. RML-1440

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ЗАДНЕЙ

БАБКОЙ

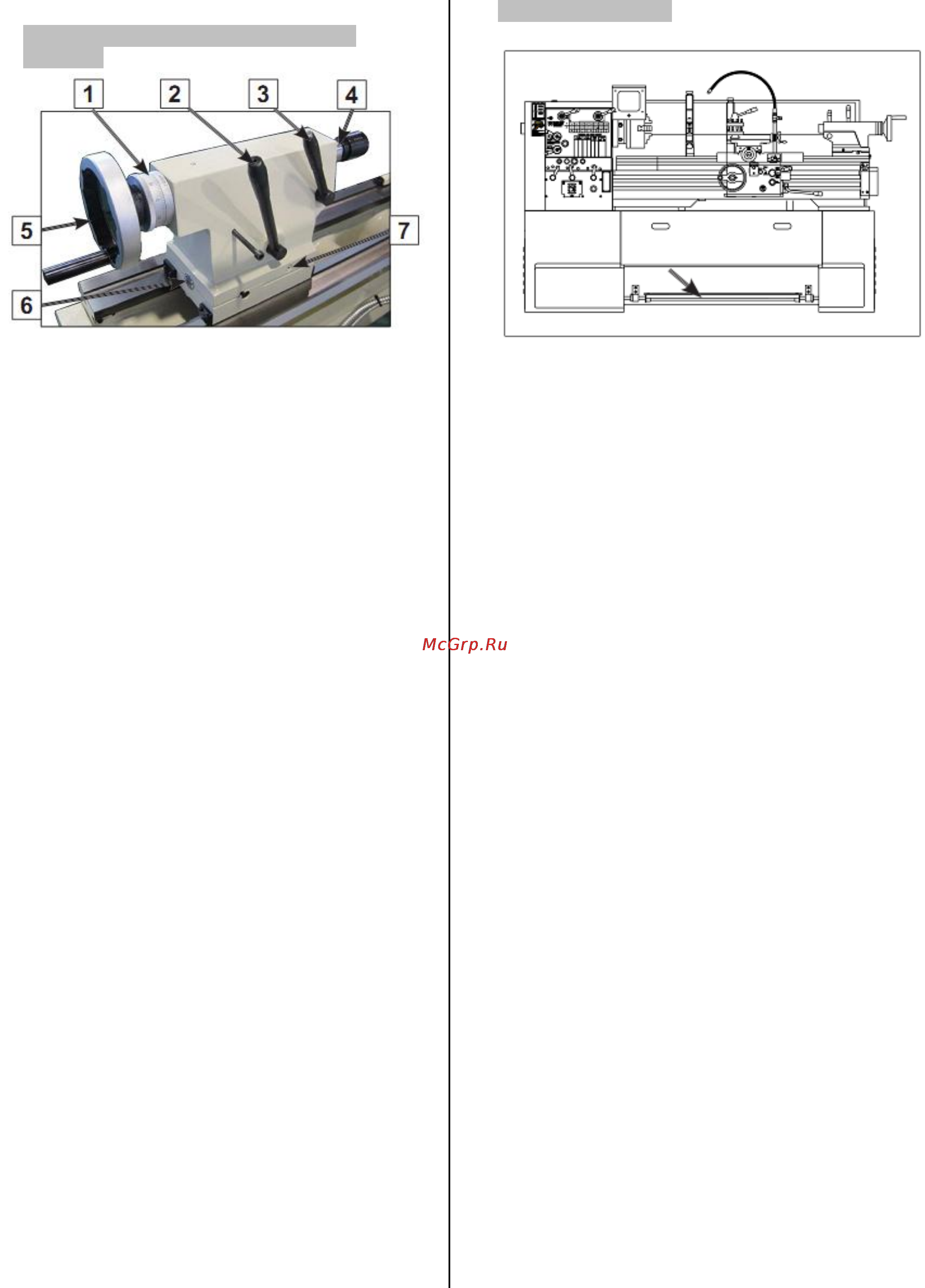

Рис. 5. Элементы управления передней бабкой

1. Градуированная шкала: Отображает переме-

щение пиноли с шагом 0.001 дюймов или 0.02

мм.

2. Рычаг фиксации задней бабки: Фиксирует

заднюю бабку на месте вдоль направляющих

станины.

3. Рукоятка фиксации пиноли: Фиксирует пи-

ноль на месте.

4. Пиноль: Перемещается к и от шпинделя,

удерживает центра и инструмент.

5. Маховик пиноли: Перемещает пиноль к или от

шпинделя.

6. Шкала смещения: Указывает расстояние сме-

щения задней бабки от осевой линии шпинде-

ля.

7. Винт смещения задней бабки: Регулирует и за-

крепляет смещение задней бабки (1 из 2).

НОЖНОЙ ТОРМОЗ

Рис. 6. Ножной тормоз.

Токарный станок оборудован ножным тормозом

(Рис. 6) для быстрой остановки шпинделя. Нажа-

тие ножного тормоза, в то время как шпиндель

включен, отключает питание двигателя и останав-

ливает шпиндель. После остановки, рукоятка

шпинделя ДОЛЖНА быть возвращена в нейтраль-

ное положение до того, как шпиндель будет пере-

запущен.
