Leica ts02plus r500 5" 785765 [80/196] Сегментирование линии

FlexLine plus, Приложения

7.5.7 Сегментирование линии

Описание Данная подпрограмма вычисляет и отображает на дисплее разбивочные элементы

(точки) вдоль линии, в виде ортогональных (∆L, ∆O, ∆H) и полярных (∆Hz,  ,  )

расхождений. Сегментирование может выполняться в пределах опорной линии -

между ее начальной и конечной точками.

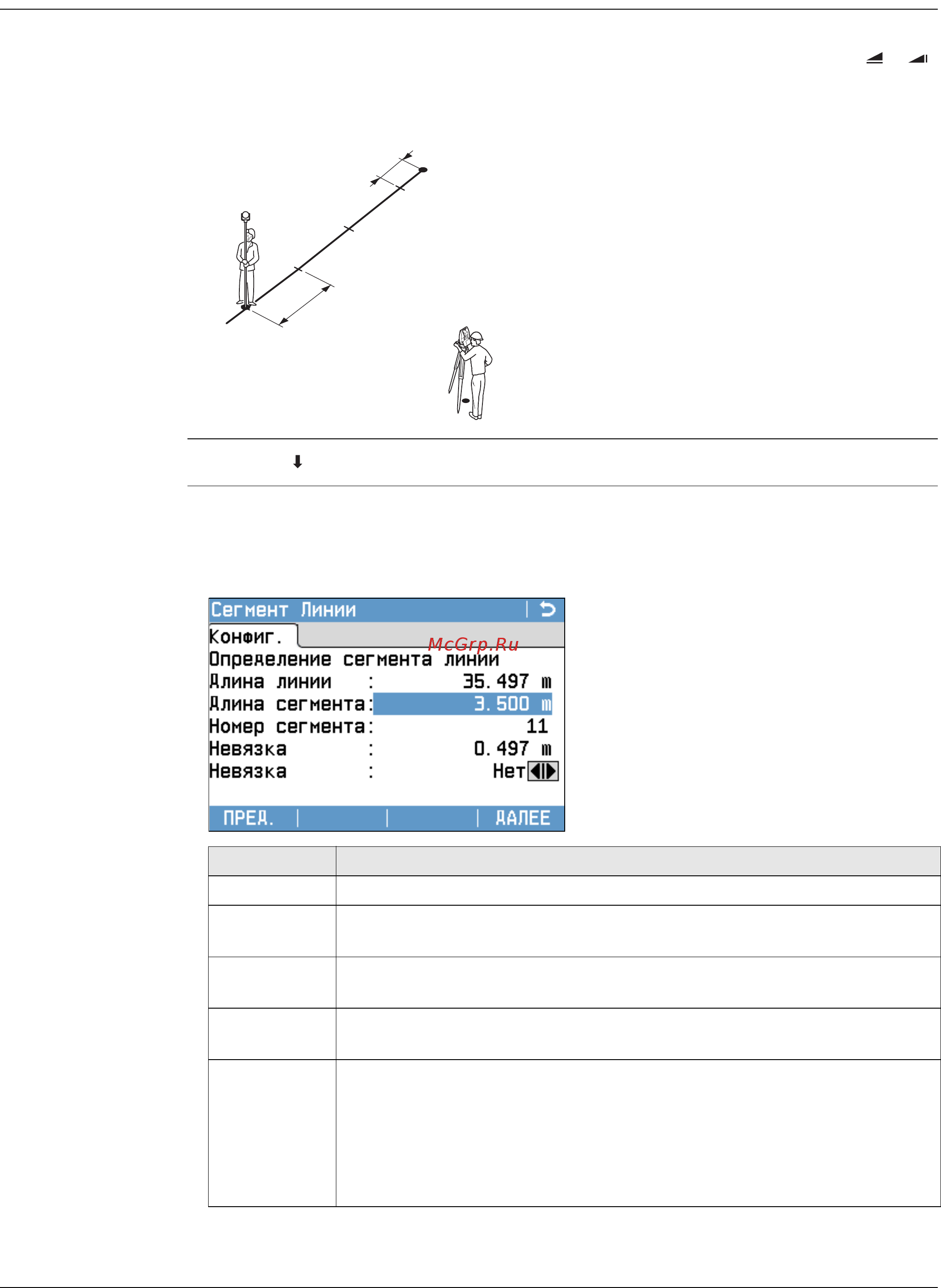

Пример разбивки путем сегментирования линии

Доступ Нажмите СЕГМЕНТ в окне БАЗОВАЯ ЛИНИЯ - Инф..

ОПРЕДЕЛЕНИЕ

СЕГМЕНТА

Для работы с этой подпрограммой можно ввести либо длины сегментов, или их

количество, а также задать, как именно будет трактоваться длина остатка линии

после сегментирования. Этот остаток можно разместить либо в начале, либо в

конце линии или распределить его равномерно в доль линии.

Следующий шаг

Нажмите ДАЛЕЕ для перехода к меню Разбивка - Сегмента.

P0 Точка установки инструмента (станция)

P1 Первая точка с известными координатами

P2 Вторая точка с известными координатами

a Опорная линия

d1 Длина сегмента

d2 Остаток

TSOX_040

Поле Описание

Длина линии Вычисленная длина заданной опорной линии.

Длина

сегмента

Длина каждого сегмента. Это значение автоматически обновляется

при изменении числа сегментов.

Номер

сегмента

Количество сегментов. Это значение автоматически обновляется

при изменении длины сегмента.

Невязка Длина отрезка опорной линии, которая остается после задания

длины сегмента.

Невязка Метод распределения остатка.

Нет Весь остаток будет размещен за последним сегментом.

В начале Весь остаток будет размещен перед первым сегментом.

Поровну Остаток будет поровну распределен по всем сегментам.

НачалКон Остаток будет поровну распределен по всем сегментам.
