Leica ts02plus r500 5" 785765 [75/196] Измер прод и попер сдвига
FlexLine plus, Приложения
75

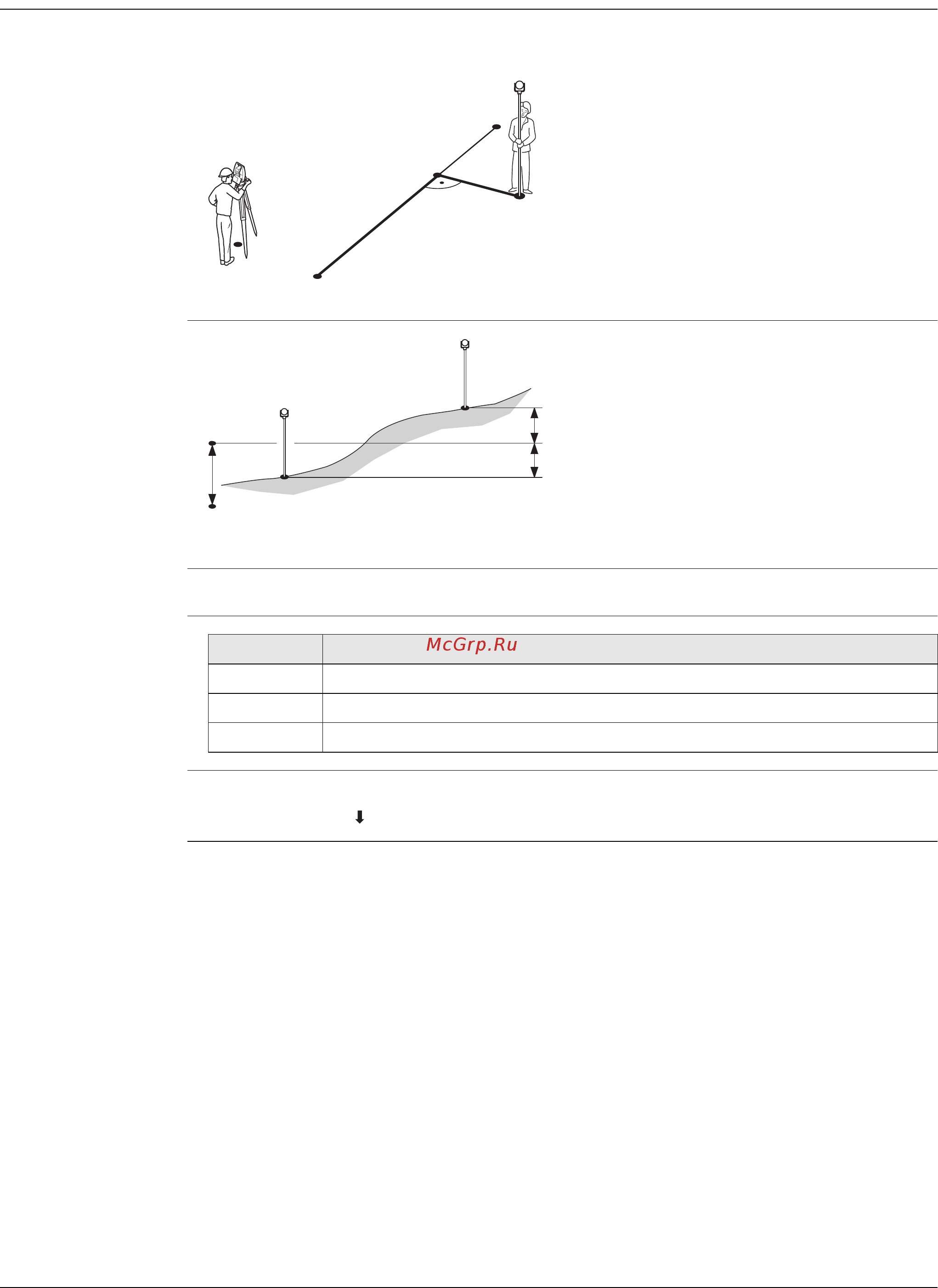

7.5.4 Измер.прод. и попер. сдвига
Описание Это приложение вычисляет по результатам измерений или по координатам
продольные, параллельные смещения и превышения точки над опорной линией.
Пример
превышения
относительно
первой опорной
точки
Доступ Нажмите ВСЕ в окне БАЗОВАЯ ЛИНИЯ - Инф..
Измер.прод. и
попер. сдвига
Следующий шаг • Либо нажмите ВСЕ для измерения и записи.
• Или нажмите ПРЕД. для возврата в меню БАЗОВАЯ ЛИНИЯ - Инф..
P0 Точка установки инструмента
(станция)
P1 Начальная точка
P2 Конечная точка
P3 Измеренная точка
P4 Опорная точка
d1 Поперек
d2 Вдоль
P1
P2
P3
d2
d1
P4
P0
TSOX_035
P1 Начальная точка
P2 Проектная точка
P3 Проектная точка
a Опорная отметка
d1 Разность между отметкой
начальной точки и опорной отметкой
d2 Разность между отметкой точки P2
и опорной отметкой
d3 Разность между отметкой точки P3
и опорной отметкой
TSOX_037
a
d1
d2
d3
P1
P3
P2
Поле Описание
∆L Вычисленное расстояние вдоль опорной линии.
∆O Вычисленное расстояние перепендикулярно опорной линии.
∆H Вычисленное превышение относительно заданной опорной отметки.
