Leica ts02plus r500 5" 785765 [82/196] Общие сведения

FlexLine plus, Приложения

7.6 БАЗОВАЯ ДУГА

7.6.1 Общие сведения

Описание Приложение БАЗОВАЯ ДУГА позволяет пользователю задать базовую дугу и

выполнять следующие задачи:

• Прод. и попер.сдвиг

• Разбивка (точка, кривая, хорда, угол)

Доступ

Следующий шаг Задание опорной дуги.

7.6.2 Определение опорной дуги

Описание Опорная дуга задается;

• Центральной точкой и начальной точкой,

• начальной точкой, конечной точкой и радиусом

• тремя точками.

Эти точки можно определять путем измерений, вводить с клавиатуры, либо выби-

рать из памяти.



Дуги задаются по часовой стрелке и все вычисления выполняются в двух измере-

ниях.

Доступ Выберите Выберите БАЗ ДУГА, а затем укажите метод задания дуги:

• Центр и нач.

• Нач, Конечн, Рад

• F3 3 Точки

1. Выберите Прогр. в Главное Меню.

2. Выберите БАЗ ДУГА в ПРОГРАММЫ Меню.

3. Выполните предварительные настройки приложения. Обратитесь к разделу "6

Приложения - Приступая к работе".

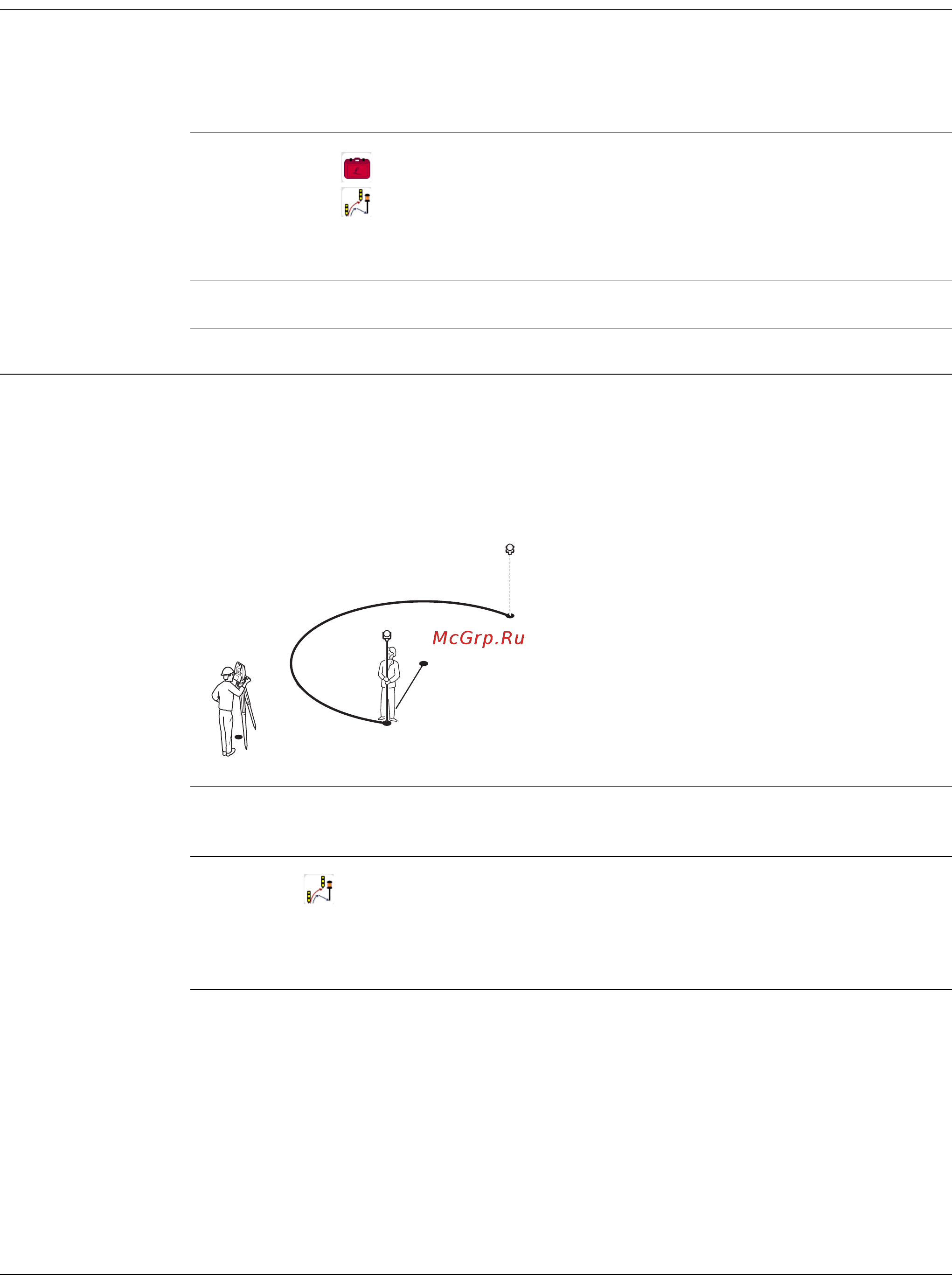

Опорная дуга

P0 Точка установки инструмента (станция)

P1 Начальная точка

P2 Конечная точка

P3 Центр дуги

r Радиус дуги

TSOX_089
