Leica ts02plus r500 5" 785765 [119/196] Проверка уклона

FlexLine plus, Приложения

119

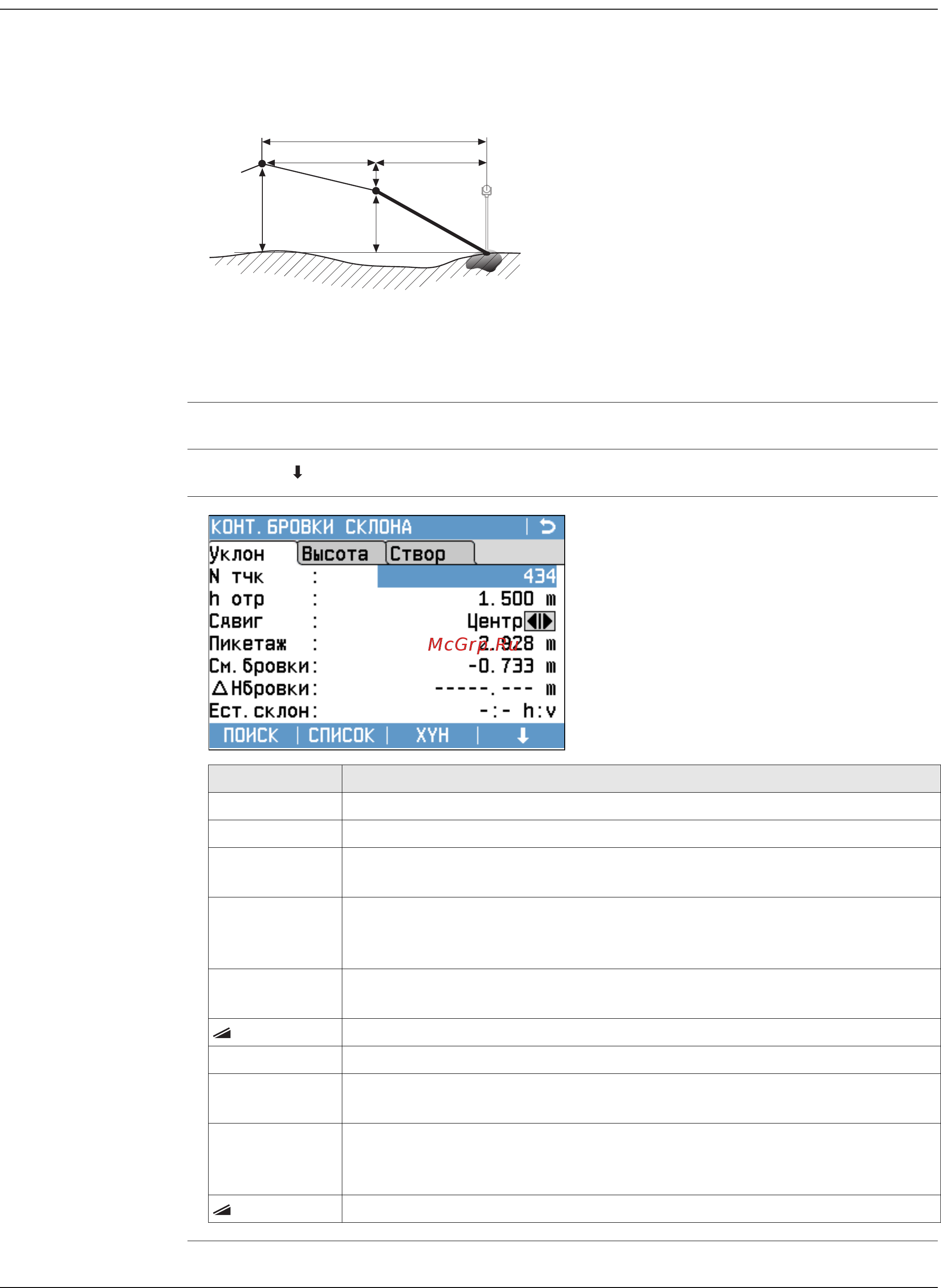

7.13.7 Проверка уклона

Описание Эта подпрограмма применяется для исполнительного контроля (as-built checks) и

получения информации об уклонах, например на существующей поверхности. Если

параметр Смещение вправо/влево и превышение не заданы, то точка будет

считаться точкой гребня (Hinge point).



Заданные параметры пикетажа увеличения в подпрограмме Проверка игнорируются.

Доступ Нажмите КОН_СКЛ в окне Задайте эл-ты Разб/Контр/Скл.

КОНТ.БРОВКИ

СКЛОНА

P1 Измеренная точка

a Горизонтальный створ

b Заданное смещение

c Заданная разность отметок

d d Точка гребня

e Имеющийся уклон

F Существующая поверхность

g: Смещение относительно точки гребня

h Смещение относительно проектной оси

i Превышение относительно точки гребня

j Превышение относительно проектной

оси дороги

TSOX_055

Поле Описание

Сдвиг Заданное горизонтальное смещение. Лево, Право или Центр.

Пикетаж Текущий пикетаж от измеренной точки.

См.бровки Смещение до бровки. Измеренное смещение относительно горизон-

тального створа, включая сдвиг вправо или влево.

∆H бровки Превышение относительно точки гребня Это разность между

заданной отметкой текущего пикетажа и измеренной отметкой с

учетом заданного превышения.

Естест.склон Измеренная величина уклона между измеренной точкой и точкой

гребня.

Гребень Наклонное расстояние от измеренной точки до точки гребня.

H Высотная отметка текущей измеренной точки.

Сдвиг створа Измеренное смещение относительно горизонтального створа, без

учета сдвига вправо или влево.

∆H створа Превышение относительно проектной оси дороги Это разность

между заданной отметкой текущего пикетажа и измеренной

отметкой без учета заданного превышения.

створа Наклонное расстояние от измеренной точки до створа.
