Leica ts02plus r500 5" 785765 [101/196] Начало работы
FlexLine plus, Приложения
101
7.11 COGO
7.11.1 Начало работы
Описание Приложение COGO образовано от coordinate geometry и предназначено для выпол-
нения вычислений, по формулам координатной геометрии, расстояний, дирекци-
онных углов между точками и их координат. В COGO используются следующие
методы расчетов:
Доступ
Отображение В окне Результаты нажмите РАЗБИВК для перехода в графический режим разбивки.
Или в окне Результаты перейдите на вторую страницу для наглядного отображения
ситуации. Обратитесь к разделу
"3.7 Графические символы" для просмотра более
подробной информации о символах.

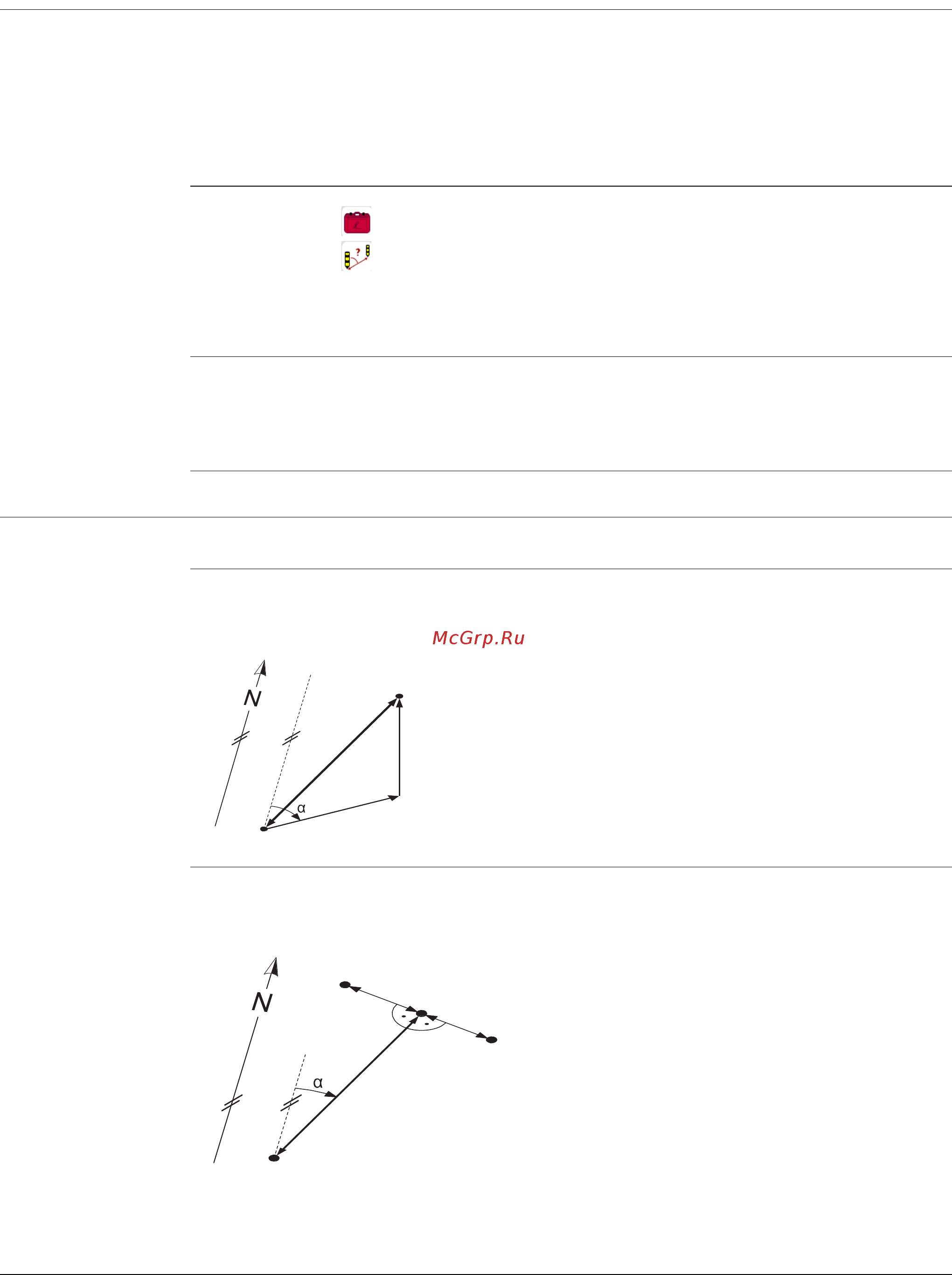

7.11.2 Прямая и обратная задачи
Доступ Выберите ОБРАТНАЯ ЗАДАЧА или ПРЯМАЯ ЗАДАЧА в COGO Главного меню.
ОБРАТНАЯ ЗАДАЧА Используйте подпрограмму ОБРАТНАЯ ЗАДАЧА, чтобы вычислить расстояние,
дирекционный угол, превышение и уклон между двумя точками с известными коор-
динатами.
ПРЯМАЯ ЗАДАЧА Используйте подпрограмму ПРЯМАЯ ЗАДАЧА, чтобы определить координаты новой
точки по дирекционному углу и расстоянию от известной точки. Можно задавать и
сдвиг.
• Обратная задача и траверс • Сдвиг
• Засечки • Продление
1. Выберите Прогр. в Главное Меню.
2. Выберите COGO в меню ПРОГРАММЫ.
3. Выполните предварительные настройки приложения. Обратитесь к разделу "6
Приложения - Приступая к работе".
4. Выберите приложение COGO из COGO Главное Меню.
Известная
P1 Первая точка с известными координатами
P2 Вторая известная точка с известными координатами
Определяемые данные
Дирекционный угол с точки P1 на P2
d1 Наклонное расстояние между точками P1 и P2
d2 Горизонтальное проложение между точками P1 и P2
d3 Превышение между точками P1 и P2
TSOX_098
d1
d3
d2
P1
P2
Известная
P1 Точка с известными координатами
Дирекционный угол с точки P1 на P2
d1 Расстояние между точками P1 и P2
d2 Положительное значение сдвига - вправо
d3 Отрицательное значение сдвига - влево
Определяемые данные
P2 точка, координаты которой вычислены по
программе COGO без сдвига
P3 точка, координаты которой вычислены по
программе COGO со сдвигом вправо (+)
P4 точка, координаты которой вычислены по
программе COGO со сдвигом влево (-)
TSOX_099
d1
d2
d3
P1
P3
P2
P4
