Leica ts02plus r500 5" 785765 [72/196] Общие сведения

FlexLine plus, Приложения

7.5 БАЗОВАЯ ЛИНИЯ

7.5.1 Общие сведения

Описание БАЗОВАЯ ЛИНИЯ является приложением, которое используется при выносе

проектов в натуру и контроле осей, например, зданий, дорог или земляных работ. С

помощью этого приложения можно задать базовую линию и выполнять следующие

операции, опираясь на эту линию:

Доступ

Следующий шаг Выберите опорную линию для базовой линии.

7.5.2 Задание опорной линии

Описание Базовая линия задается относительно имеющейся опорной оси. Положение

базовой линии относительно опорной оси может определяться продольным и попе-

речным сдвигом, сдвигом по вертикали, либо поворотом вокруг первой точки

базовой линии. Кроме того, базовую отметку можно задавать на первой или второй

точке опорной линии, либо определять путем интерполяции вдоль этой линии.

Определение

базовой линии

Базовая линия задается по двум точкам. Эти точки можно определять путем изме-

рений, вводить с клавиатуры, либо выбирать из памяти.

Задайте базовую линию, выполнив измерения на начальную и конечную точки, либо

выбрав их в памяти.

Следующий шаг

После задания базовой линии на дисплее появится окно БАЗОВАЯ ЛИНИЯ - Инф.

для определения опорной линии.

• Прод. и попер.сдвиг • Разбивка стр. сетки

• Вынос точек • Сегментирование линии

1. Выберите Прогр. в Главное Меню.

2. Выберите БАЗ ЛИН в ПРОГРАММЫ Меню.

3. Выполните предварительные настройки приложения. Обратитесь к разделу "6

Приложения - Приступая к работе".

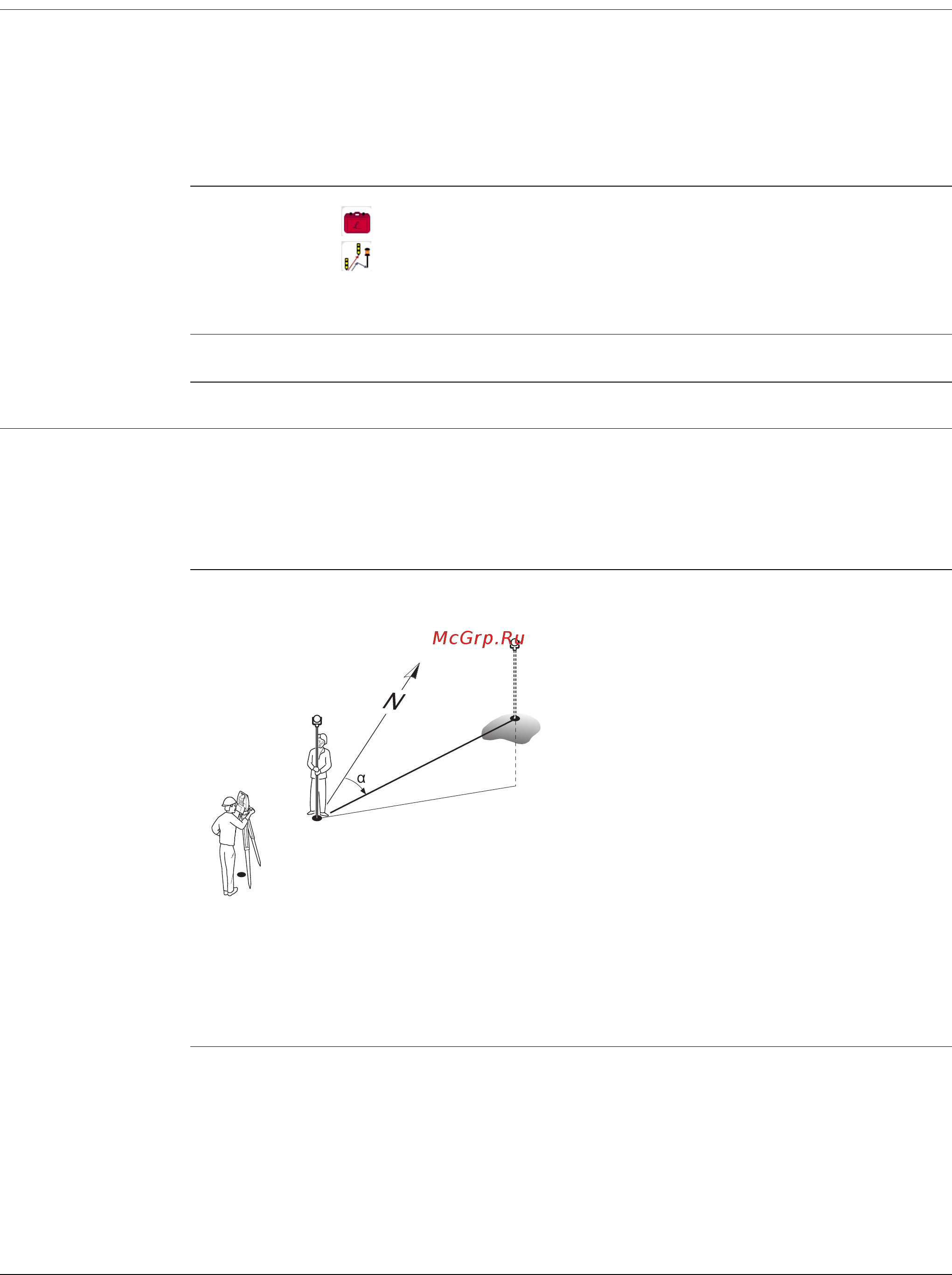

Базовая линия

P0 Точка установки инструмента

(станция)

P1 Начальная точка

P2 Конечная точка

d1 Известное расстояние

d2 Разность отметок

 Азимут

TSOX_088
