7.6.4 Разбивка
Описание Эта подпрограмма вычисляет расхождение между положением измеренной точки и
вычисленным ее положением. Подпрограмма БАЗОВАЯ ДУГА поддерживает
четыре способа разбивки:
Вынос точки Эта процедура позволяет вынести в натуру проектную точку, задав дугу и
смещение от нее.
Разбивка дуги Эта операция позволяет разбить по дуге несколько равноотстоящих точек.
Разбивка хорды Эта операция позволяет разбить вдоль дуги несколько равноотстоящих хорд.
Вынос по углам Этот вариант служит для разбивки нескольких точек вдоль дуги по заданным
значениям угловых секторов от центра дуги.
Доступ 1) Нажмите РАЗБИВК в окне БАЗОВАЯ ДУГА - Инф..
2) Выберите один из указанных методов разбивки:
• Вынос точки • Разбивка хорды
• Разбивка дуги • Вынос по углам

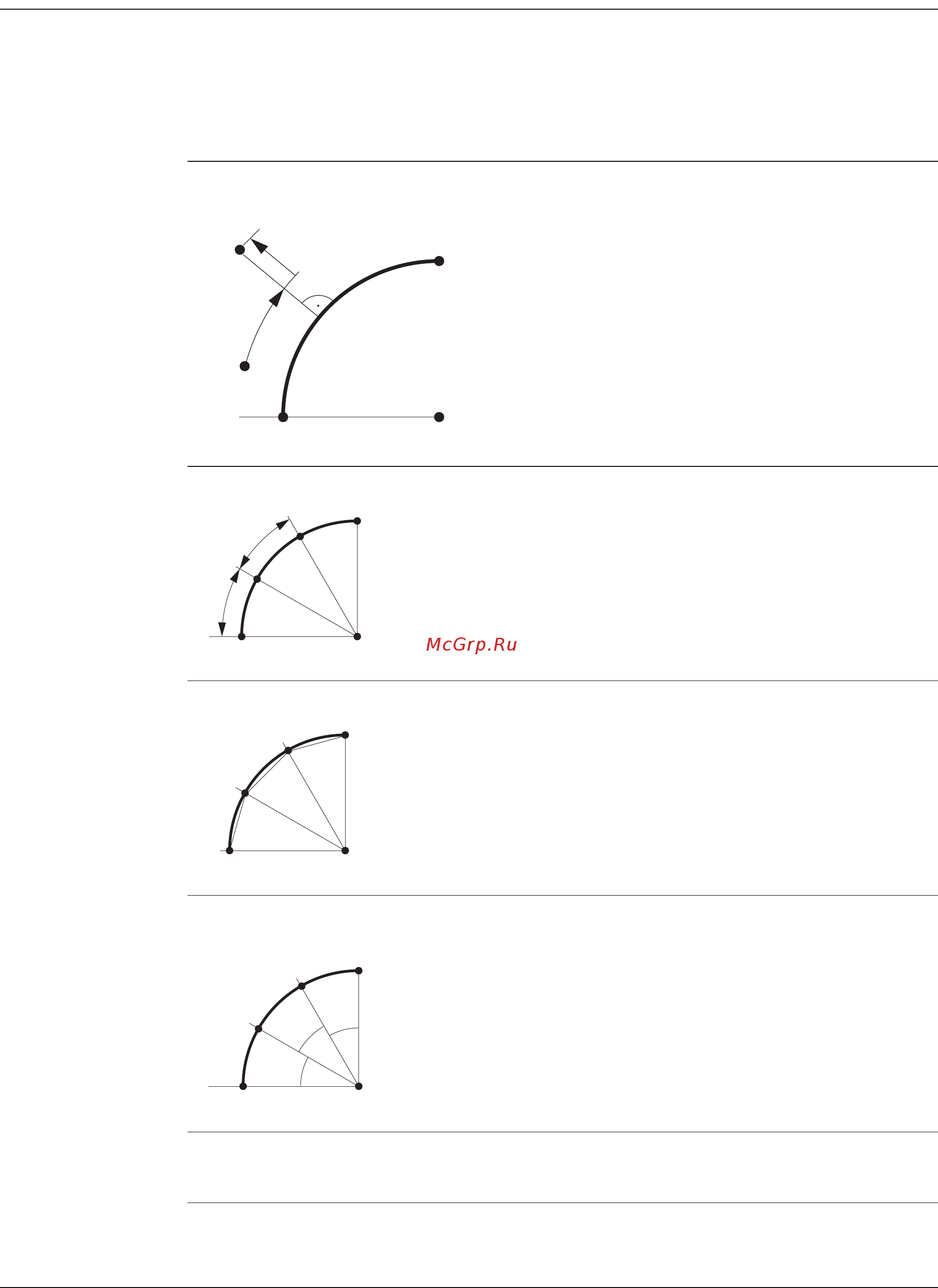

P0 Центр дуги
P1 Начальная точка дуги
P2 Измеренная точка
P3 Вынос точки
P4 Конечная точка дуги
a Радиус дуги
b+ Линейное смещение
c- Перпендикулярный сдвиг
TSOX_042
P0
a
P1
P3
P2
c-
b+
P4
P0 Центр дуги
P1 Начальная точка дуги
P2 Вынос точки
P3 Вынос точки
P4 Конечная точка дуги
a Радиус дуги
bДлина дуги
TSOX_043
P0
P1
P2
b
b
a
P3
P4
P0 Центр дуги
P1 Начальная точка дуги
P2 Вынос точки
P3 Вынос точки
P4 Конечная точка дуги
aРадиус дуги
b Длина хорды
TSOX_044
P0
P1
P2
a
b
P3
P4
P0 Центр дуги
P1 Начальная точка дуги
P2 Вынос точки
P3 Вынос точки
P4 Конечная точка дуги
a Радиус дуги
b Вынос по углам
TSOX_045
P0
P1
P2
P3
a
b
b
b
P4
