FlexLine plus, Пользовательский интерфейс
28

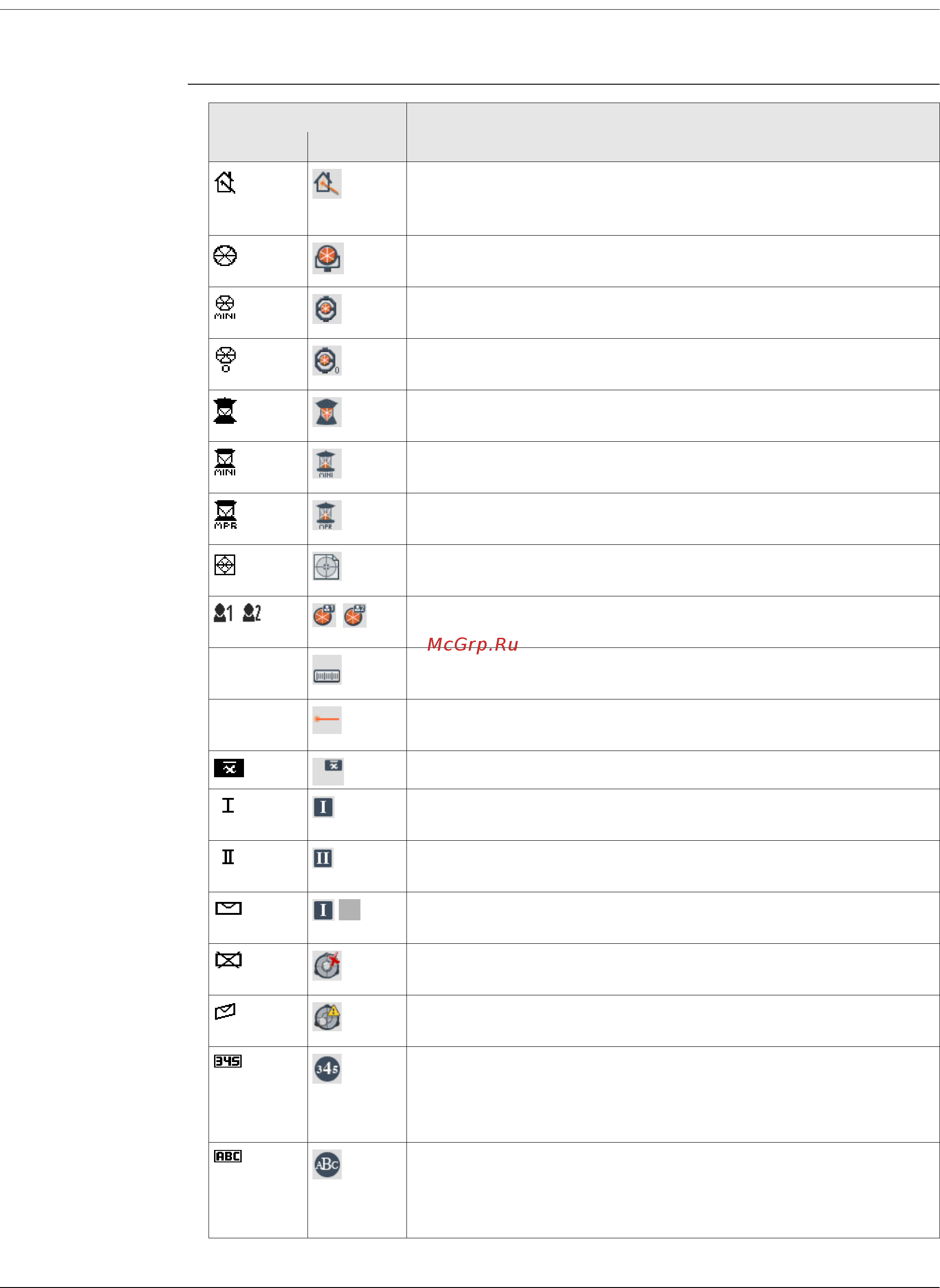

3.3 Пиктограммы состояния
Описание Данные иконки отражают текущий статус основных функций тахеометра. В зависи-
мости от версии системного ПО их состав может быть различным.
Значки
Значок Значение
Ч/б Симв.
Безотражательный режим для измерений на любые
объекты. Для C&T: При нажатии значка открывается окно
Настройки EDM.
Выбран стандартный отражатель Leica. Для C&T: При
нажатии значка открывается окно Настройки EDM.
Выбрана мини-призма Leica. Для C&T: При нажатии значка
открывается окно Настройки EDM.
Выбрана мини-призма Leica 0. Для C&T: При нажатии значка
открывается окно Настройки EDM.
Выбран отражатель Leica 360°. Для C&T: При нажатии
значка открывается окно Настройки EDM.
Выбрана мини-призма Leica 360°. Для C&T: При нажатии
значка открывается окно Настройки EDM.
Выбран отражатель Leica 360° MPR122. Для C&T: При
нажатии значка открывается окно Настройки EDM.
Выбрана отражающая полоска Leica. Для C&T: При нажатии
значка открывается окно Настройки EDM.
Выбран пользовательский тип отражателя. Для C&T: При
нажатии значка открывается окно Настройки EDM.
- Индикатор процесса измерений. Для C&T: При нажатии
значка открывается окно Настройки EDM.
- Показывает активность лазерного указателя. Для C&T: При
нажатии значка открывается окно Настройки EDM.
Указывает, что Режим изм.: Средн активно.
Зрительная труба в положении I. Для C&T: При нажатии
значка открывается окно Уровень и Отвес.
Зрительная труба в положении II. Для C&T: При нажатии
значка открывается окно Уровень и Отвес.
Компенсатор включен. Для C&T: При нажатии значка
открывается окно Уровень и Отвес.
Компенсатор отключен. Для C&T: При нажатии значка
открывается окно Уровень и Отвес.
Компенсатор вне диапазона компенсации. Для C&T: При
нажатии значка открывается окно Уровень и Отвес.
Панель находится в цифровом режиме. Отображается,
ког
да ре
дактируемое поле выделено. Для C&T: При
нажатии значка происходит переключение в алфавитно-
цифровой режим.
Панель находится в алфавитно-цифровом режиме. Отобра-
жается, когда редактируемое поле выделено. Для C&T: При
нажатии значка происходит переключение в режим ввода
чисел.
