FlexLine plus, Избранное
131
• Нажмите ДАЛЕЕ для вычисления исправленных значений и возврата в то прило-
жение, откуда эта подпрограма была вызвана. Исправленные углы и расстояния
выводятся на дисплей сразу после того, как будет измерено или взято из памяти.
• Можно также нажать ЦИЛИНДР для ввода цилиндрических смещений. Обрати-
тесь к разделу "8.2.2 Циллиндрический сдвиг".

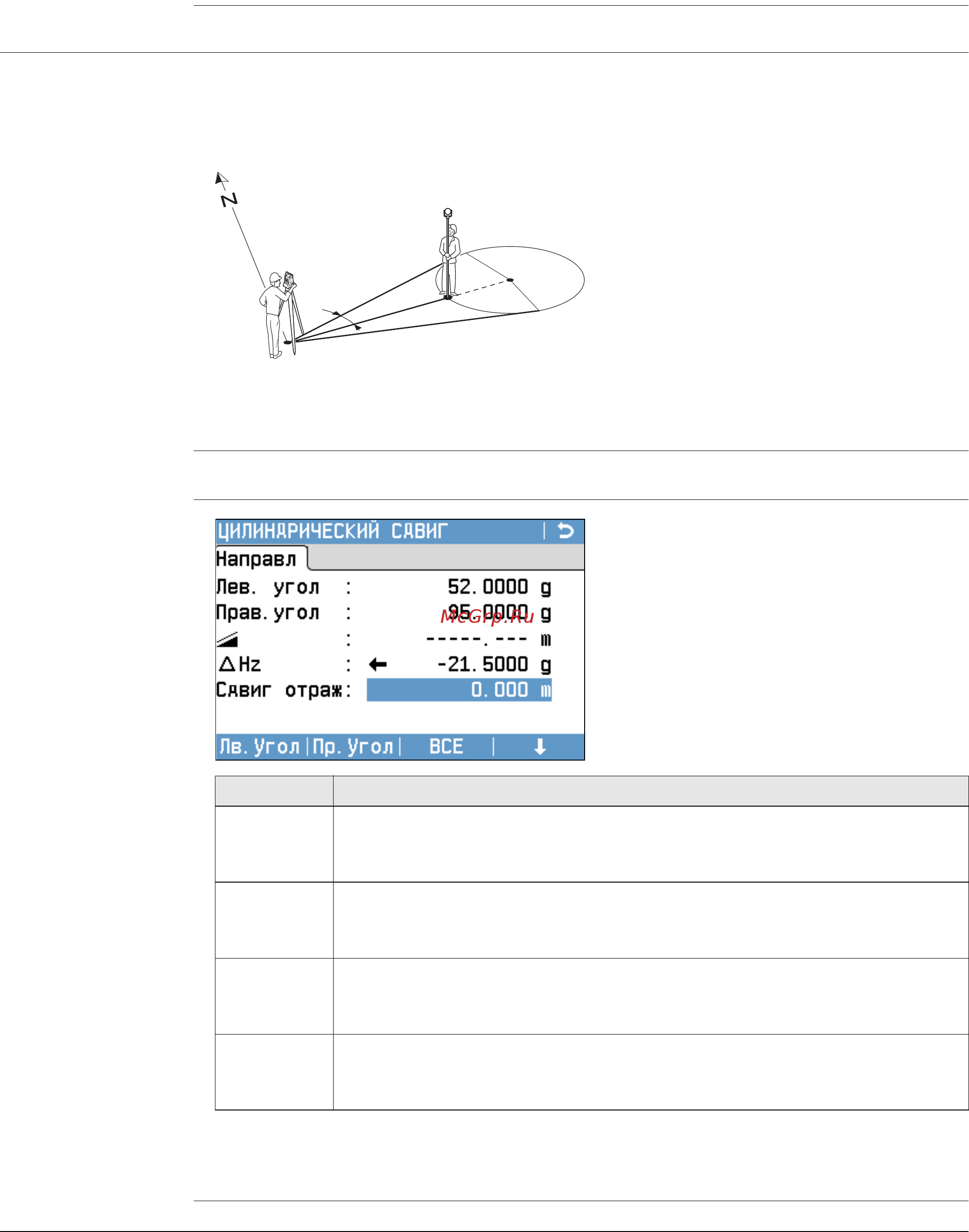

8.2.2 Циллиндрический сдвиг
Описание Эта подпрограмма позволяет определять координаты центральной точки объектов,
имеющих цилиндрическую форму, и радиус этого цилиндра. Выполните измерение
горизонтального угла между точками на левом и правом краях такого объекта, а
также расстояние до него.
Доступ Нажмите ЦИЛИНДР в окне Сдвиг.
ЦИЛИНДРИЧЕСКИЙ
СДВИГ
Следующий шаг
Когда ∆Hz равно нулю, нажмите ВСЕ для завершения измерения и вывода резуль-
татов.
P0 Точка установки инструмента
(станция)
P1 Центральная точка циллиндра
Hz1 Отсчет по горизонтальному кругу на
точку левого края объекта
Hz2 Отсчет по горизонтальному кругу на
точку правого края объекта
d Расстояние до точки объекта,
расположенной посредине между
левым и правым краем
r Радиус цилиндра
Азимут направлениями Hz1 и Hz2.
P0
Hz2
Hz1
α
d
P1
R
TSOX_023
Лв.Угол
Измерение на левый край объекта.
Пр.Угол
Измерение на правый край объекта.
Поле Описание
Лев. угол Измеренное горизонтальное направление на левый край объекта.
Наведите вертикальную нить сетки на левый край объекта и нажмите
на Лв.Угол
Прав.угол Измеренное горизонтальное направление на правый край объекта.
Наведите вертикальную нить сетки на правый край объекта и
нажмите на Пр.Угол.
∆Hz Угол наведения. Поверните тахеометр вокруг его оси до получения
Hz, равного нулю, - для наведения на центральную точку цилиндри-
ческого объекта.
Сдвиг
отраж
Это расстояние между центром отражателя и поверхностью объекта
измерений. При безотражательных измерениях данной величине
автоматически присваивается нулевое значение.
