FlexLine plus, Пользовательский интерфейс

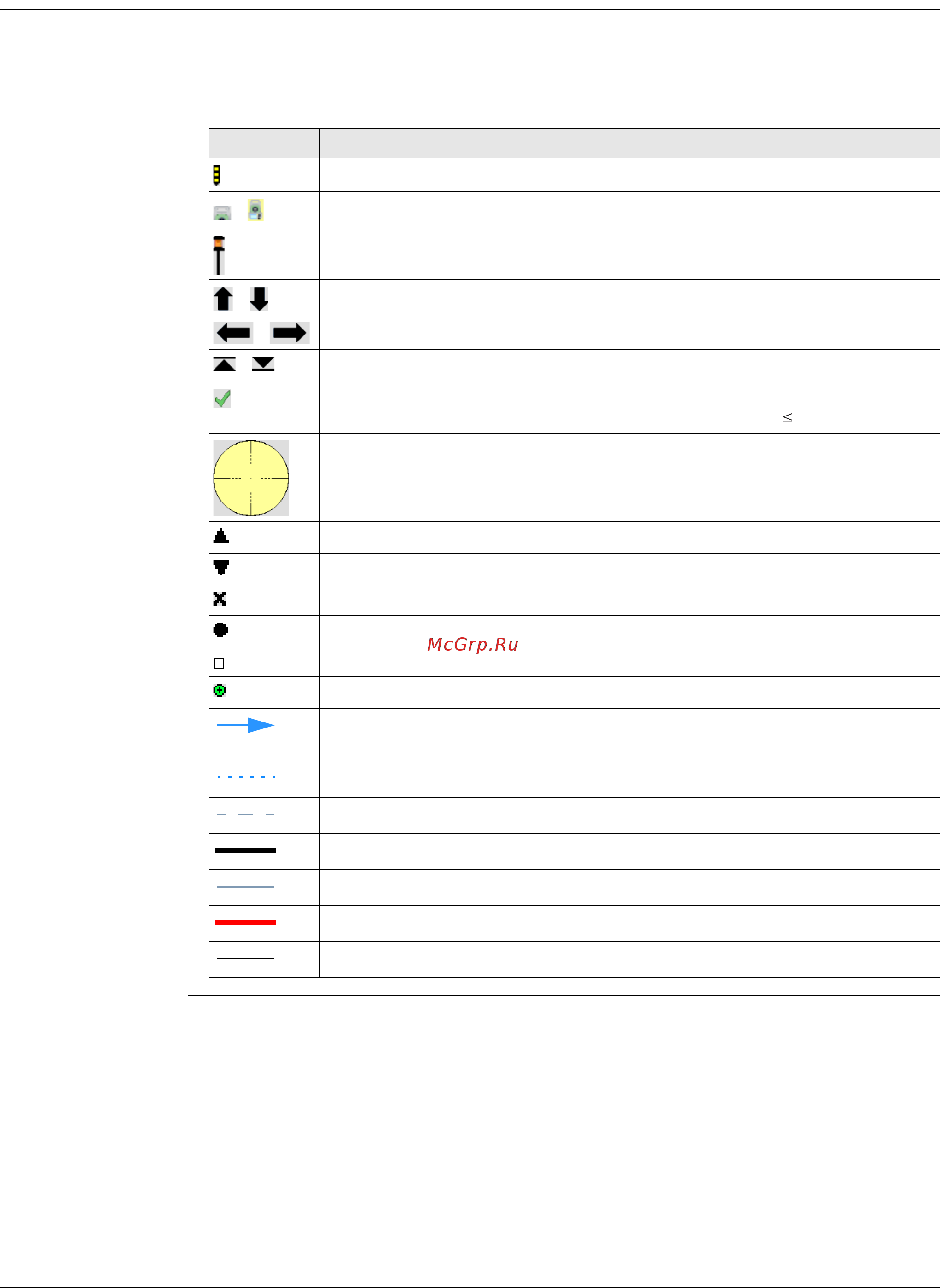

3.7 Графические символы

Графические

символы

Отображаются на дисплее в некоторых программах. Отображаются на графиче-

ском дисплее

• для быстрого и удобного поиска точки при выносе.

• для лучшего понимания того, как ведется процесс съемки.

Элемент Описание

Точка для выноса / Опорная точка

Прибор

Текущее положение отражателя (измерение РАССТ.)

Расстояние до точки вперед/назад

Смещение точки вправо/влево

Расстояние до точки по высоте

Совпадение выносимой точки с проектным положением. Разница

между выносимой точкой и проектным положением 0,03 м.

Область вокруг точки радиусом 0,5 м, обеспечивающая наглядность

при выносе

Тверд.т-ка

Точка

Центр дуги или окружности

Измеренная точка

Черные квадраты вокруг точки показывают точку на плоскости.

Новая точка

Опорная линия/дуга направленная от начальной точки до конечной

точки кривой или спирали

Продление опорной линии/дуги кривой или спирали

Перпендикуляр до опорной линии/дуги кривой или спирали

Граница полигона

Линия между первой и последней точкой полигона

Ограничивающая структурная линия

Структурные линии полигона
