FlexLine plus, Приложения
93
7.9 ПЛОЩАДЬ И ЦММ-ОБЪЕМ
7.9.1 Общие сведения
Описание Площадь и объем по ЦМР - это программа для расчета площадей ограниченных не
более чем 50-ю точками, которые соединены прямыми. Эти точки должны быть
измерены, взяты из памяти либо заданы с клавиатуры - с расположением их по
часовой стрелке. Вычисленная площадь проектируется на горизонтальную
плоскость (2D) или на наклонную опорную плоскость, заданную своими тремя
точками (3D). Также объемы автоматически вычисляются в результате обсчета
цифровой модели рельефа (ЦМР). Деление площадей доступно так же и для 2D
площадей.
Доступ

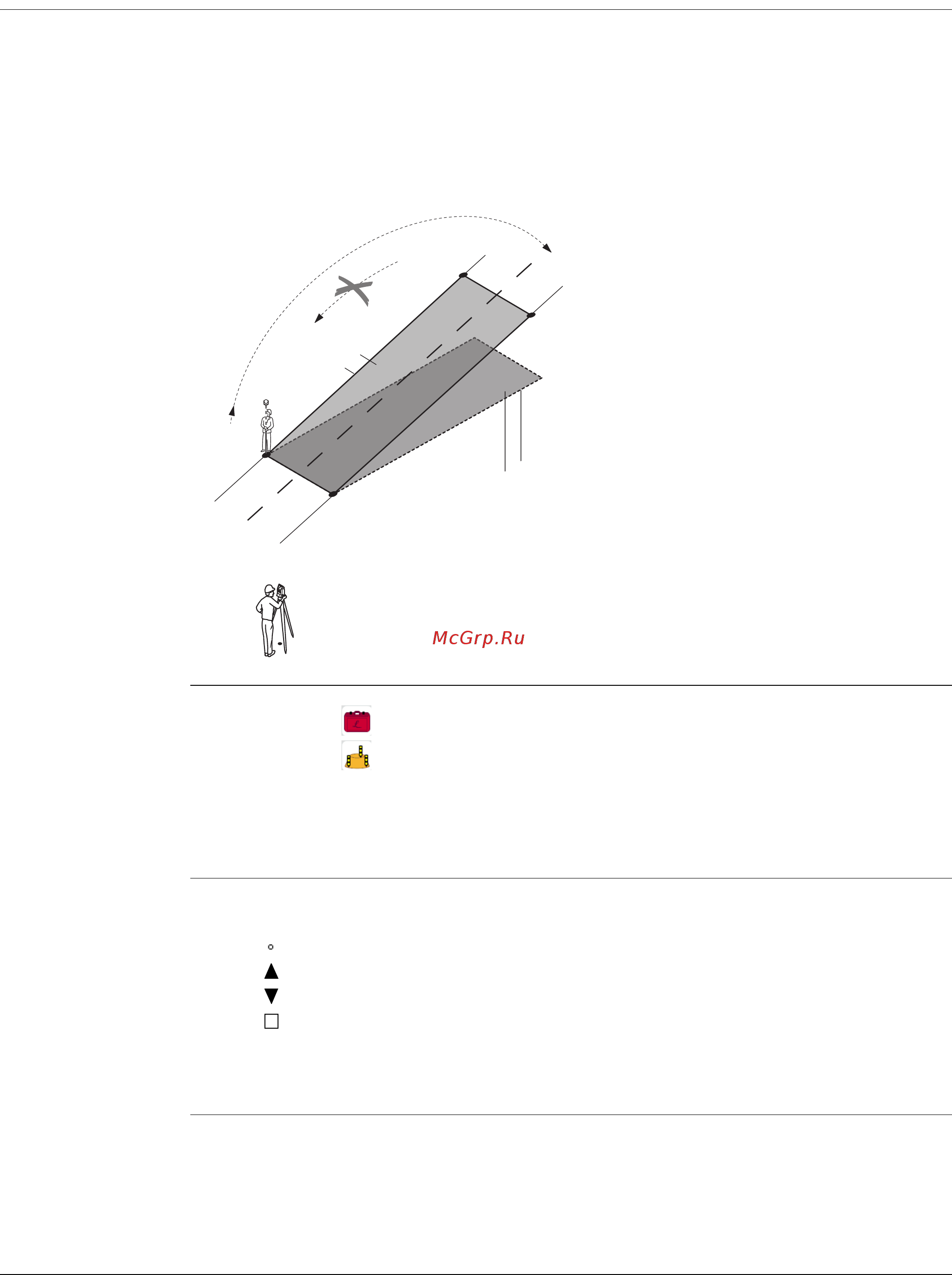

Содержание карты Схема на странице Направл показывает площадь, спроектированную на опорную
плоскость. Точки, задающие опорную плоскость, будут отмечены знаком:
• для измеренных точек.
• для точек, введенных вручную.
• для станций.
• для точек, задающих опорную плоскость.
Схема на странице Схема также показывает площадь, спроектированную на
опорную плоскость, горизонтальное проложение между точками периметра и
площади.
P0 Точка стояния
P1 Точка для задания наклонной
отсчетной плоскости
P2 Точка для задания наклонной
отсчетной плоскости
P3 Точка для задания наклонной
отсчетной плоскости
P4 Точка визирования
a Периметр (3D), т.е. общая длина
сегментов границы полигона от
начальной до текущей точки
b Площадь (3D), спроектированная на
наклонную отсчетную плоскость
c Периметр (2D), т.е. общая длина
сегментов границы полигона от
начальной до текущей точки
площади 2D
d Площадь (2D), спроектированная на
горизонтальную плоскость
TSOX_049
P1
P2
P3
P4
P0
b
a
d
c
1. Выберите Прогр. в Главном меню.
2. Выберите Плщ объем в меню ПРОГРАММЫ.
3. Выполните предварительные настройки приложения. Обратитесь к разделу "6
Приложения - Приступая к работе".
4. Выберите Плщ объем подпрограмму в ПЛОЩАДЬ И ЦММ-ОБЪЕМ Главном
меню.
