7.13.4 Разбивка

Описание Эта подпрограмма используется для разбивки точек относительно заданного

створа. Превышения отсчитываются относительно вертикального створа или от

введенной вручную отметки.

Доступ Нажмите РАЗБИВК в окне Задайте эл-ты Разб/Контр/Скл.

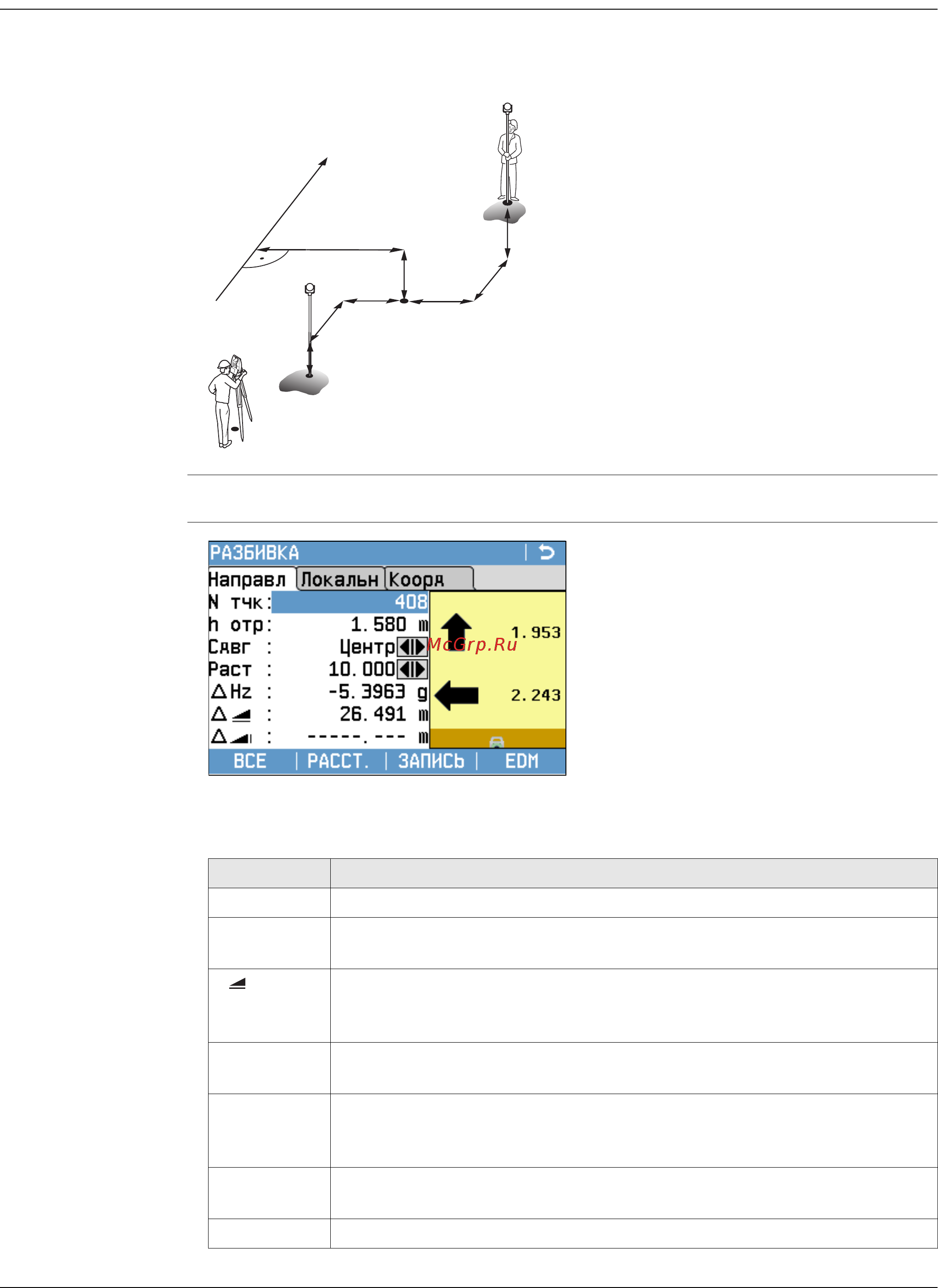

РАЗБИВКА

P0 Точка установки инструмента

(станция)

P1 Точка визирования

P2 Измеренная точка

P3 Измеренная точка

a Горизонтальный створ

b Проектный пикетаж

cСдвиг

d Разность отметок

e+  Положительное значение сдвига

e  Сдвиг, минусовой

f+  Пикетаж, плюсовой

F Пикетаж, минусовой

g+  Высота, положительная

g: Высота, отрицательная

TSOX_054



Чтобы ввести или найти коды, нажмите FNC/Избранное и выберите Своб-

Коды.

Поле Описание

Пикетаж Задайте пикетаж для разбивки.

∆Hz Угловое смещение: Имеет знак плюс, если проектное положение

находится правее измеренной точки.

 Смещение в плане: Имеет знак плюс, если проектное положение

выносимой в натуру точки находится за только что измеренной

точкой.

∆H Смещение по высоте: Имеет знак плюс, если проектная отметка

больше, чем отметка измеренной точки.

∆Звено Продольный сдвиг: Имеет знак плюс, если проектное положение

выносимой в натуру точки находится за только что измеренной

точкой.

∆Сдвиг Перпендикулярный сдвиг: Имеет знак плюс, если проектное поло-

жение находится правее измеренной точки.

Опред.Y Вычисленная координата Y (на восток) разбивочной точки.
