Leica ts02plus r500 5" 785765 [89/196] Базовая плоскость
FlexLine plus, Приложения
89
7.7 БАЗОВАЯ ПЛОСКОСТЬ
Описание Приложение БАЗОВАЯ ПЛОСКОСТЬ используется для измерений точек относи-
тельно базовой плоскости. Она может использоваться для решения следующих
задач:
• Измерения на точку для определения ее отстояния по перпендикуляру от
плоскости.
• Вычисления длин перпендикуляров от проекции точки на плоскость до осей X и
Z местной системы координат. Эта проекция определяется как точка пересе-
чения перпендикулярного к плоскости вектора, проходящего через измеряемую
точку.
• Просмотр и запись разбивочных координат проекции точки на плоскость.

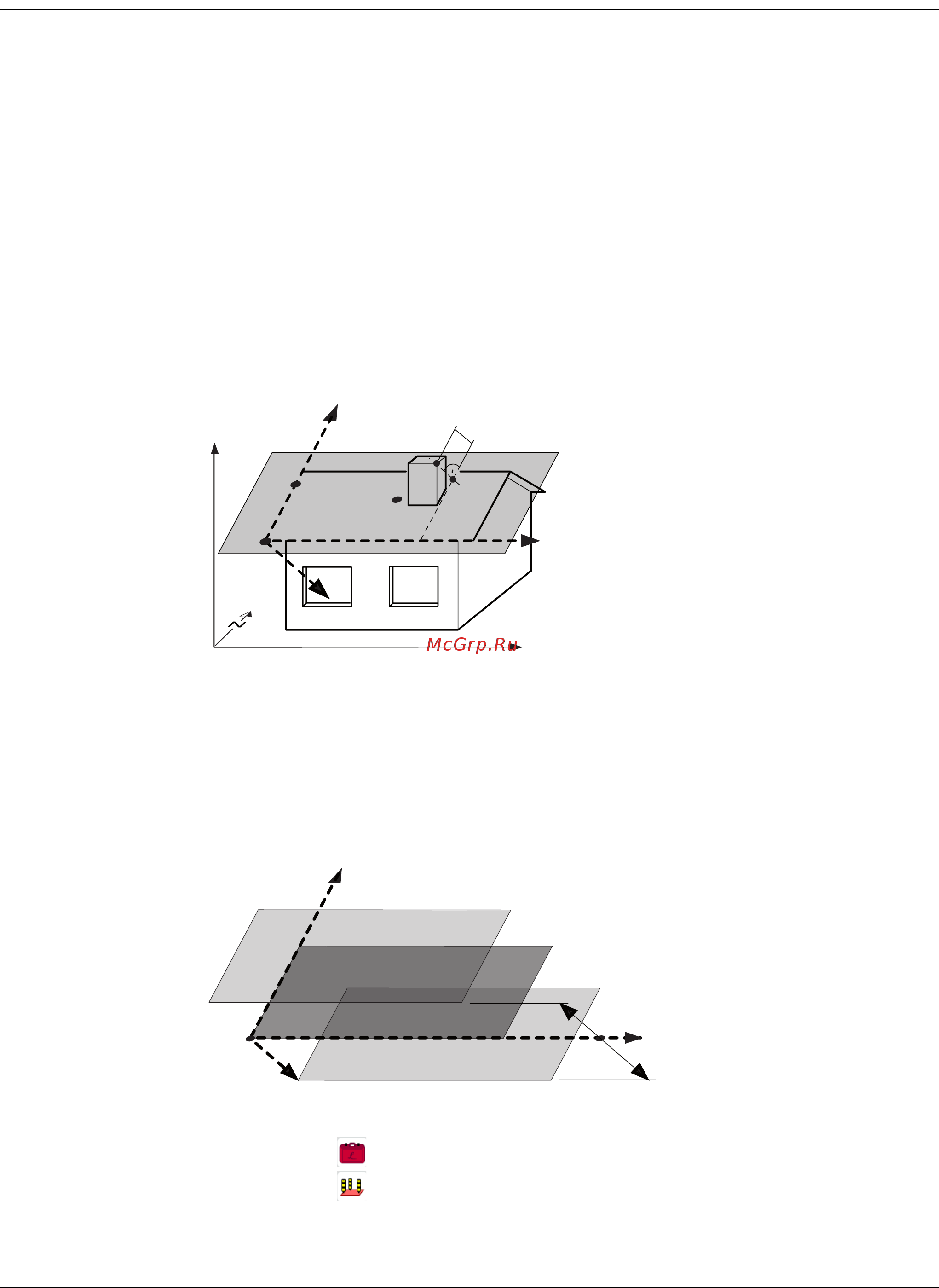

Базовая плоскость строится по ее трем измеренным точкам. Эти точки одновре-
менно задают местную систему координат:
• Первая точка служит начало координат этой системы.
• Вторая точка определяет направление оси Z местной системы координат.
• Третья точка окончательно определяет саму плоскость.
Расстояние от плоскости может иметь знак плюс или минус:
Доступ
X Ось X местной системы координат.
Y Ось Y местной системы координат.
Z Ось Z местной системы координат.
P1 Первая точка, начало местной
системы координат.
P2 Вторая точка
P3 Третья точка
P4 Измеренная точка. Эта точка может
не принадлежать плоскости.
P5 Проекция точки Р4 на плоскость. Эта
точка обязательно принадлежит
плоскости.
d+ Расстояние по перпендикуляру от
точки Р4 до плоскости.
X Расстояние по перпендикуляру от
точки Р5 до оси Z местной системы
координат.
Z Расстояние по перпендикуляру от
точки Р5 до оси Х местной системы
координат.
P1 Начало координат в
системе координат
базовой плоскости
X ось X плоскости
Y ось Y плоскости
Z ось Z плоскости
d1 Положительное
значение сдвига
d2 Отрицательное
значение сдвига
TSOX_061
Z
Y
a
b
X
ΔX
ΔZ
P1
P5
P2
P3
P4
d+
TSOX_121
Z
Y
X
P1
d1
d2
1. Выберите Прогр. в Главное Меню.
2. Выберите БАЗ.ПЛ-ТЬ в меню ПРОГРАММЫ.
3. Выполните предварительные настройки приложения. Обратитесь к разделу "6
Приложения - Приступая к работе".
