FlexLine plus, Приложения

Разбивка - Базов.

Дуги

Знаки разностей расстояний и углов являются поправками (для их учета требуется

применять знак минус). Стрелки указывают направление движения к проектному

положению точки.



Для наглядного отображения ситуации, масштаб по осям Х и Y, в графиче-

ском экране, может быть изменен. Например, очень длинная дуга или точка

расположена очень близко к прямой. Если инструмент далеко от дуги, то он

расположен в углу графического экрана и помечен красным/серым.

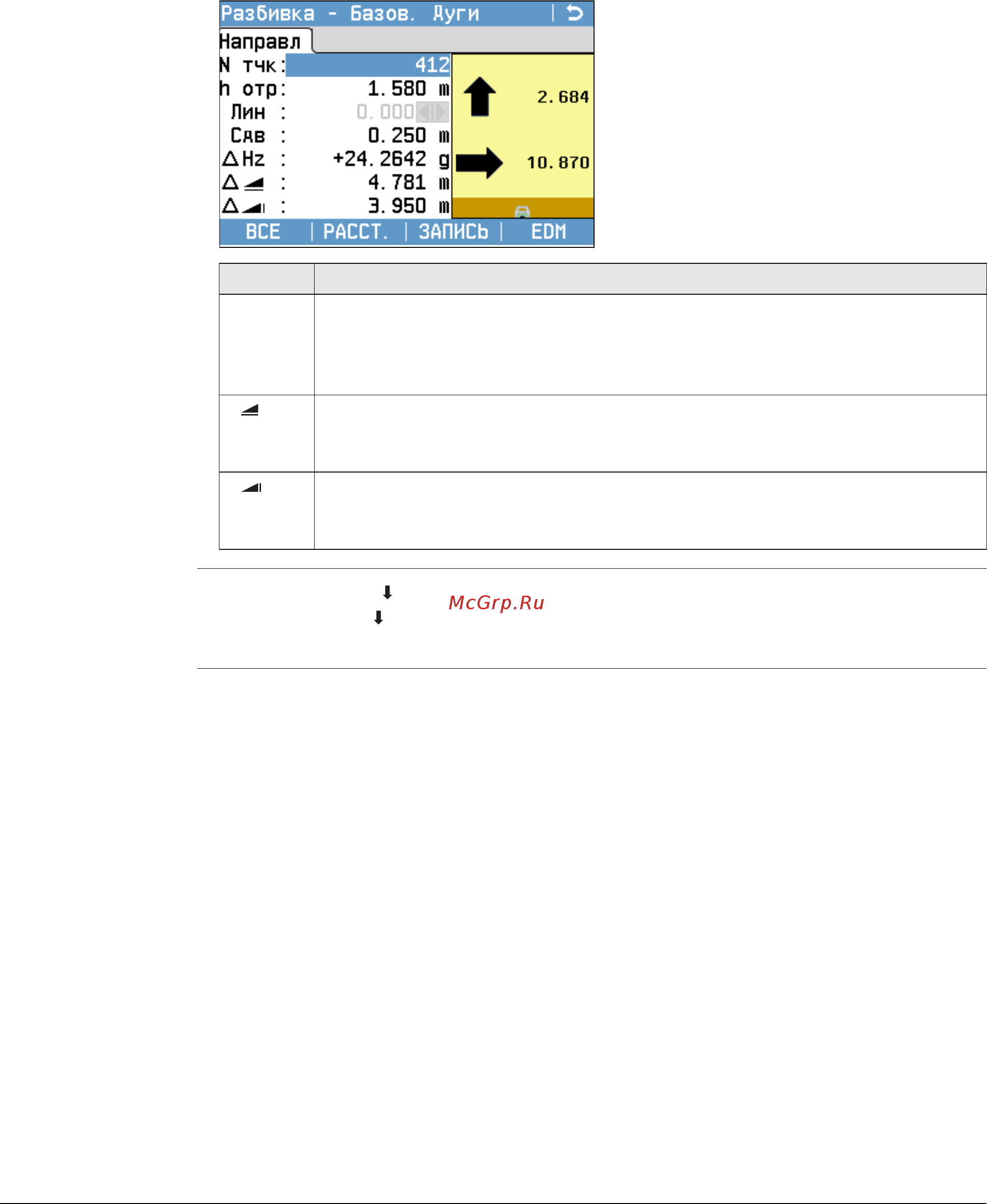

Следующий шаг • Либо нажмите ВСЕ для измерения и записи.

• Или нажмите ПРЕД. для возврата в меню БАЗОВАЯ ДУГА - Инф..

• Либо на ESC для выхода из программы.

Для задания следующей точки выноса,

вводят имя точки, высоту отражателя,

расстояние по дуге и поперечное

смещение.

Поле Описание

∆Hz Горизонтальное направление с измеренной точки на проектное поло-

жение. Оно считается положительным, если тахеометр для наведения

на проектное положение точки нужно повернуть вокруг по часовой

стрелке.

 Горизонтальное проложение между измеренной точкой и проектным

положением. Имеет знак плюс, если проектное положение выносимой в

натуру точки находится за только что измеренной точкой.

 Превышение между измеренной точкой и проектным положением.

Имеет знак плюс, если проектная отметка больше, чем отметка изме-

ренной точки.
