FlexLine plus, Приложения

7.5.6 Подпрограмма СЕТКА

Описание Данная подпрограмма вычисляет и отображает на дисплее разбивочные элементы

(точки пересечений) сетки, в виде ортогональных (∆L, ∆O, ∆H) и полярных (∆Hz,

 ,  ) расхождений. Сетка задается без определенных границ. Ее можно

продолжать за конечные точки опорной линии.

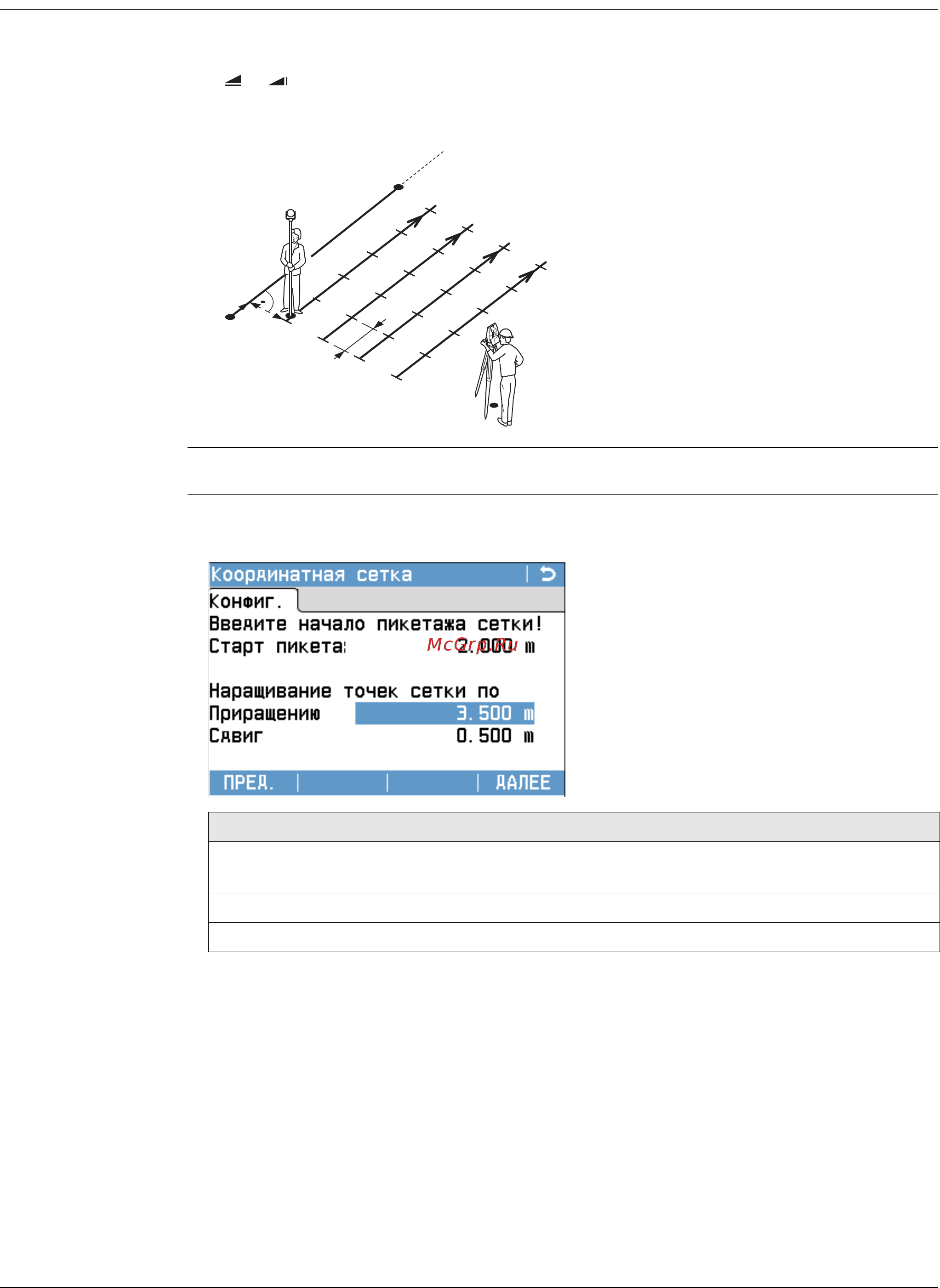

Пример разбивки по строительной сетке

Доступ Нажмите СЕТКА в окне БАЗОВАЯ ЛИНИЯ - Инф..

ЗАДАНИЕ СЕТКИ Задайте начало пикетажа и шаг сетки вдоль направления опорной линии и поперек

него.

Следующий шаг

Нажмите ДАЛЕЕ для переходка к меню Разбивка - Коорд. Сетки.

a Опорная линия

P0 Точка установки инструмента

(станция)

P1 Начальная точка

P2 Конечная точка

d1 Начальное расстояние

d2 Приращение

d3 Линейное смещение

TSOX_039

Поле Описание

Старт пикетажа Расстояние между начальной точкой опорной линии и

начальной точкой сетки.

Приращение Шаг сетки.

Сдвиг Смещение относительно опорной линии.
