FlexLine plus, Приложения

Измерения на точки

плоскости и

целевые точки

БАЗОВАЯ

ПЛОСКОСТЬ-

РЕЗУЛЬТАТЫ

1. Как только три точки, определяющие плоскость, будут заданы, на дисплее

появится окно Выполните измерения на нов.тчк.

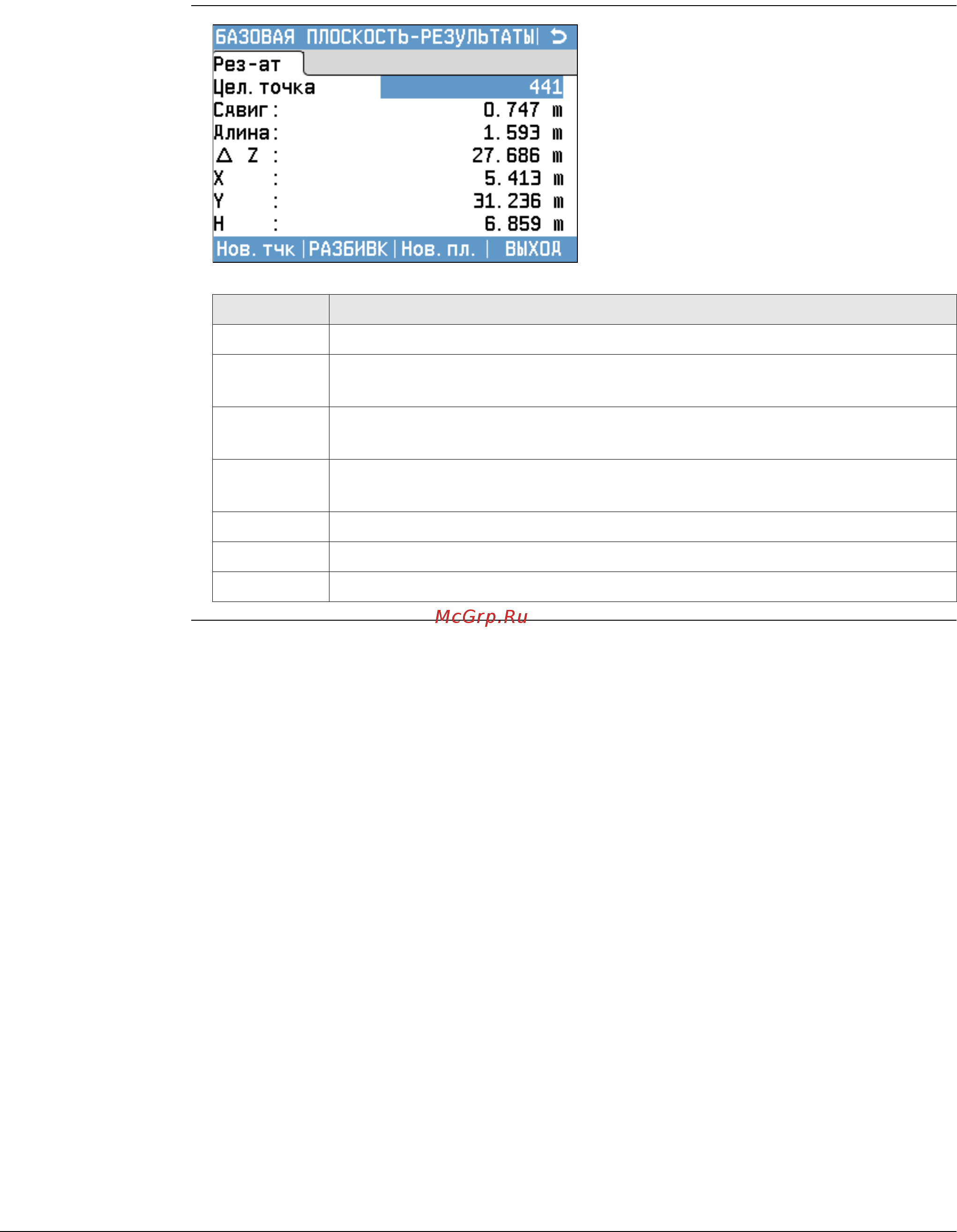

2. Выполните измерения на целевую точку и запишите их. Результаты выводятся

на дисплей в окне БАЗОВАЯ ПЛОСКОСТЬ-РЕЗУЛЬТАТЫ.

Нов.тчк

Запись новой точки пересечения и

переход к измерению новой точки.

РАЗБИВК

Вывод элементов разбивки для точки

пересечения. Обратитесь к разделу

"3.7 Графические символы" для полу-

чения более подробной информации о

символах.

Нов.пл.

Определение новой базовой

плоскости.

Поле Описание

Цел.точ. Идентификатор точки проекции на плоскость целевой точки.

Сдвиг Вычисленное расстояние между определяемой точкой и ее проек-

цией на плоскость.

Длина Pасстояние по перпендикуляру от точки пересечения до оси Z

местной системы координат.

∆ Z Pасстояние по перпендикуляру от точки пересечения до оси X

местной системы координат.

Y Значение координаты Y точки пересечения.

X Значение координаты Х точки пересечения.

H Высотная отметка точки пересечения.
