FlexLine plus, Приложения

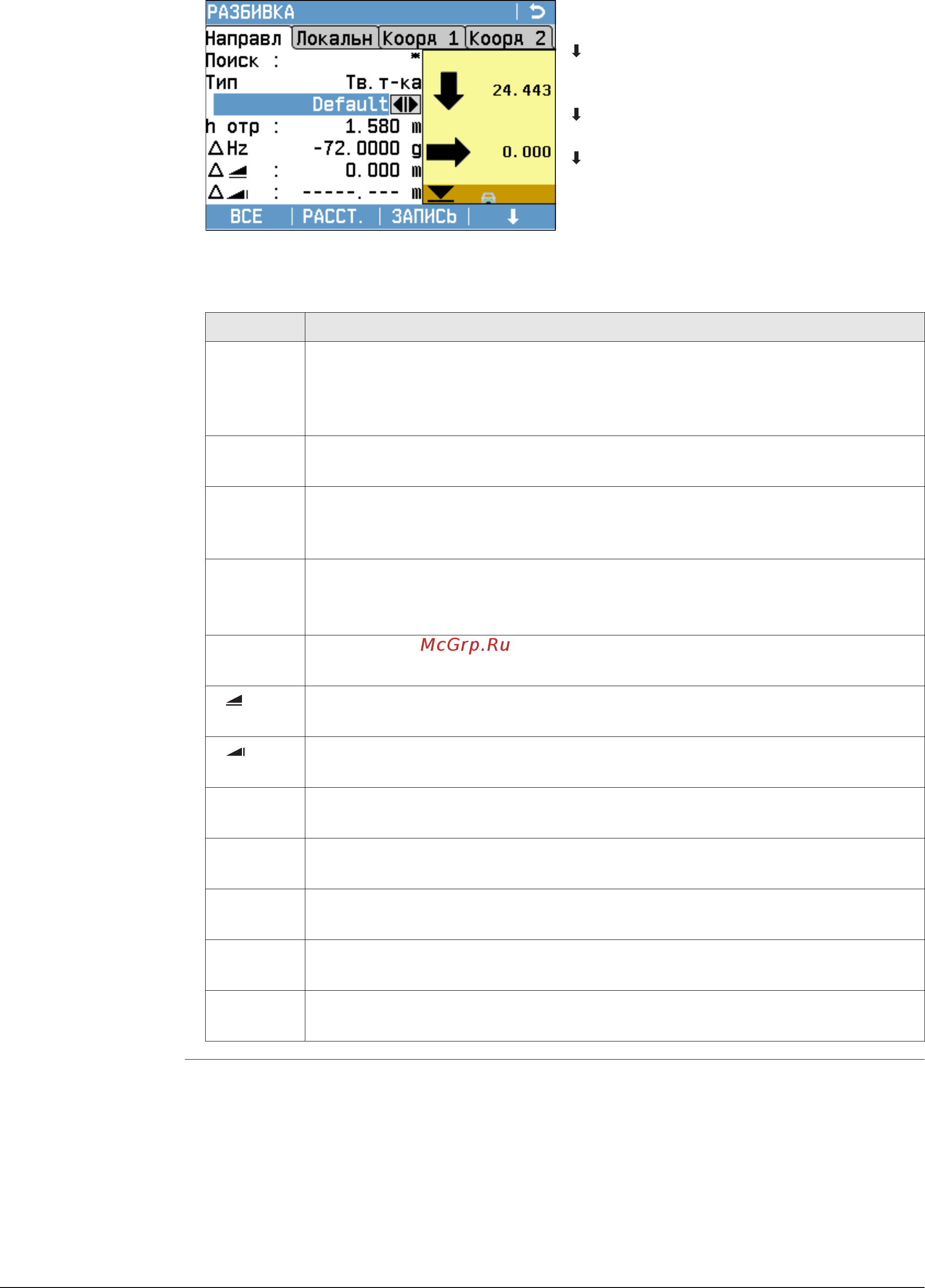

РАЗБИВКА

B&D

Ввести направление и расстояние по

горизонтали до выносимой точки.

ВРУЧНУЮ

Ввести координаты точки вручную.

Qсъемка

Перейти к программе СЪЕМКА.

Нажмите ESC для возврата в

РАЗБИВКА.



Обратитесь к разделу "3.7 Графические символы" для получения описания

графических элементов.

Поле Описание

Поиск Доступно, когда нет активных фильтров. Поиск нужной точки по ее

идентификатору. После записи ПО выполнит поиск совпадающих

точек и покажет их в № тчк: Если нет совпадающих точек, будет

открыто окно поиска.

Радиус Доступно, когда применен фильтр точек. Определяет радиус от

конкретной точки.

Дальн. Доступно, когда задан диапазон. Определенный диапазон точек. При

длинных идентификаторах точек будут показаны только последние

цифры, а первые не будут видны.

Тип Отображение типа выбранной точки.

• Тв.т-ка, или

• Измер.

∆Hz Угловое смещение: имеет знак плюс, если проектное положение нахо-

дится правее измеренной точки.

 Смещение в плане: имеет знак плюс, если проектное положение выно-

симой в натуру точки находится за только что измеренной точкой.

 Смещение по высоте: имеет знак плюс, если проектная отметка

больше, чем отметка измеренной точки.

dL Продольный сдвиг: имеет знак плюс, если проектное положение выно-

симой в натуру точки находится за только что измеренной точкой.

dT Перпендикулярный сдвиг: имеет знак плюс, если проектное положение

находится правее измеренной точки.

∆H Смещение по высоте: имеет знак плюс, если проектная отметка

больше, чем отметка измеренной точки.

dY Смещение по Y (на восток): имеет знак плюс, если проектное поло-

жение находится правее измеренной точки.

dX Смещение по X (на север): имеет знак плюс, если проектное положение

выносимой в натуру точки находится за только что измеренной точкой.
