FlexLine plus, Приложения
118
Смысл знаков + и - Выемки
Насыпь
Следующий шаг • Либо нажмите ВСЕ для измерения и записи.
•Или ESC для возврата к экрану Задайте эл-ты Разб/Контр/Скл.
Текущий п-ж Измеренный пикетаж.
Сдвиг
створа
Измеренное смещение относительно горизонтального створа, без
учета сдвига вправо или влево.
∆H створа Превышение относительно проектной оси дороги Это разность
между заданной отметкой текущего пикетажа и измеренной
отметкой без учета заданного превышения.
Створ Наклонное расстояние от измеренной точки до створа.

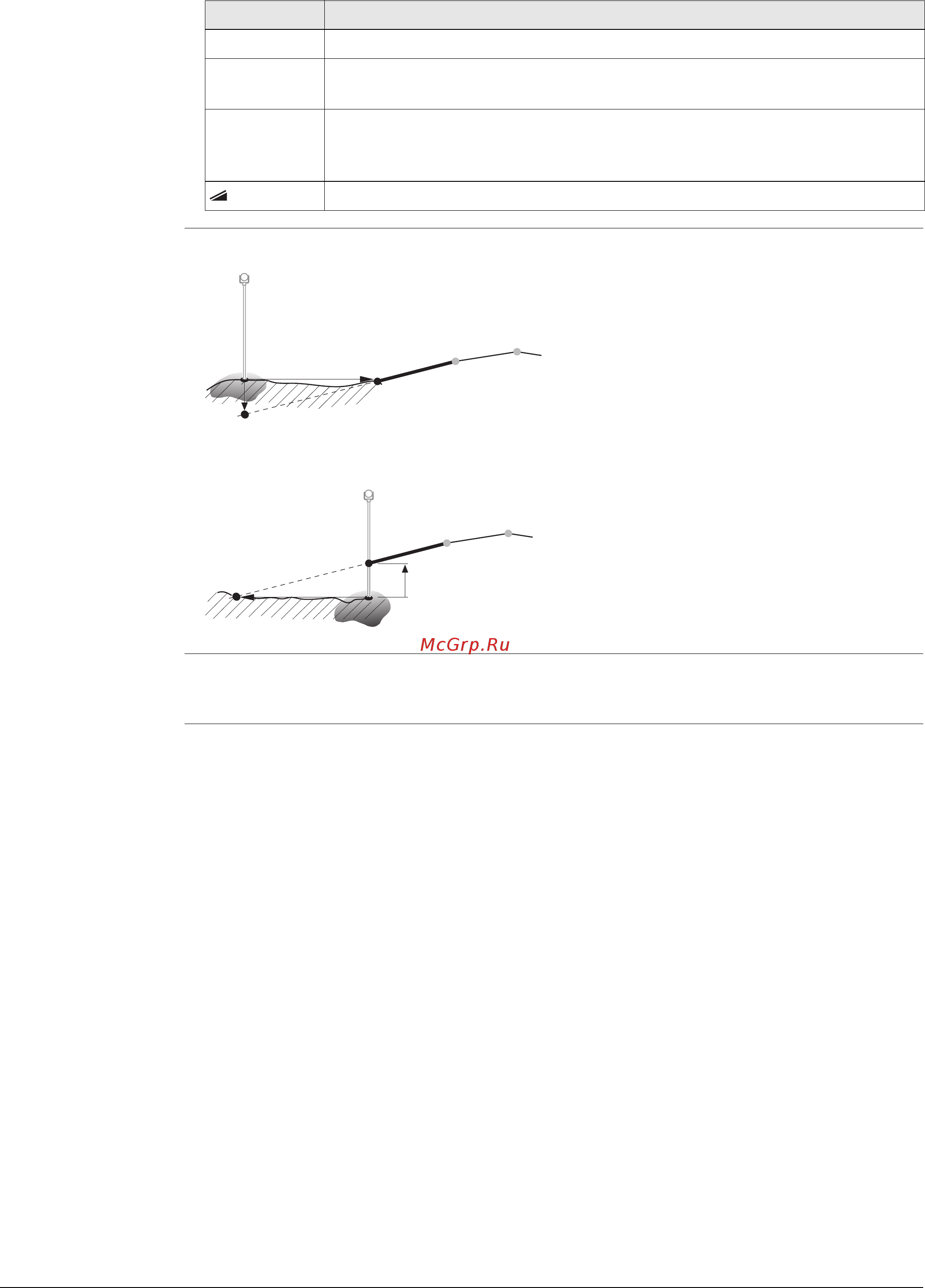

Поле Описание
P1 Измеренная точка
P2 Точка кювета
a Горизонтальный створ
b Точка гребня
cВыемка
d Смещение к кювету
P1 Измеренная точка
P2 Точка кювета
a Горизонтальный створ
b Точка гребня
cНасыпь
d Смещение к кювету
TSOX_057
c
d
a
b
P1
P2
P2
TSOX_058
a
b
d
c
P1
P2
P2
