FlexLine plus, Приложения
117
Типы уклонов
Величина уклона Величина уклона. Единицы измерения уклонов задаются в диалоговом окне Регио-
нальные Настройки. Обратитесь к разделу "5.2 Региональные Настройки".
Следующий шаг
Нажмите РАЗБИВКА СКЛОНА для перехода к меню РАЗБИВКА СКЛОНА.

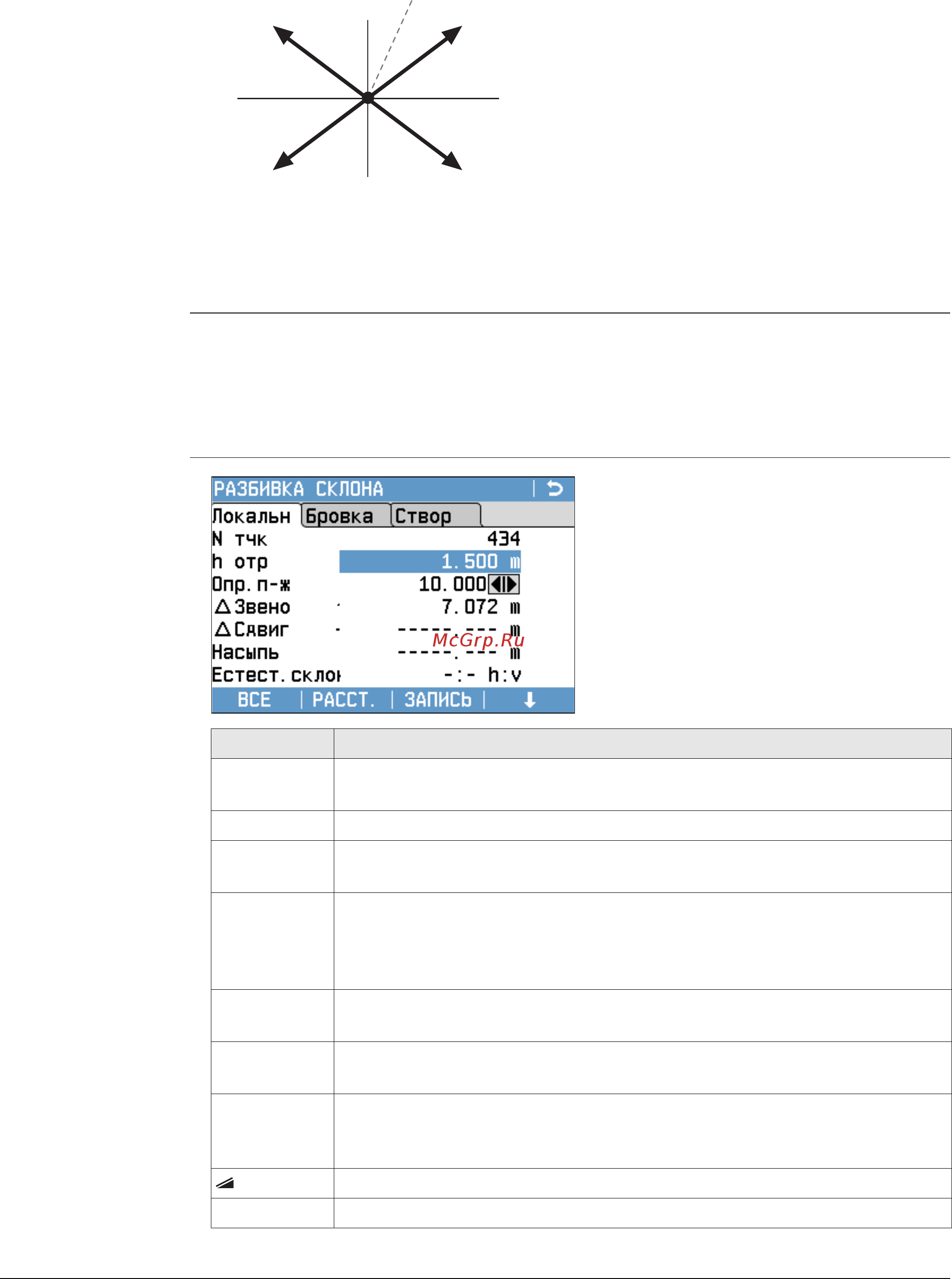

РАЗБИВКА СКЛОНА
Влево
вверх
Точка гребня Вправо
вверх
Влево вверх
Создание плоскости, направленной
вверх и влево относительно заданной
точки гребня.
Вправо вверх
Создание плоскости, направленной
вверх и вправо относительно заданной
точки гребня.
Влево вниз
Создание плоскости, направленной
вниз и влево относительно заданной
точки гребня.
Вправо вниз
Создание плоскости, направленной
вниз и вправо относительно заданной
точки гребня.
Влево вниз Вправо
вниз
TSOX_120
Поле Описание
Опр. пике-
тажа
Проектные данные для разбивочного пикетажа.
∆Звено Разница между проектным и текущим значением пикетажа.
∆Сдвиг Расхождение в плане между точкой кювета проектного уклона и
текущей измеренной точкой.
Выем/Подс
ыпка
Расхождение по вертикали между точкой кювета проектного уклона
и текущей измеренной точкой. Выемка грунта необходима при поло-
жении измеренной точки выше проектной, а насыпь - в противном
случае.
Сущ.склон Измеренный уклон между точкой установки отражателя и точкой
гребня.
См.бровки Измеренное смещение относительно горизонтального створа,
включая сдвиг вправо или влево.
∆Hбровки Превышение относительно точки гребня. Это разность между
заданной отметкой текущего пикетажа и измеренной отметкой с
учетом заданного превышения.
Бровка Наклонное расстояние от измеренной точки до точки гребня.
Высота Высотная отметка текущей измеренной точки.
