- 20 -

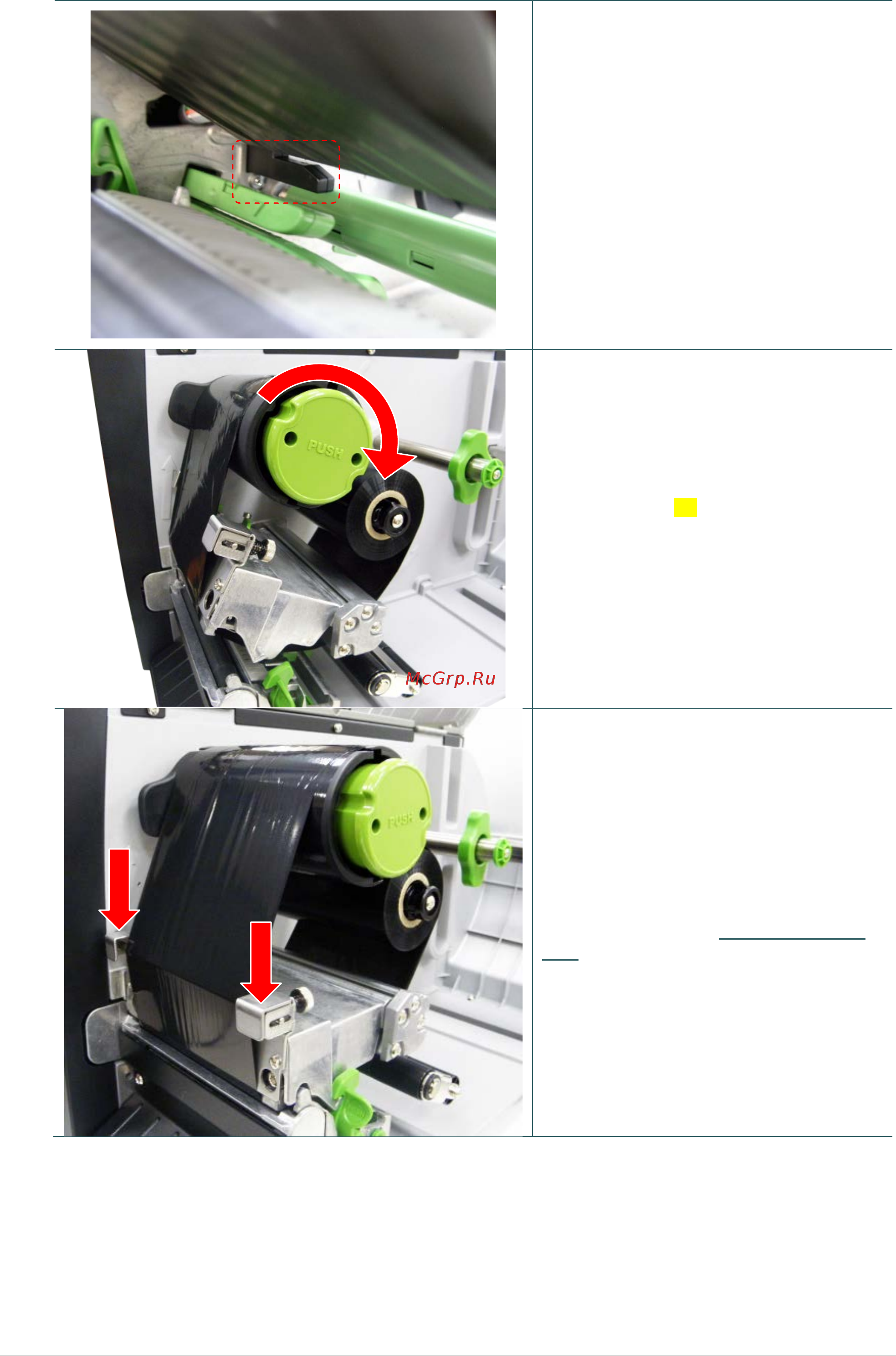

4. Вставьте ленту в щель датчика
ленты и проведите ее в зазор
между печатающей головкой и
бумагоопорным валиком.
5. Закрепите ленту на валу обратной
перемотки ленты, Намотайте ленту
на вал обратной перемотки,
прокрутив его на 3-5 оборотов по
часовой стрелке, до выравнивания
ленты с надлежащим натяжением.
Примечание НЕ нажимайте кнопку
освобождения ленты во
время ее загрузки.
Кнопка освобождения
ленты используется
для извлечения
использованной ленты.
6. Закройте механизм печатающей
головки и убедитесь в надежности
фиксации защелок.
Примечание
См. видеоролик на
YouTube-канале
TSC или компакт-диске с
драйверами.
Датчик
ленты
