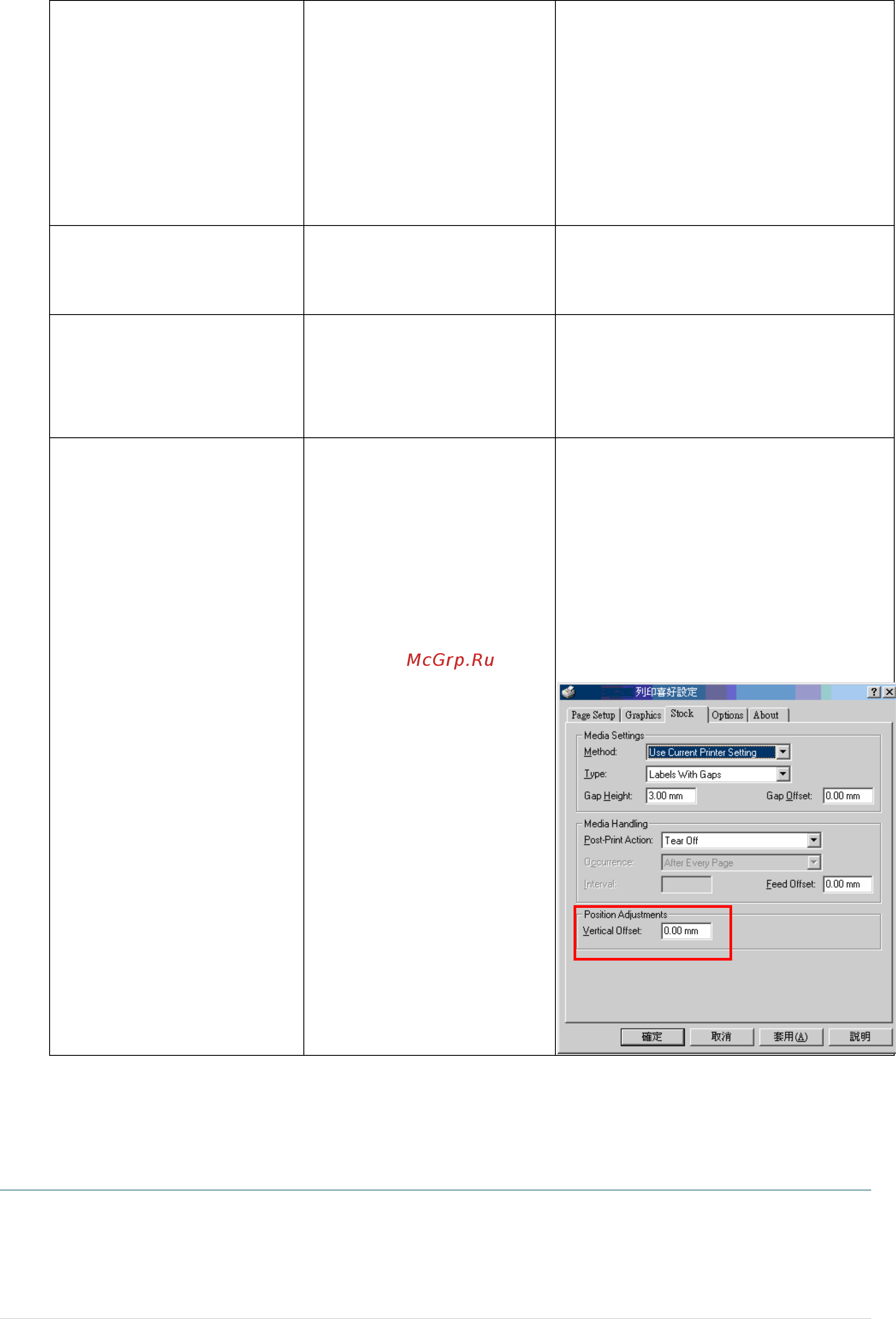

![TSC TTP-2410MT [85/89] Обслуживание](/views2/1244148/page85/bg55.png)
- 78 -
Образуются складки
* Неправильно настроено
давление печатающей
головки.
* Неправильно загружена
лента.
* Неправильно загружен
носитель.
* Неправильно настроена
насыщенность печати.
* Неправильная подача
носителя.
* См. главу 4.4.
* Для достижения высокого качества
печати настройте должным образом
насыщенность печати.
* Удостоверьтесь, что направляющая
носителя касается края носителя.
При перезагрузке принтера
сбилась настройка часов
реального времени
* Разрядилась батарейка.
* Проверьте наличие батарейки на
системной плате принтера.
Неправильно расположен
левый край распечатки
* Неправильно настроен
размер этикетки.
* Неправильно задан
параметр «Shift X»
(Смещение по оси X) в
экранном меню.
* Задайте правильный размер этикетки.
* Нажмите кнопки «MENU»
«SELECT» x 3 «DOWN» x 5
«SELECT», чтобы настроить параметр
«Shift X» (Смещение по оси X).
Неправильное положение
печати этикеток малого
формата
* Неправильно настроена
чувствительность датчика
носителя.
* Неправильно задан размер
этикетки.
* Неправильно задан
параметр «Shift Y»
(Смещение по оси Y) в
экранном меню.
* Неправильно задано
смещение по вертикали в
экранном меню.
* Откалибруйте чувствительность
датчика.
* Задайте правильный размер этикетки
и ширину высечки.
* Нажмите кнопки «MENU»
«SELECT» x3 «DOWN» x6
«SELECT», чтобы настроить параметр
«Shift Y» (Смещение по оси Y).
* Если используется программное
обеспечение BarTender, задайте
смещение по вертикали с помощью
драйвера.
9. Обслуживание
Данный раздел содержит описание инструментов для чистки и процедур технического
обслуживания принтера.
1. Для чистки принтера допускается использовать следующие приспособления и вещества:
