- 22 -

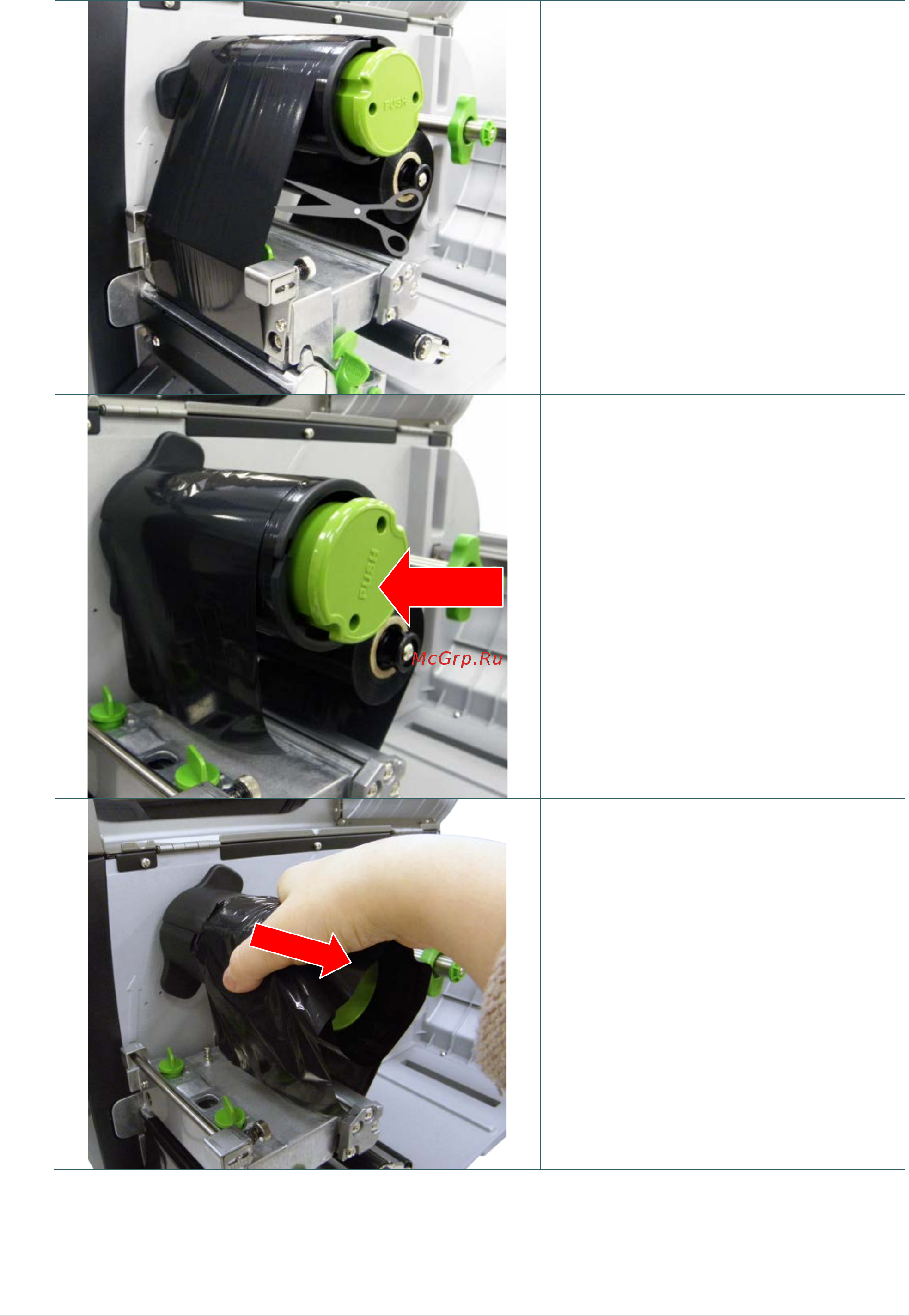

3.2.2 Удаление использованной ленты
1. Перережьте ленту между
направляющей ленты и валом
обратной перемотки ленты.
2. Нажмите кнопку освобождения
ленты, чтобы освободить ленту на
валу перемотки ленты.
3. Снимите ленту с вала обратной
перемотки ленты.
ПРИЖМИТЕ
