TSC TTP-346MU [40/89] Ручка для регулировки прижима печатающей головки
![TSC TTP-346MU [40/89] Ручка для регулировки прижима печатающей головки](/views2/1244148/page40/bg28.png)
- 33 -
4. Ручка регулировки

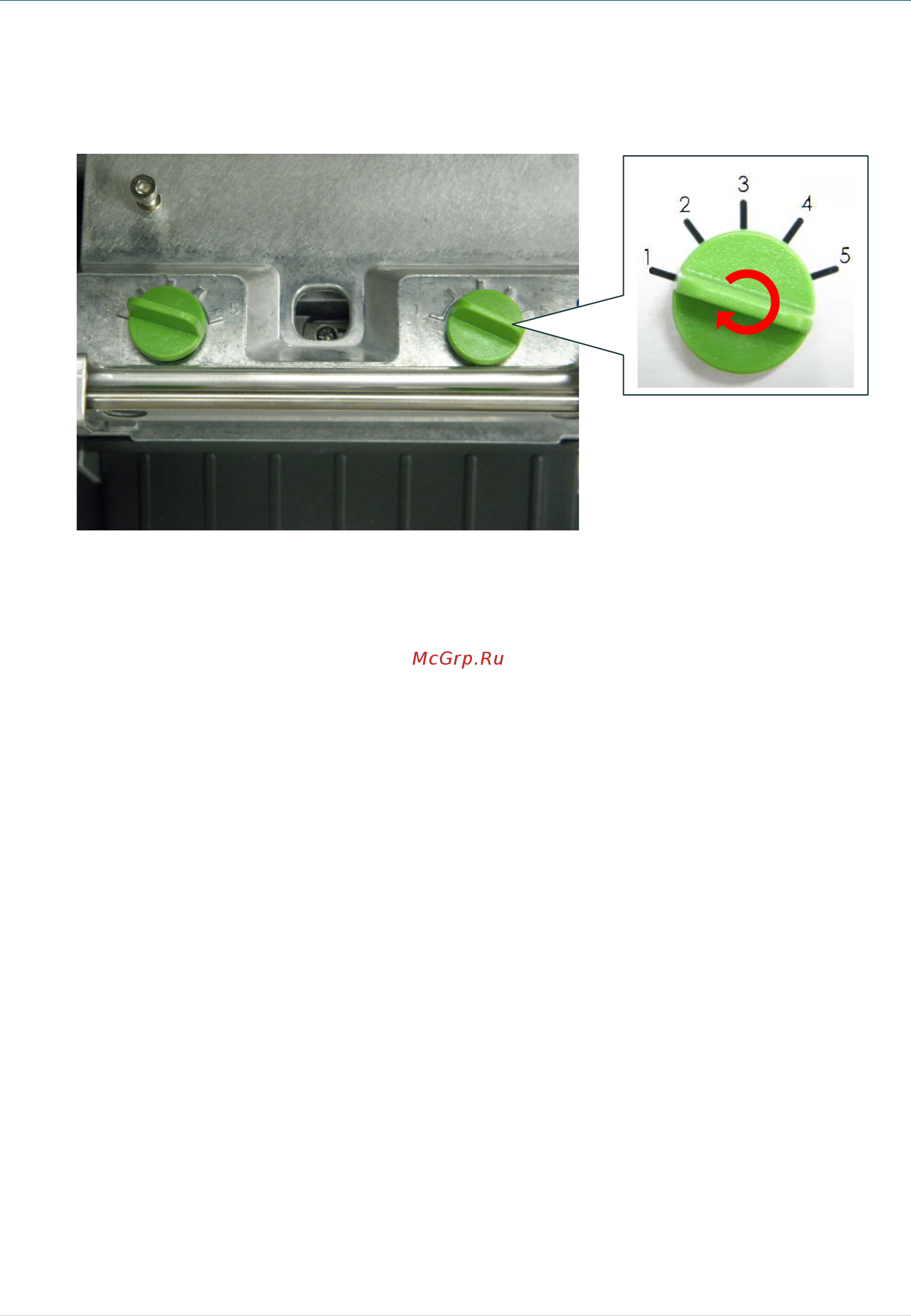

4.1 Ручка для регулировки прижима печатающей головки
Ручка для регулировки прижима печатающей головки позволяет устанавливать один из 5
уровней прижима. Поскольку бумага в принтере выравнивается по левой стороне механизма,
для правильной печати на носителях разной ширины требуется разное давление. Поэтому для
достижения наивысшего качества печати может понадобиться отрегулировать прижим
рукоятками для регулировки давления. Например, если носитель имеет ширину 10 см (4 дюйма),
установите обе рукоятки регулирования давления в одинаковую позицию. Если ширина этикетки
меньше 51 мм (2"), увеличьте прижим с левой стороны печатающей головки, повернув ручку
регулировки по часовой стрелке, а прижим с правой стороны печатающей головки уменьшите,
повернув ручку против часовой стрелки в позицию 1. Подробные сведения см. в следующем
разделе 4.4.
