- 50 -

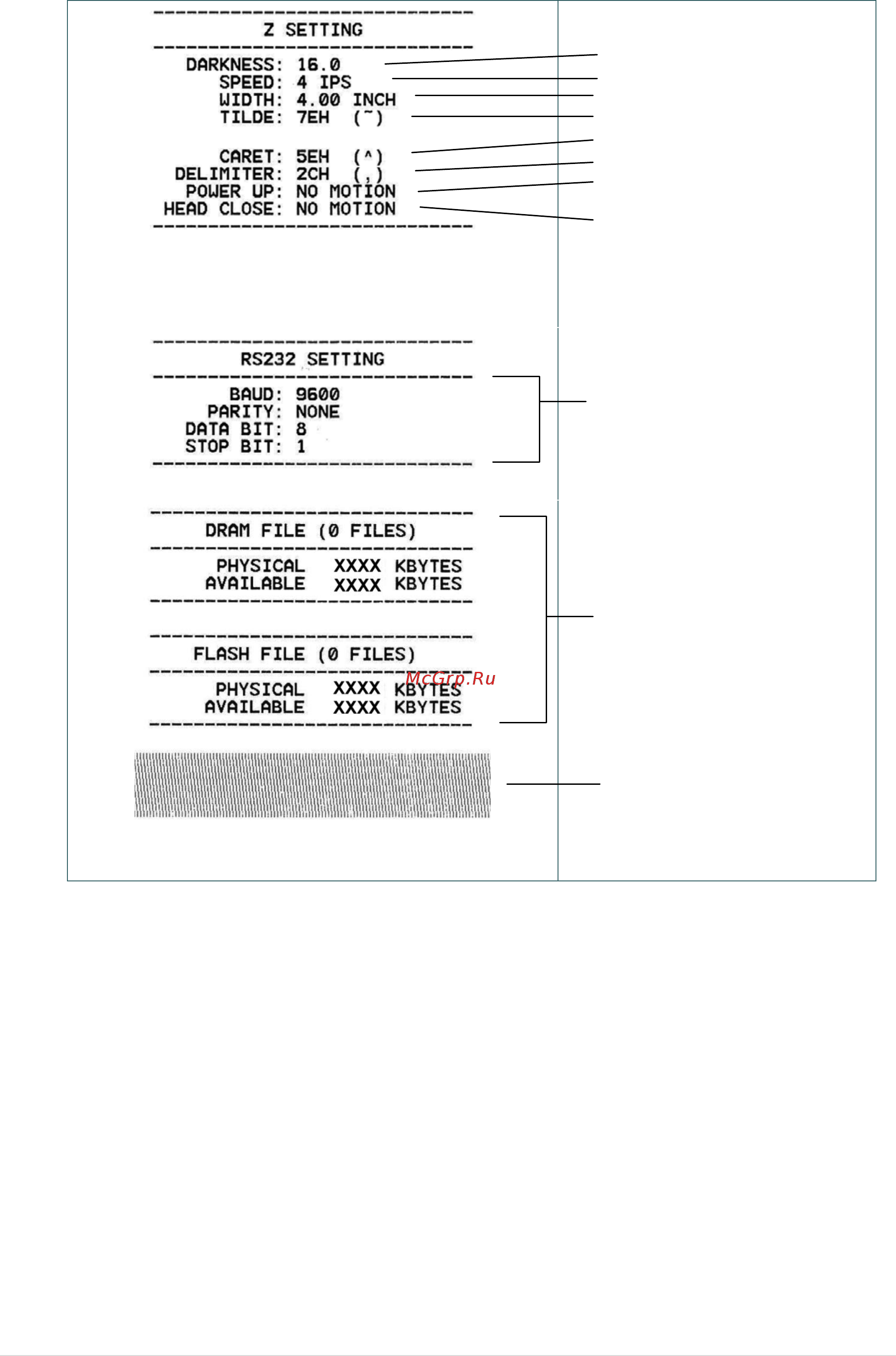

Конфигурация ZPL
Насыщенность печати
Скорость печати (дюймов/с)
Размер этикетки
Префикс управления
Префикса формата
Префикс разделителя
Действие с носителем при
включении питания
Действие при закрытии
головки принтера
Примечание
ZPL эмулирует язык Zebra
®
.
Конфигурация
последовательного порта
RS232
Количество загруженных
файлов
Общий и свободный объем
памяти
Узор для проверки
печатающей головки
Примечание
Для выявления повреждений нагревательных элементов печатающей
головки необходима бумага шириной 4 дюйма.
Содержание
- Пользователя 1
- Принтер штрихкодов с термотрансферной печатью прямой термопечатью 1
- Руководство 1
- Серия ttp 2410mu ttp 346mu ttp 644mu ttp 2410mt ttp 346mt ttp 644mt 1
- Сертификаты и одобрения агентствами 3
- Vorsicht 4
- Оглавление 5
- Введение 8
- Общие сведения об изделии 8
- Принтер имеет следующие стандартные характеристики 9
- Стандартная характеристика принтера 9
- Стандартные характеристики принтера 9
- Характеристики изделия 9
- Дополнительное оборудование для принтера 11
- Плотность бумаги 200 г м2 11
- Принтер может быть оснащен перечисленным ниже дополнительным оборудованием 11
- Толщина 0 06 0 25 мм 11
- Ширина носителя 25 4 70 мм толщина носителя макс 0 15 мм внутренний диаметр сердечника для носителя 50 8 76 2 мм непечатная зона 2 мм от верхнего края формы 11
- Основные технические характеристики 12
- Характеристики ленты 12
- Характеристики носителя 12
- Характеристики печати 12
- Характеристики носителя 13
- Общие сведения об эксплуатации принтера 14
- Распаковка и осмотр 14
- Вид спереди 15
- Внешний вид принтера 15
- Для серии mu 15
- Для серии mt 16
- Вид изнутри 17
- Вид сзади 18
- Для серии mu 20
- Панель управления 20
- Для серии mt 21
- Светодиодные индикаторы и кнопки 22
- Сенсорный экран серия mt 23
- Настройка 25
- Настройка принтера 25
- Загрузка ленты 26
- Тракт прохождения ленты 28
- Удаление использованной ленты 29
- Загрузка носителя 30
- Процедура загрузки носителя 30
- Тракт прохождения носителя 33
- Загрузка фальцованного внешнего носителя 34
- Тракт прохождения фальцованного носителя 34
- Укладка носителя в режиме снятия защитной пленки дополнительно 35
- Дополнительно 37
- Снятие защитной пленки с внутреннего вала обратной перемотки 37
- Снятие защитной пленки с внутреннего вала обратной перемотки дополнительно 37
- Дополнительно 38
- Снятие этикеток с внутреннего вала обратной перемотки дополнительно 38
- Укладка носителя в режиме перемотки защитной пленки с этикетками 38
- Укладка носителя в режиме перемотки защитной пленки с этикетками дополнительно 38
- Ручка для регулировки прижима печатающей головки 40
- Ручка регулировки 40
- Модуль регулировки натяжения ленты 41
- Ручка для регулировки линии нагрева печатающей головки 42
- Левого до верхнего правого угла этикетки 43
- Образуются складки от нижнего 43
- Правого до верхнего левого угла этикетки 43
- Признак неполадки 43
- Регулируем ые детали принтера 43
- Точная регулировка механизма для устранения складок ленты 43
- Вызов главного меню 45
- Использование экранного меню для серии mt 45
- При помощи кнопок 45
- При помощи сенсорного экрана 45
- Главное меню содержит 8 категорий можно без труда настроить параметры принтера 46
- Не подключая его к компьютеру подробные сведения см в последующих разделах 46
- Обзор главного меню 46
- Darkness чернота 49
- Меню zpl2 позволяет настроить параметры принтера для zpl2 49
- Настройка 49
- Пункт описание стандартная 49
- Этот пункт служит для настройки насыщенности печати диапазон значений от 0 до 30 с шагом 1 для разных носителей может потребоваться установить разную насыщенность 49
- Датчик 52
- Baud rate скорость 53
- Data bits биты данных 53
- Parity четность 53
- Serial comm последовательный 53
- Stop bit s стоп бит ы 53
- Интерфейс 53
- Настройка 53
- Пункт описание стандартная 53
- Это меню позволяет настроить параметры интерфейса принтера 53
- Этот параметр позволяет задать скорость передачи данных по интерфейсу rs 232 9600 53
- Этот пункт позволяет задать количество разрядов данных для интерфейса rs 232 8 53
- Этот пункт позволяет задать количество стоповых бит для интерфейса rs 232 1 53
- Этот пункт позволяет задать контроль четности для интерфейса rs 232 none нет 53
- Этот пункт позволяет настроить параметры интерфейса rs 232 53
- Ethernet 54
- File manager диспетчер файлов 55
- Diagnostics диагностика 56
- Print config печать конфигурации 56
- Выявить повреждения нагревательных элементов печатающей головки 56
- Конфигурации распечатывается узор для проверки печатающей головки что позволяет 56
- Распечатка самодиагностики 56
- Эта функция позволяет распечатать на этикетке конфигурацию принтера при печати 56
- Головки необходима бумага шириной 4 дюйма 57
- Для выявления повреждений нагревательных элементов печатающей 57
- Примечание 57
- Diagnostics 58
- Dump mode 58
- Dump mode режим дампа 58
- Данные ascii 58
- Данный режим позволяет захватывать и распечатывать данные полученные 58
- Примечание для печати дампа необходима бумага шириной 10 см 4 дюйма 58
- Принтером с портов связи в режиме дампа все символы печатаются в 2 столбца 58
- Проверять и отлаживать программу 58
- Слева печатаются символы полученные от хоста а справа соответствующие 58
- Шестнадцатеричные данные относящиеся к левому столбцу данных ascii 58
- Шестнадцатеричные коды символов это позволяет пользователям или инженерам 58
- Датчик 59
- Дисплей 59
- Печатающая головка 59
- Advanced дополнительно 60
- Cutter type тип резака 60
- Date time дата и время 60
- Display brightness яркость дисплея 60
- Language язык 60
- Touchscreen calibration калибровка сенсорного экрана 60
- Диспле 60
- Пункт описание 60
- Эта функция позволяет настроить дополнительные параметры принтера 60
- Этот пункт используется для калибровки центра перекрестия с целью достижения наилучших результатов работы сенсорного экрана 60
- Этот пункт позволяет регулировать яркость дисплея 60
- Contact us контакты 61
- Initialization инициализация 61
- Printer information информация о принтере 61
- Service сервис 61
- Пункт описание 61
- Сведения о принтере 61
- Это меню позволяет восстановить стандартные настройки принтера и просмотреть 61
- Вызов главного меню 62
- Главное 62
- Использование экранного меню для серии mu 62
- Категорий можно без труда настроить параметры принтера 62
- Кнопку для прокрутки меню вверх нажмите кнопку для прокрутки 62
- Меню 62
- Меню вниз нажмите кнопку чтобы ввести параметр в принтер нажмите кнопку 62
- Нажмит 62
- Не подключая его к компьютеру подробные сведения см в последующих разделах 62
- Обзор главного меню 62
- Содержит 62
- Чтобы войти в главное меню или отменить настройку с возвратом в предыдущее меню 62
- Настройка 63
- Настройка принтера tspl2 zpl2 63
- Darkness чернота 65
- Print speed скорость печати 65
- Меню zpl2 позволяет настроить параметры принтера для zpl2 65
- Настройка 65
- Пункт описание стандартная 65
- Этот пункт служит для настройки насыщенности печати диапазон значений от 0 до 30 с шагом 1 для разных носителей может потребоваться установить разную насыщенность 65
- Этот пункт служит для настройки скорости печати скорость можно настраивать с шагом 1 дюйм с диапазон значений от 1 до 6 65
- Датчик 68
- Baud rate скорость 69
- Data bits биты данных 69
- File manager диспетчер файлов 69
- Parity четность 69
- Serial comm последовательный 69
- Stop bit s стоп бит ы 69
- Дата и время 69
- Настройка 69
- Пункт описание стандартная 69
- Этот параметр позволяет задать скорость передачи данных по интерфейсу rs 232 9600 69
- Этот пункт позволяет задать дату и время для часов реального времени 69
- Этот пункт позволяет задать количество разрядов данных для интерфейса rs 232 8 69
- Этот пункт позволяет задать количество стоповых бит для интерфейса rs 232 1 69
- Этот пункт позволяет задать контроль четности для интерфейса rs 232 none нет 69
- Этот пункт позволяет настроить параметры интерфейса rs 232 69
- Эта функция служит для просмотра доступного объема памяти 70
- Diagnostics диагностика 71
- Print config печать конфигурации 71
- Выявить повреждения нагревательных элементов печатающей головки 71
- Конфигурации распечатывается узор для проверки печатающей головки что позволяет 71
- Распечатка самодиагностики 71
- Эта функция позволяет распечатать на этикетке конфигурацию принтера при печати 71
- Головки необходима бумага шириной 4 дюйма 72
- Для выявления повреждений нагревательных элементов печатающей 72
- Примечание 72
- Diagnostics 73
- Dump mode 73
- Dump mode режим дампа 73
- Main menu 73
- Данные ascii 73
- Данный режим позволяет захватывать и распечатывать данные полученные 73
- Примечание для печати дампа необходима бумага шириной 10 см 4 дюйма 73
- Принтером с портов связи в режиме дампа все символы печатаются в 2 столбца 73
- Проверять и отлаживать программу 73
- Слева печатаются символы полученные от хоста а справа соответствующие 73
- Шестнадцатеричные данные относящиеся к левому столбцу данных ascii 73
- Шестнадцатеричные коды символов это позволяет пользователям или инженерам 73
- Rotate cutter провернуть резак 74
- Language язык 75
- Диспле 75
- Initialization инициализация 76
- Maintenance info информация по обслуживанию 76
- Mileage info наработка 76
- Serial info серийный номер 76
- Service сервис 76
- Пункт описание 76
- Сведения о принтере 76
- Это меню позволяет восстановить стандартные настройки принтера и просмотреть 76
- Диагностическая программа 77
- Запуск диагностической программы 77
- Для настройки нажмите кнопку в группе printer function функции принтера 4 ниже приведен подробный список функций в группе printer function функции принтера 78
- Подключите принтер к компьютеру посредством кабеля 2 выберите интерфейс подключения принтера штрихкодов к компьютеру 78
- Функции принтера 78
- Настройка интерфейса ethernet посредством интерфейса usb 79
- Настройка интерфейса ethernet с помощью diagnostic tool программы диагностики 79
- Настройка интерфейса ethernet посредством интерфейса rs 232 80
- Настройка интерфейса ethernet посредством интерфейса ethernet 81
- В данном разделе представлено описание неполадок которые чаще всего возникают при эксплуатации принтера штрихкодов если после выполнения рекомендуемых действий принтер все равно не работает должным образом обратитесь в отдел обслуживания клиентов продавца или дистрибьютора у которого был приобретен принтер 83
- Устранение неполадок 83
- Обслуживание 85
- История изменений 86
