TSC TTP-346MU [35/89] Укладка носителя в режиме снятия защитной пленки дополнительно
![TSC TTP-2410MT [35/89] Укладка носителя в режиме снятия защитной пленки дополнительно](/views2/1244148/page35/bg23.png)
- 28 -

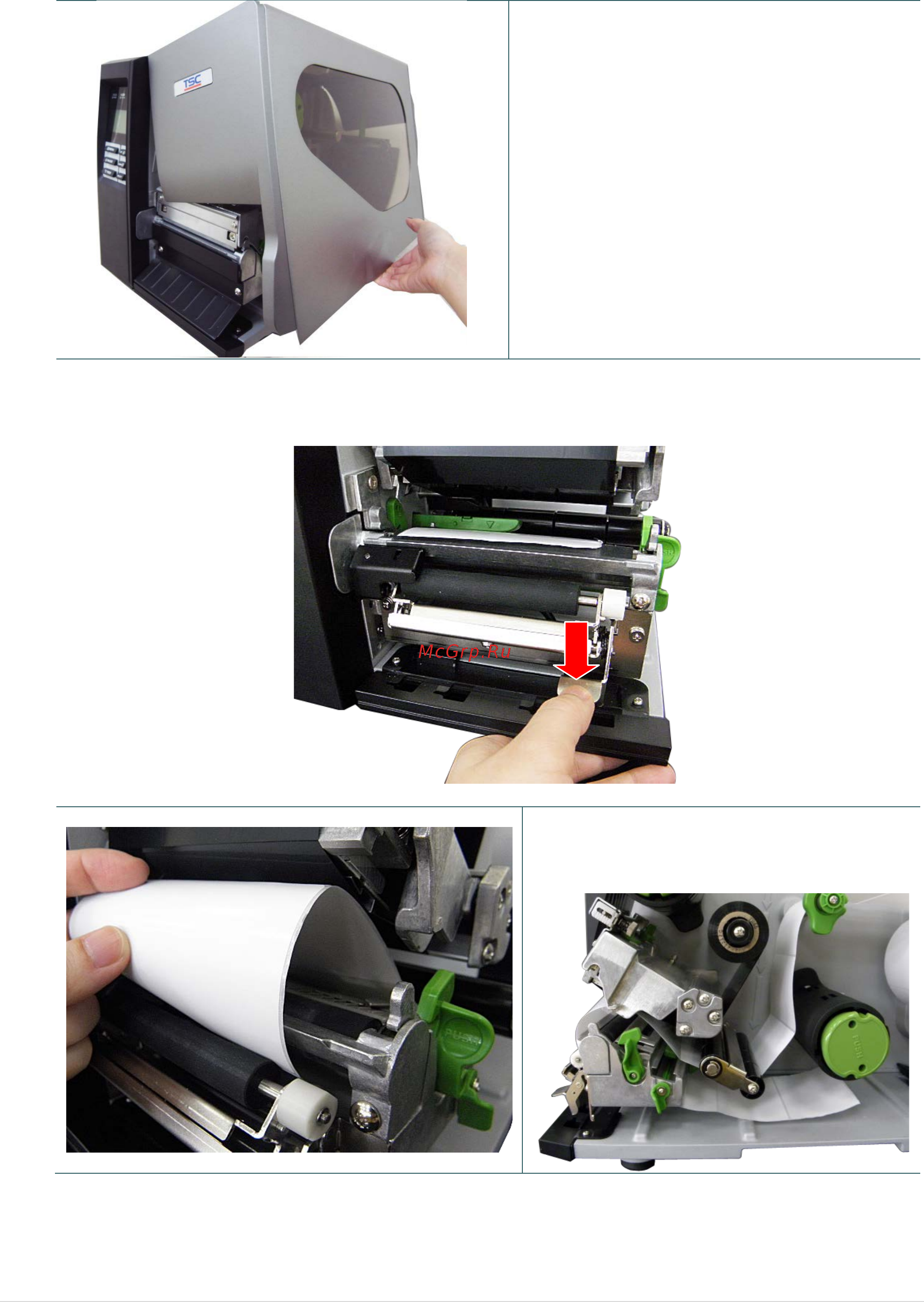

3.3.3 Укладка носителя в режиме снятия защитной пленки (дополнительно)
1. Откройте правую крышку принтера.
2. Инструкции по загрузке носителя см. в
разделе 3.3.1, шаги 3–9.
3. Пользуясь дисплеем на лицевой
панели, выполните калибровку и
задайте настройки принтера для
режима снятия защитной пленки.
Примечание
Во избежание замятия бумаги перед
загрузкой носителя в режиме снятия
защитной пленки откалибруйте
датчик зазора/черной метки.
4. Откинув рычаг освобождения печатающей головки, протяните приблизительно 650 мм
этикеток через переднюю щель.
5. Нажмите рычаг высвобождения валика снятия защитной пленки.
6. Вставьте этикетку между валиком
снятия защитной пленки и
бумагоопорным валиком.
Валик снятия
защитной
пленки
