7. Диагностическая программа
Диагностическая программа TSC представляет собой встроенное средство просмотра состояния
принтера и его настроек, изменения настроек принтера, загрузки графики, шрифтов и прошивки,
создания растровых шрифтов принтера и передачи дополнительных команд на принтер. Этот
мощный инструмент позволяет оперативно проверять состояние принтера и его настроек, что
значительно облегчает поиск и устранение неполадок и решение других проблем.
7.1 Запуск диагностической программы

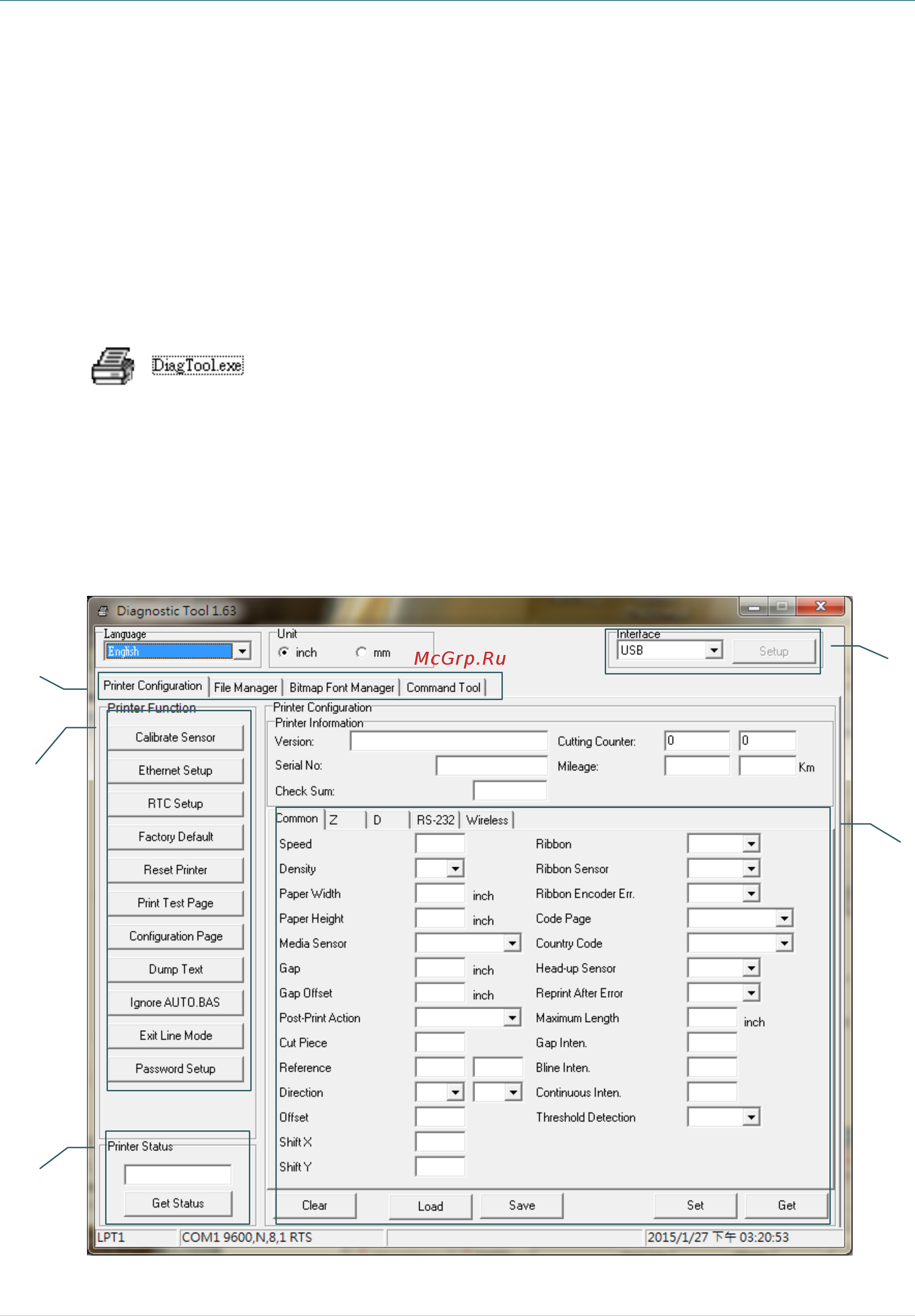

1. Для запуска программы дважды щелкните значок Diagnostic tool (Программа диагностики)
.
2. Диагностическая программа содержит четыре вкладки: Printer Configuration (Конфигурация
принтера), File Manager (Диспетчер файлов), Bitmap Font Manager (Диспетчер растровых
шрифтов) и Command Tool (Диспетчер команд).
Features tab
(Вкладки
функций)
Printer
functions
(Функции
принтера)
Interface
(Интерфейс)
Printer status
(Состояние
принтера)
Printer setup
(Настройка
принтера)
