- 64 -

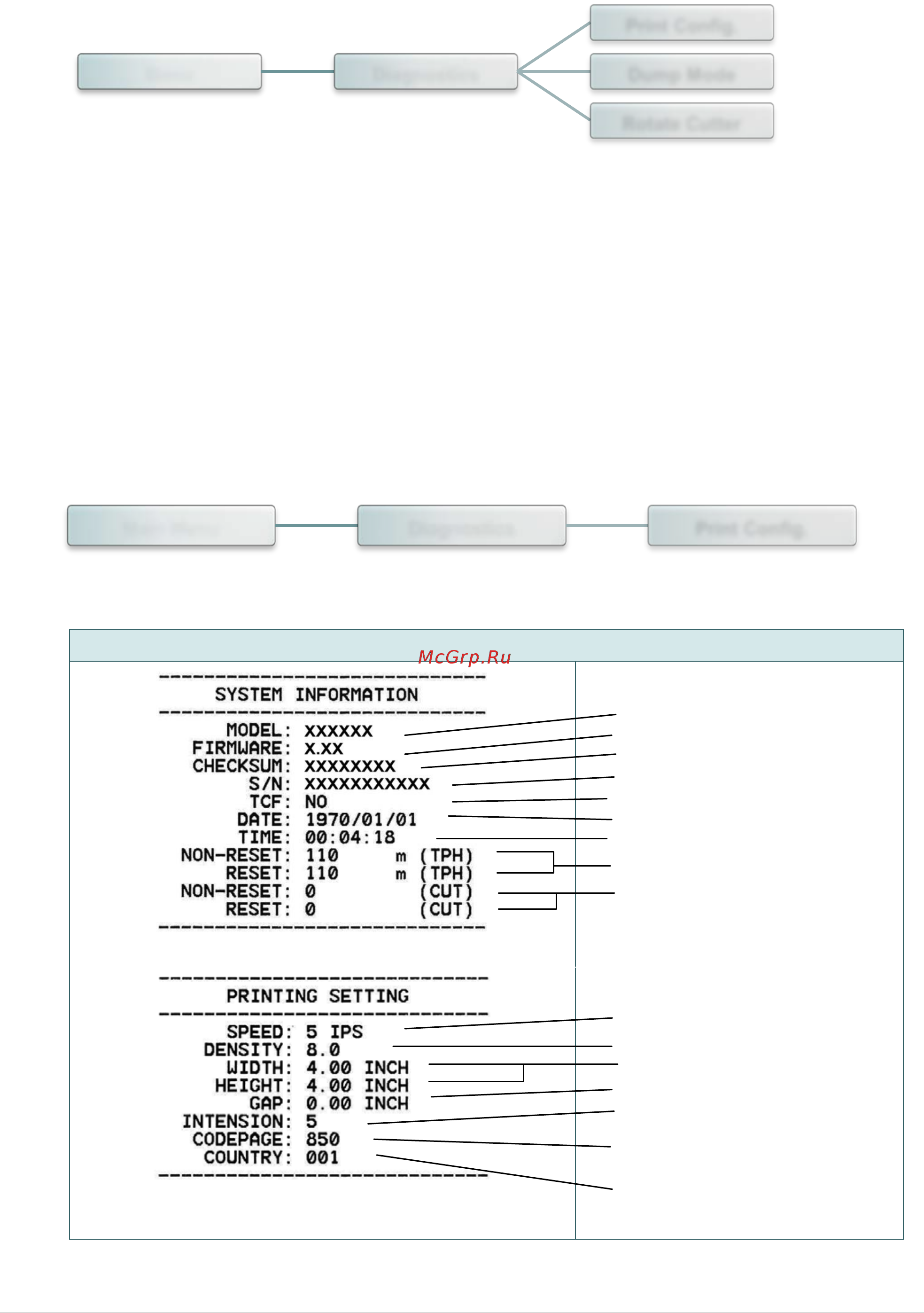

6.5 Diagnostics (Диагностика)
6.5.1 Print Config. (Печать конфигурации)
Эта функция позволяет распечатать на этикетке конфигурацию принтера. При печати
конфигурации распечатывается узор для проверки печатающей головки, что позволяет
выявить повреждения нагревательных элементов печатающей головки.
Распечатка самодиагностики
Наименование модели
Версия прошивки
Контрольная сумма прошивки
Серийный номер принтера
Файл конфигурации TSC
Системная дата
Системное время
Наработка (метры)
Счетчик разрезов
Скорость печати (дюймов/с)
Насыщенность печати
Размер этикетки (дюймы)
Расстояние высечки (дюймы)
Интенсивность высечки
(черной метки)
Code page (Кодовая
страница)
Код страны
Menu Diagnostics
Print Config.
Dump Mode
Rotate Cutter
Main Menu Diagnostics Print Config.
