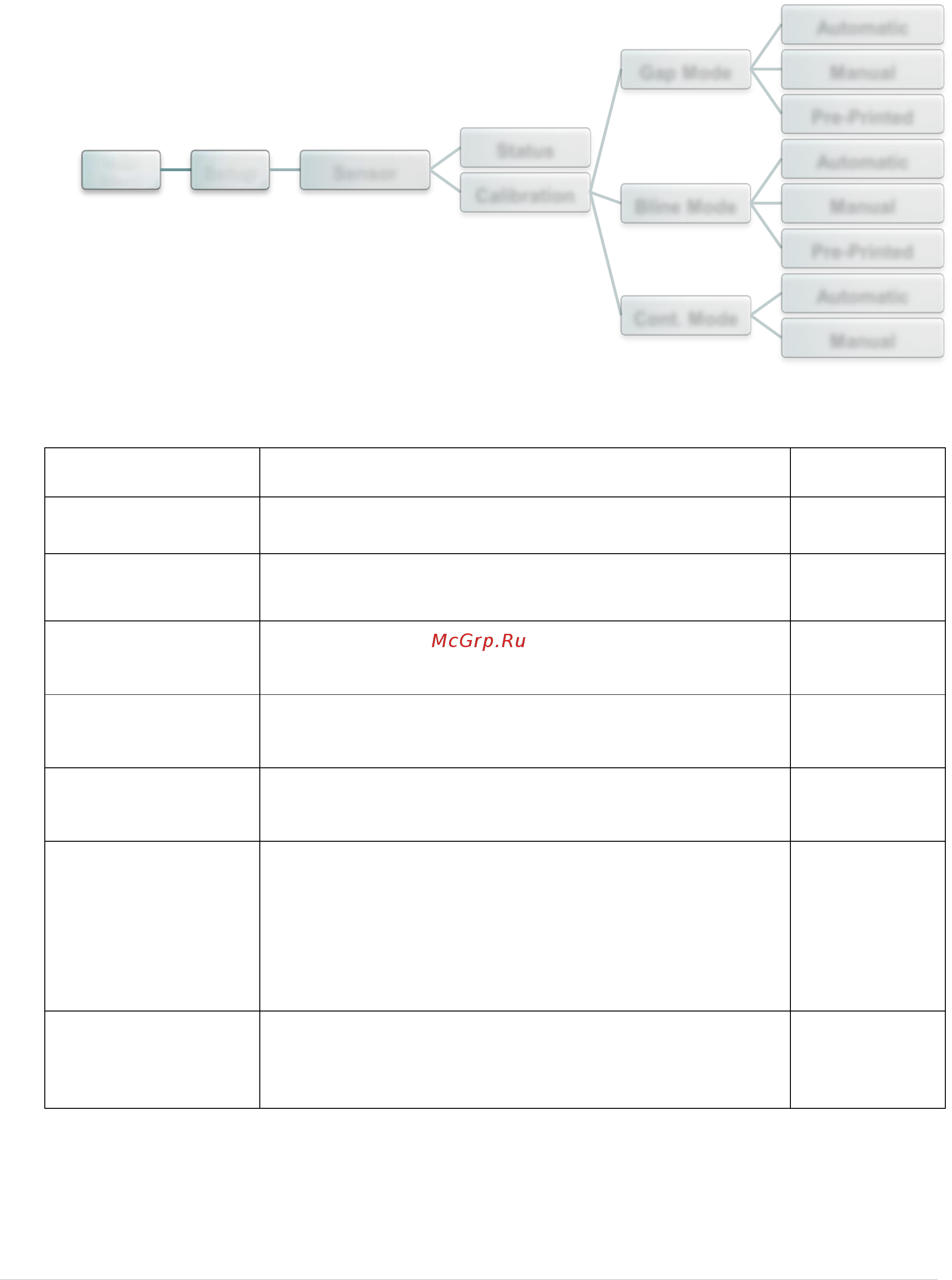

- 61 -
6.3.2 Датчик
Это меню служит для калибровки датчиков. Прежде чем приступать к печати после
замены носителя, рекомендуется откалибровать датчики.
Пункт Описание
Стандартная
настройка
Status (Статус)
Эта функция служит для проверки состояния
датчиков принтера.
Н.П.
Gap Mode
(Режим зазора)
Этот пункт позволяет задать тип датчика высечки
носителя и откалибровать выбранный датчик.
Н.П.
Bline Mode (Режим
черной линии)
Этот пункт позволяет задать тип датчика черной
метки носителя и откалибровать выбранный
датчик.
Н.П.
Cont. Mode
(Непрерывный
режим)
Этот пункт позволяет задать тип датчика
непрерывного носителя и откалибровать
выбранный датчик.
Н.П.
Automatic
(Автоматически)
Принтер будет подавать 2–3 этикетки с высечкой
для автоматической калибровки чувствительности
датчика.
Н.П.
Manual (Вручную)
В случае невозможности использования функции
«Automatic» (Автоматически) с определенным
носителем при помощи функции «Manual»
(Вручную) задайте длину бумаги и величину
высечки (черной линии), а затем отсканируйте
подложку (метку) для калибровки чувствительности
датчика.
Н.П.
Pre-Printed
(Предварительная
печать)
Эта функция позволяет задать минимальную длину
бумаги и максимальный размер зазора (черной
линии) перед автоматической калибровкой
чувствительности датчика.
Н.П.
Main
Menu
Setup Sensor
Status
Calibration
Gap Mode
Automatic
Manual
Pre-Printed
Bline Mode
Automatic
Manual
Pre-Printed
Cont. Mode
Automatic
Manual
