- 34 -

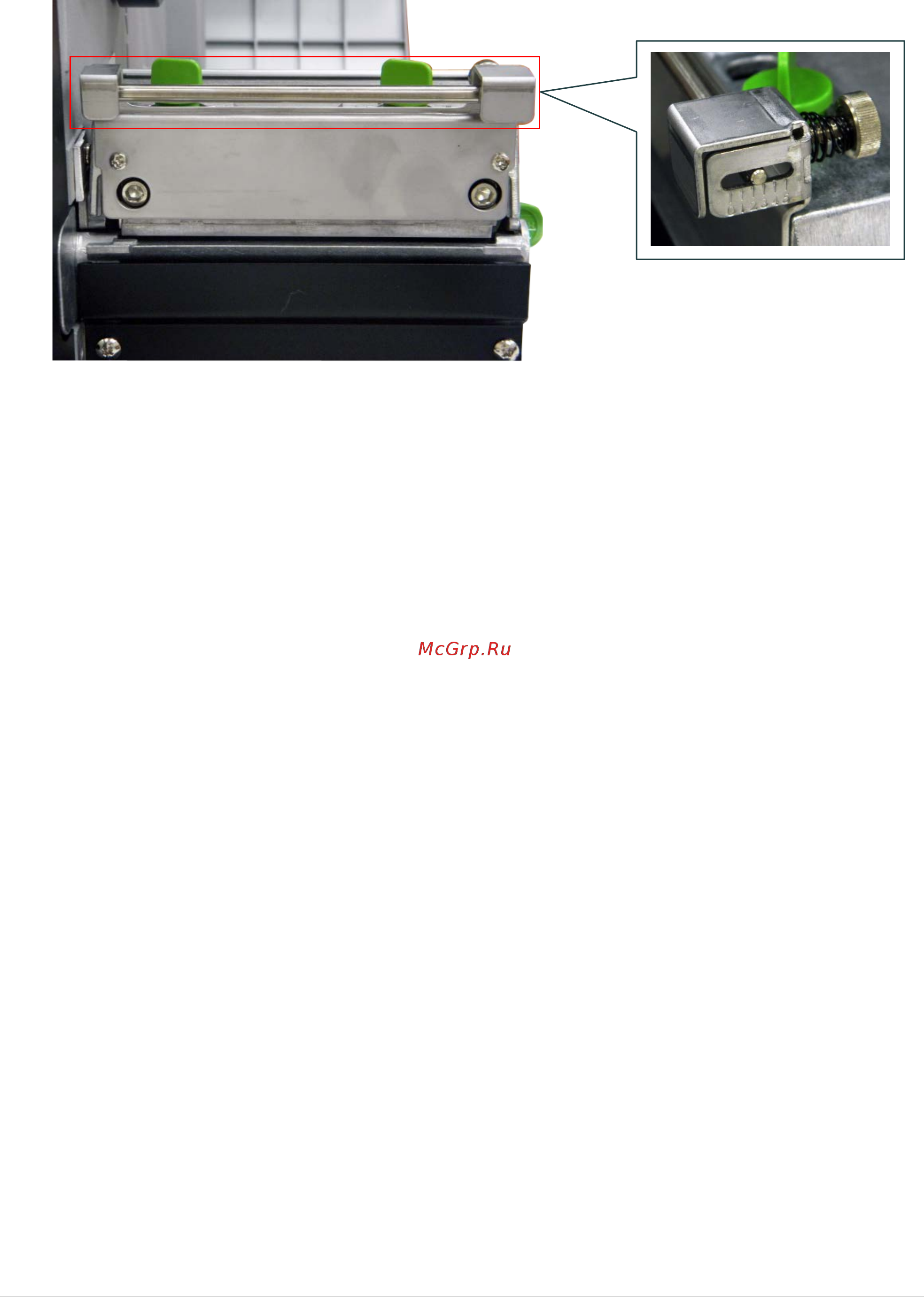

4.2 Модуль регулировки натяжения ленты
Ручка для регулировки натяжения ленты имеет 0–5 позиций. Поскольку лента в принтере
выравнивается по левой стороне механизма, для правильной печати на лентах и носителях разной
ширины требуется разное натяжение. Поэтому для достижения наивысшего качества печати может
понадобиться отрегулировать натяжение ленты соответствующими ручками. Подробные сведения см.
в разделе 4.4.
Ручка
регулировки
