TSC TTP-346MU [34/89] Загрузка фальцованного внешнего носителя
![TSC TTP-346MU [34/89] Загрузка фальцованного внешнего носителя](/views2/1244148/page34/bg22.png)
- 27 -

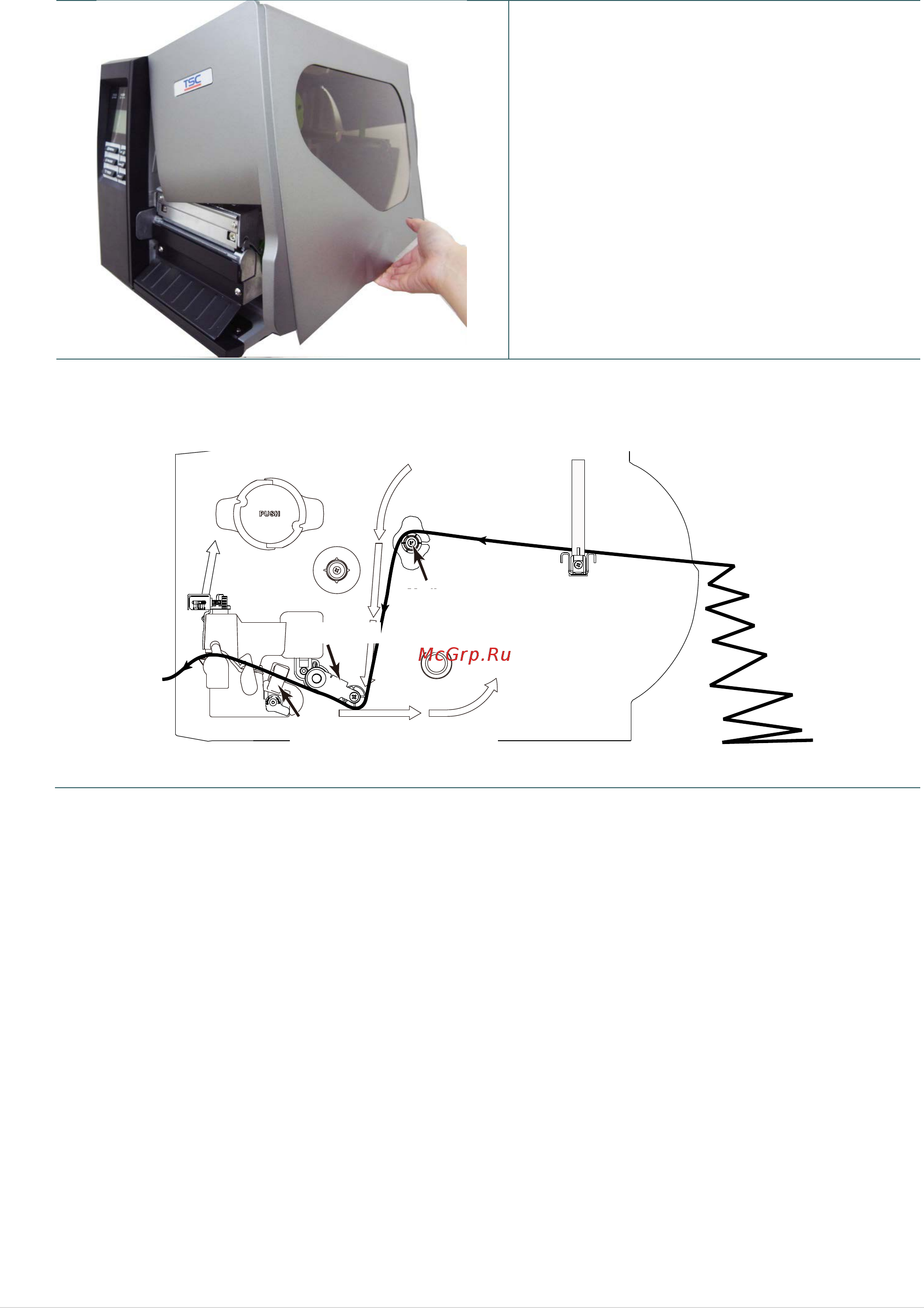

2.6.2 Загрузка фальцованного (внешнего) носителя
1.
Откройте правую крышку принтера.
2. Вставьте фальцованный носитель
через нижний или через задний
внешний входной лоток для носителя.
3. Инструкции по загрузке носителя см. в
разделе 3.3.1.
Примечание
После замены носителя откалибруйте
датчики высечки и черной метки.
Тракт прохождения фальцованного носителя
Направля
ющая
носителя
Датчик носителя
Демпфер
