- 79 -
ватный тампон;
безворсовую ткань;
кисть с воздушной грушей;
100% этиловый или изопропиловый спирт.
2. Процедуры чистки приведены ниже.
Деталь принтера
Способ чистки Периодичность
Печатающая
головка
1. Перед чисткой печатающей головки
всегда выключайте принтер.
2. Подождите как минимум минуту,
чтобы печатающая головка остыла.
3. С помощью ватного тампона,
смоченного 100% этиловым или
изопропиловым спиртом, очистите
поверхность печатающей головки.
Чистите печатающую головку
при замене рулона носителя.
Бумагоопорный
валик
1. Выключите принтер.
2. Вращая бумагоопорный валик,
тщательно протрите его тампоном,
смоченным водой.
Чистите бумагоопорный валик
при замене рулона носителя.
Съемник
подложки
Протрите съемник безворсовой тканью,
смоченной 100% этиловым спиртом.
По необходимости
Датчик
Сжатый воздух или вакуум
Ежемесячно
Наружные
поверхности
Протрите тканью, смоченной водой. По необходимости
Внутренние
поверхности
Щетка или вакуум По необходимости
Примечание
Не прикасайтесь руками к головке принтера. Если вы все же нечаянно прикоснулись к
печатающей головке, протрите ее этиловым спиртом.
Используйте 100% этиловый или изопропиловый спирт. НЕ пользуйтесь медицинским
спиртом — он может повредить печатающую головку.
Чтобы сохранить рабочие характеристики принтера и продлить срок его службы,
регулярно чистите печатающую головку и датчики носителя при установке новой ленты.
История изменений
Дата Содержание Редактор

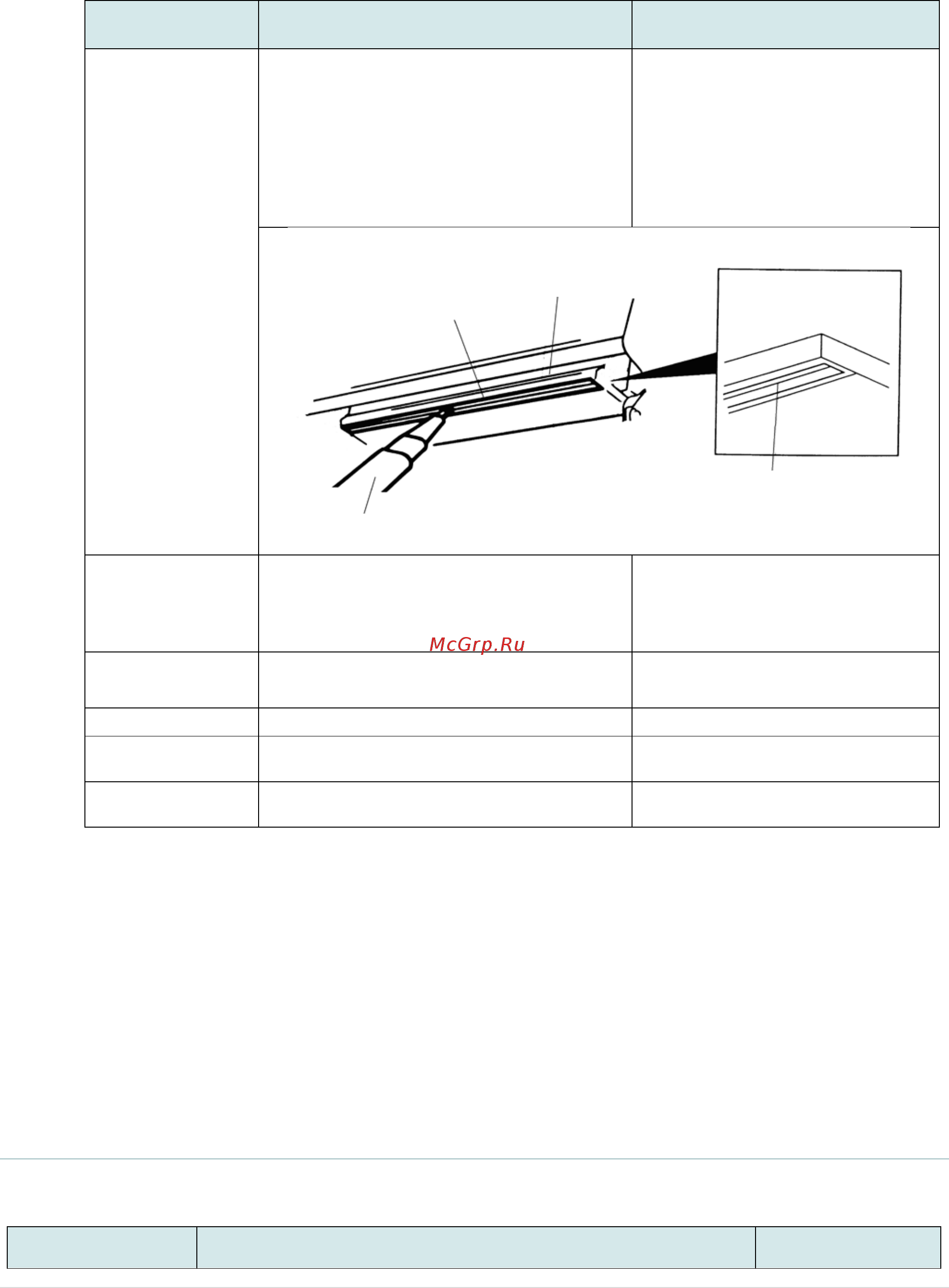

Элемент
Печатающая
головка
Ручка для очистки головки
Элемент
Печатающая головка
