TSC TTP-346MU [30/89] Процедура загрузки носителя
![TSC TTP-644MT [30/89] Загрузка носителя](/views2/1244148/page30/bg1e.png)
- 23 -

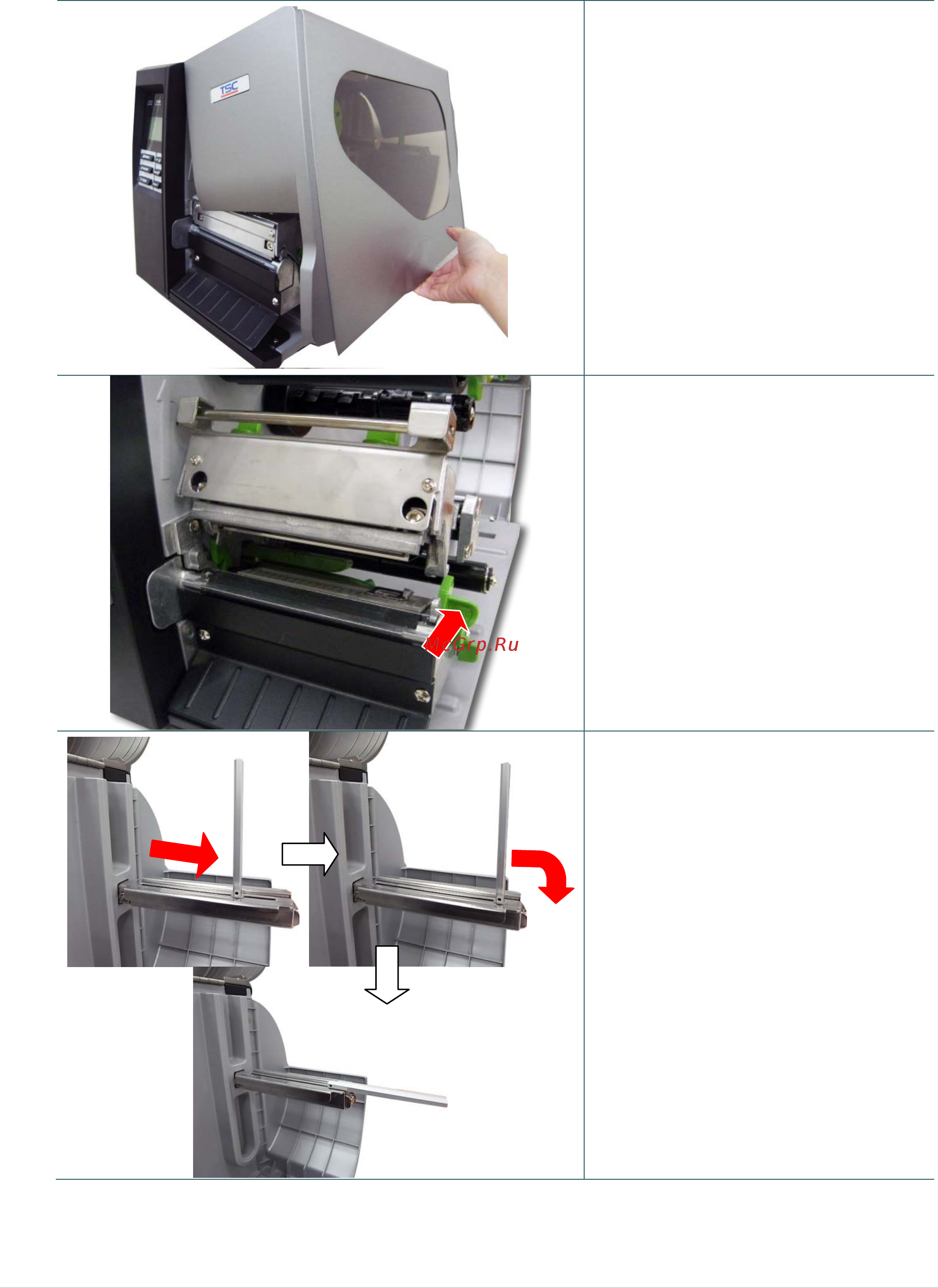

3.3 Загрузка носителя
3.3.1 Процедура загрузки носителя
1. Откройте правую крышку
принтера.
2. Нажмите рычаг освобождения
печатающей головки, чтобы
открыть механизм печатающей
головки.
3. Установите ограничитель
рулона этикеток в
горизонтальное положение к
краю вала для этикеток и слегка
нажмите на него.
