- 24 -

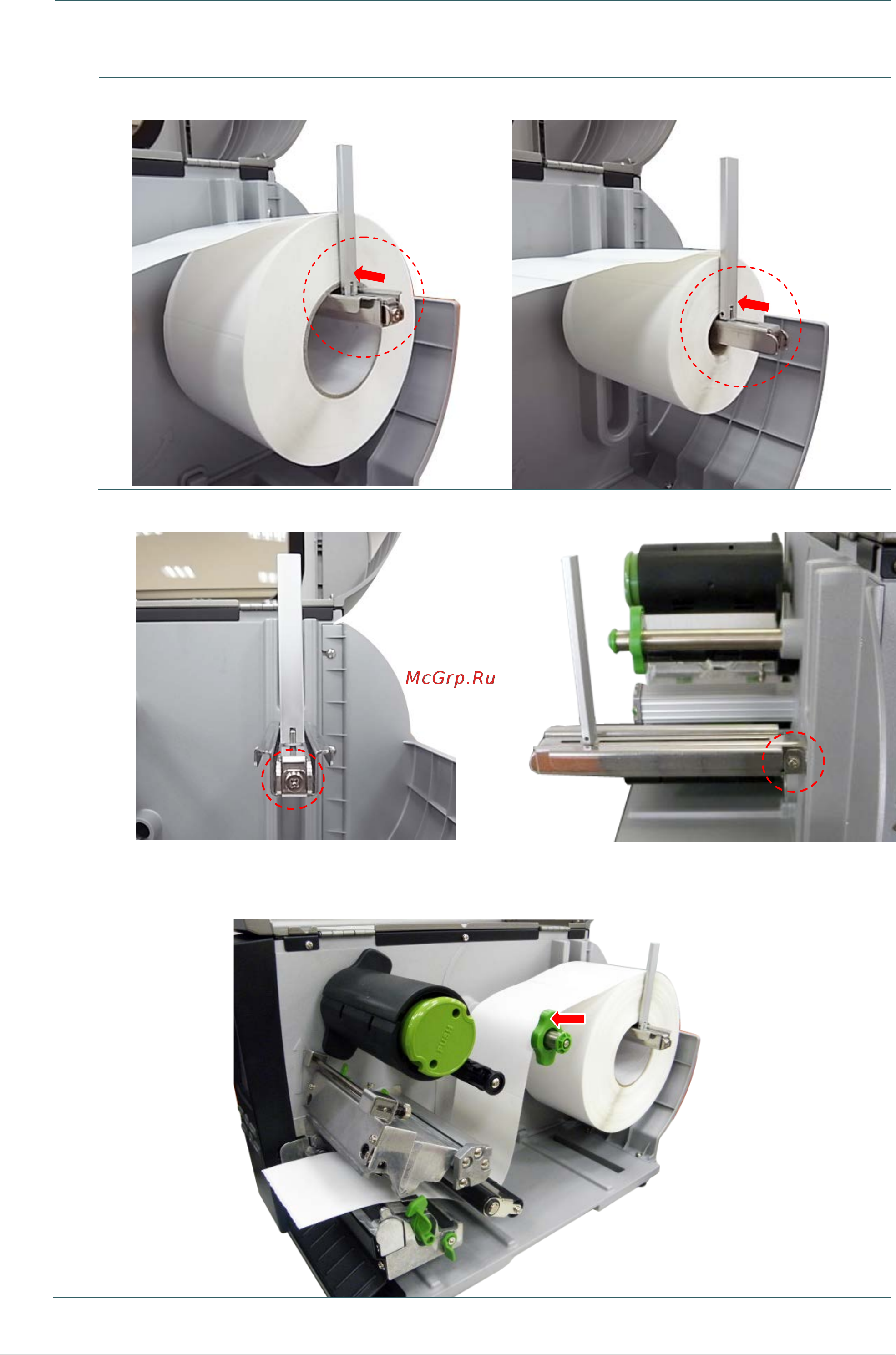

4. Установите рулон с носителем на подающий вал. Приподнимите ограничитель рулона
этикеток. Установите ограничитель рулона этикеток в такое горизонтальное положение,
чтобы он слегка касался рулона.
Сердечник вала для этикеток шириной
76 мм (3")
Сердечник вала для этикеток шириной
76 мм (1")
Для установки сердечника диаметром 25 мм (1") снимите вал для этикеток шириной
76 мм (3"), открутив два винта.
5. Протяните конец рулона этикеток через направляющую носителя, демпфер, датчик
носителя (зеленый) и поместите его на бумагоопорном валике. Отрегулируйте
направляющую этикеток (зеленую) в соответствии с шириной этикеток.
Задняя
направляющая
носителя
