- 25 -

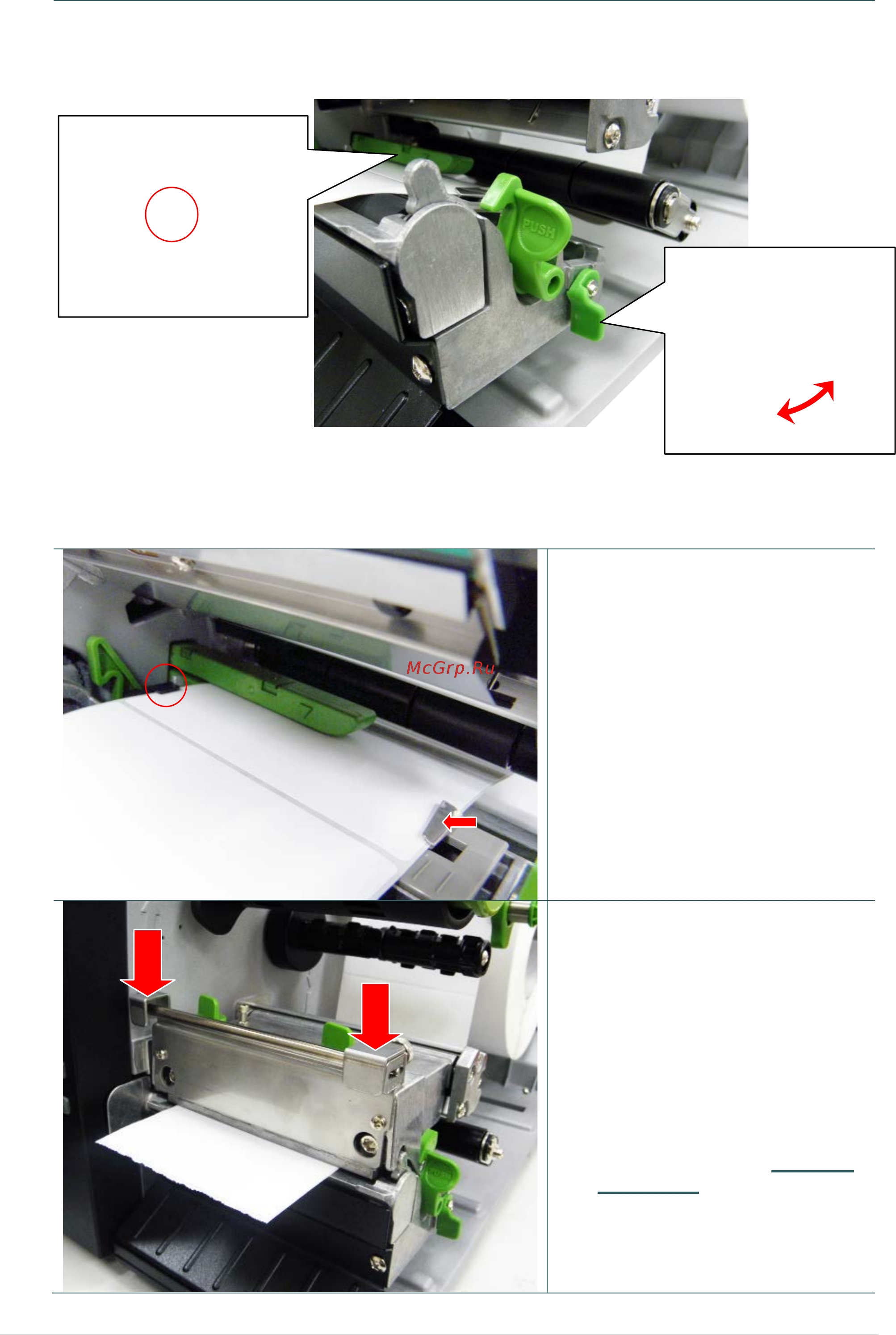

6. Разблокировав датчик носителя с помощью рычага фиксации, отрегулируйте его так,
чтобы датчик зазора или черной метки находился в точке, где зазор или черная метка
будет проходить через датчик.
Примечание
* Правильное положение датчика отмечено символом
▽
на корпусе датчика.
* Положение датчика носителя можно изменять. Убедитесь, что зазор или черная метка
находится в точке, где они будут проходить через датчик.
7. Отрегулируйте переднюю
направляющую этикеток в
соответствии с шириной
этикеток.
8. Закройте механизм печатающей
головки. Убедитесь в
надежности фиксации защелок.
9. Пользуясь дисплеем на лицевой
панели, задайте тип датчика
носителя и откалибруйте
выбранный датчик.
Примечание
* После замены носителя
откалибруйте датчики
высечки и черной метки.
* См. видеоролик на
YouTube-
канале TSC или компакт-
диске с драйверами.
Установит
Снять с
защелки
Передняя
направляющая
носителя
