![TSC TTP-2410MT Инструкция по эксплуатации онлайн [39/89] 205293](/views2/1244148/page39/bg27.png)
- 32 -

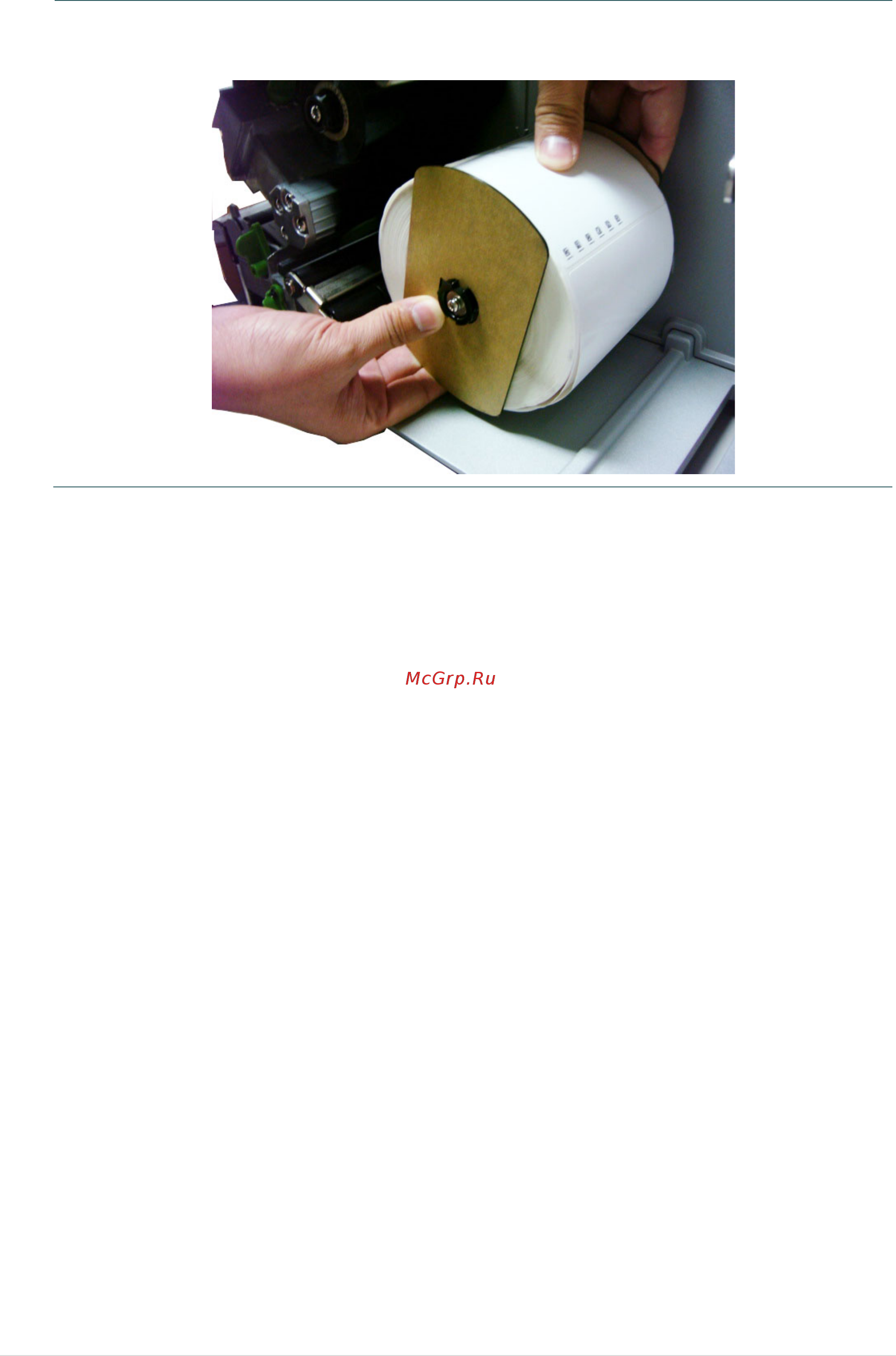

1. Снимите с внутреннего вала обратной перемотки этикетки вместе с направляющими
держателя подачи.
Направляющие
держателя
подачи
