- 75 -
6. Выберите принтер из расположенного слева списка принтеров. Справа в поле «IP
address/Printer Name» (IP-адрес, имя принтера) будет показан соответствующий IP-адрес.

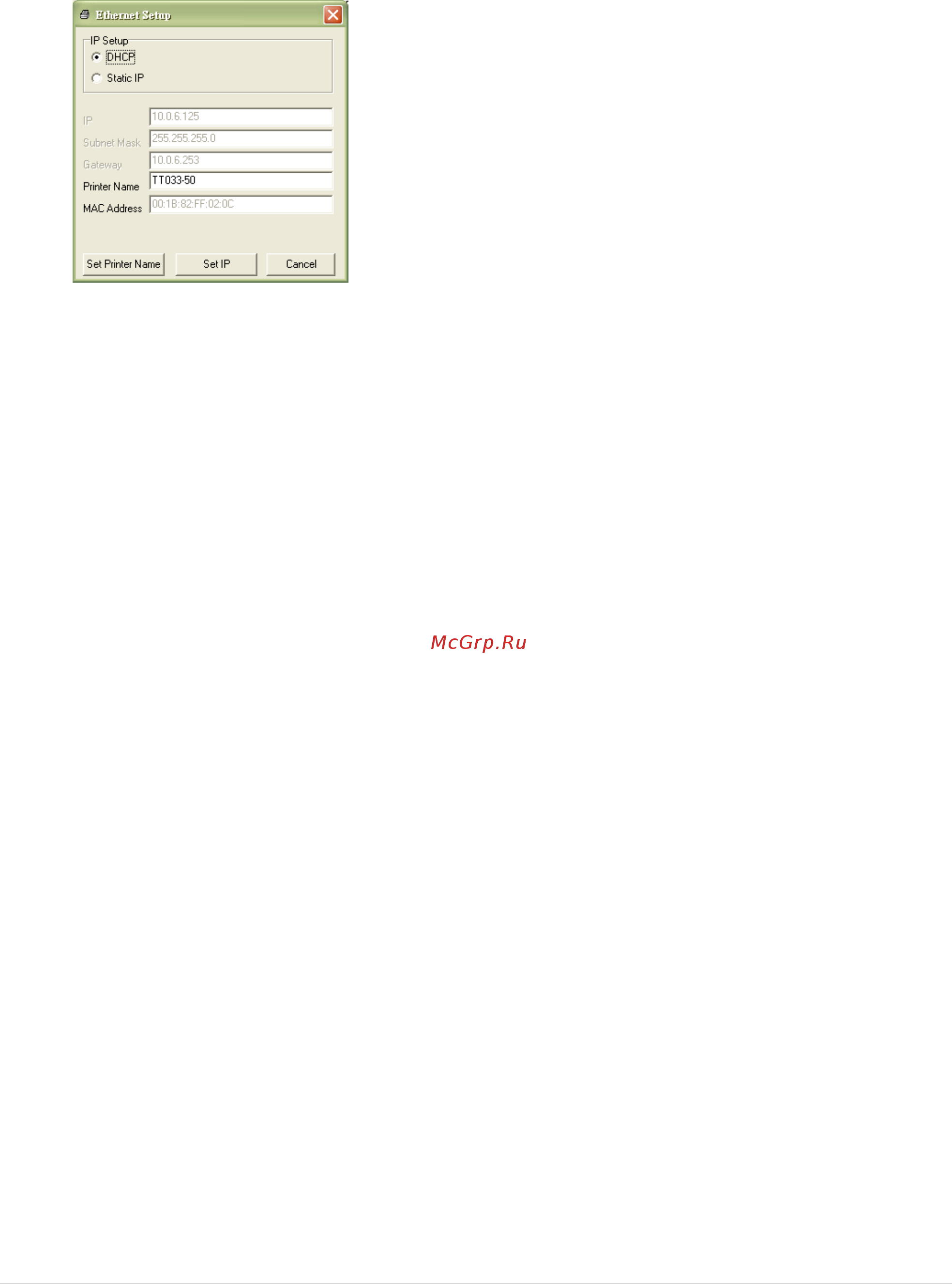

7. Нажмите кнопку «Change IP Address» (Изменить IP-адрес), чтобы настроить IP-адрес,
полученный через DHCP, или статический IP-адрес.
По умолчанию, IP-адрес назначается посредством DHCP. Чтобы сменить настройку на
статический IP-адрес, выберите пункт «Static IP» (Статический IP-адрес) и введите IP-адрес,
маску подсети и шлюз. Нажмите кнопку «Set IP» (Назначить IP-адрес), чтобы настройки
вступили в силу.
В этом окне пользователи могут также изменить «Printer Name» (Имя принтера) на название
другой модели, а затем нажать кнопку «Set Printer Name» (Задать имя принтера), чтобы
настройки вступили в силу.
Примечание При нажатии кнопки «Set Printer Name» (Задать имя принтера) или «Set
IP» (Задать IP-адрес) произойдет сброс принтера, чтобы настройки
вступили в силу.
8. Нажмите кнопку «Exit» (Выход), чтобы закрыть окно настройки Ethernet и вернуться к главному
окну диагностической программы.
Кнопка Factory Default (Заводские настройки)
Эта функция выполняет сброс параметров IP-адреса, маски подсети и шлюза, полученных
посредством DHCP, и сброс имени принтера.
Кнопка «Web Setup» (Веб-настройка)
Помимо настройки принтера с помощью диагностической программы, можно просматривать и
изменять настройки и состояние принтера, а также обновлять встроенное ПО, с помощью веб-
браузера Internet Explorer или Firefox. Эта функция имеет удобный интерфейс и позволяет
управлять принтером удаленно посредством сети.
