5
Установка прибора
Logamax U044 - Оставляем за собой право на изменения.
21
5.3 Установка планки для подвески
котла и монтажной
соединительной плиты
B Закрепите на стене монтажный шаблон,
находящийся в технической документации, при
этом боковые расстояния должны быть не
менее 10 мм (Æ рис. 2, стр. 9).
B Просверлить отверстия для крепежных болтов
(Ø 8 мм).

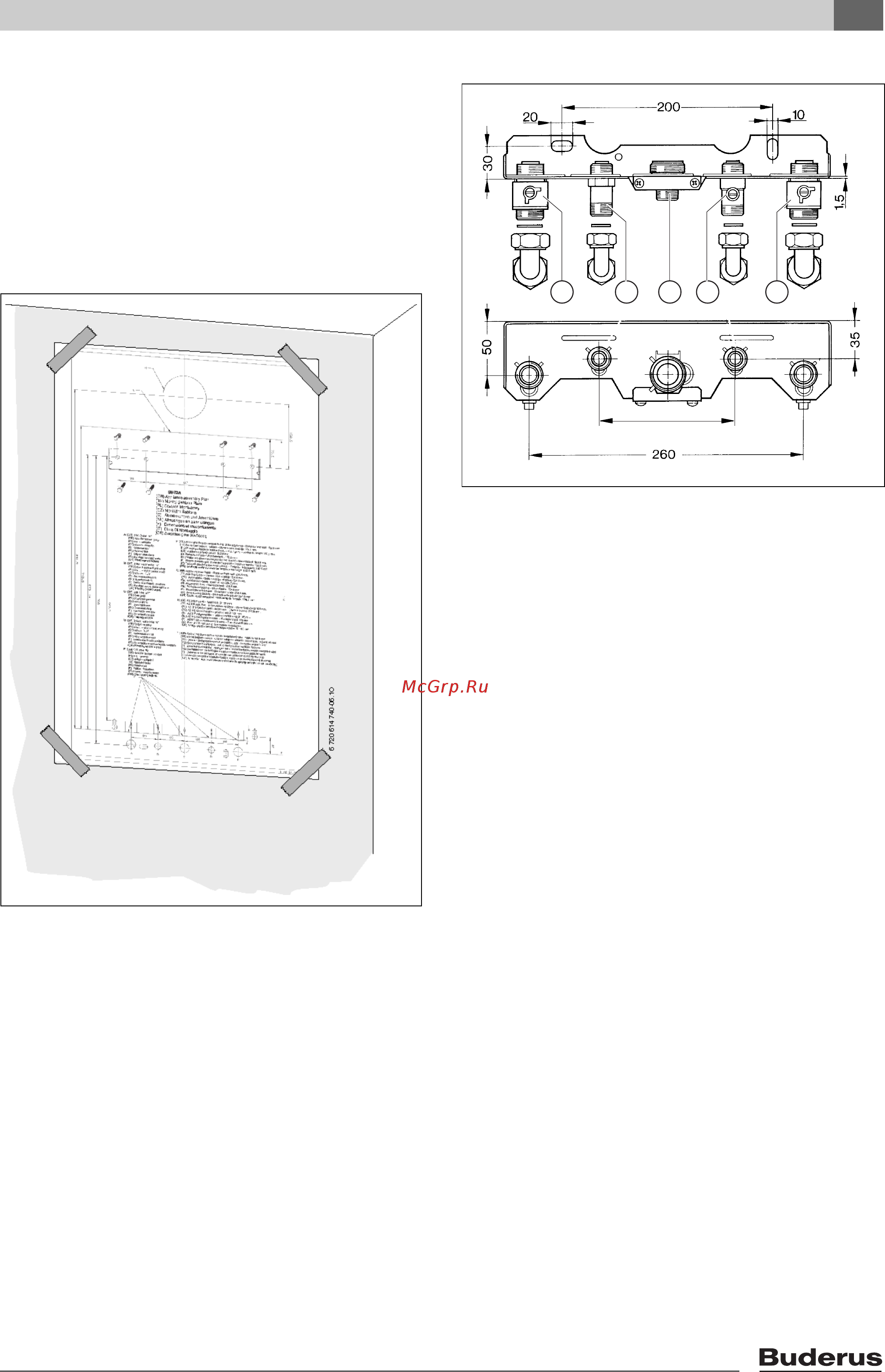

Рис 7 Монтажный шаблон
B Снять монтажный шаблон.
B Закрепить на стене планку для навески
четырьмя винтами и дюбелями, имеющимися в
комплекте поставки прибора.
B Проверить ровное положение планки для
навески и затянуть винты.
B Монтажную присоединительную панель
закрепить с помощью прилагаемого крепёжного
материала.
Рис 8 Монтажная соединительная плита
1 Подающая линия отопительного контура
2 Подключение R 1/2 для горячей воды
3 Соединительный ниппель R 3/4 для газа
(смонтирован)
4 Запорный вентиль холодной воды
5 Обратная линия отопительного контура
B Внутренний диаметр трубопровода для подвода
газа определить согласно инструкции DVGW-
TRGI (природный газ) или, соответственно, TRF
(сжиженный газ).
B Все соединения труб должны быть рассчитаны
на давление 3 бар, а в контуре горячей воды - на
10 бар.
B Установить газовый кран.
B Чтобы наполнять и опорожнять систему,
потребитель должен установить в самой низкой
точке системы кран для наполнения и слива.
B В самой верхней точке установить
воздуховыпускной клапан.
1 2 3 4 5
6 720 614 740-31.1O
