12
Проверка/техобслуживание
Logamax U044 - Оставляем за собой право на изменения.
44
12.3 Опорожнение газового
настенного прибора
Отопительный контур
Для опорожнения системы отопления в самой
низкой точке системы должен быть монтирован
спускной кран.
Для опорожнения отопительного прибора:

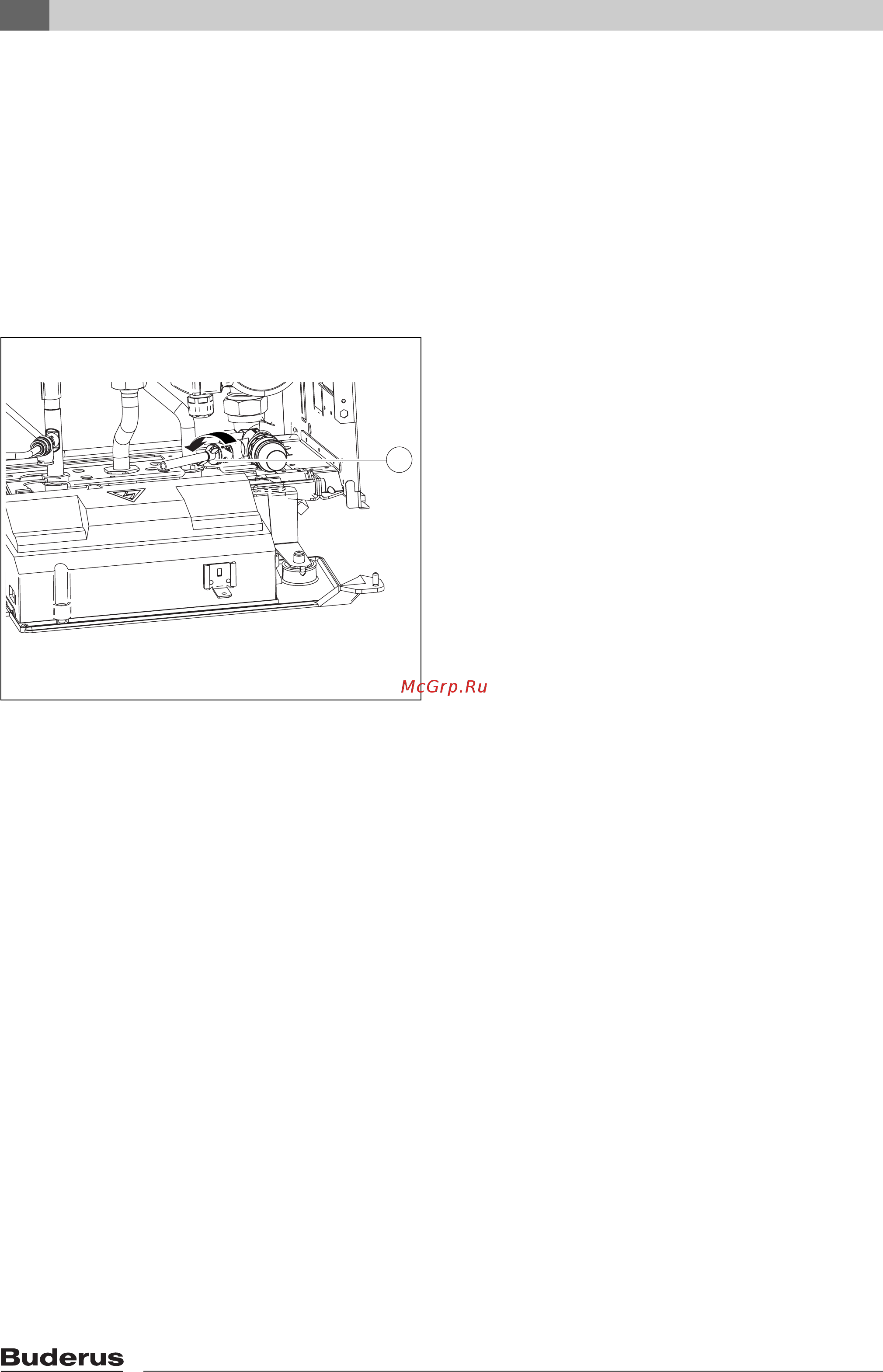

B Открыть сливной кран (Æ рис. 38, [1]) и слить
воду из отопительного контура через
присоединенный шланг.
Рис 38
Контур ГВС
Для слива воды из контура ГВС заказчик должен
установить сливной кран.
Для слива воды из контура ГВС:
B Закрыть кран подачи холодной воды.
B Полностью открыть точку отбора горячей воды.
B Открыть и оставить открытым сливной кран.
6 720 614 740-22.1O
1
