Buderus Logamax U044-24K [24/48] Электрические соединения

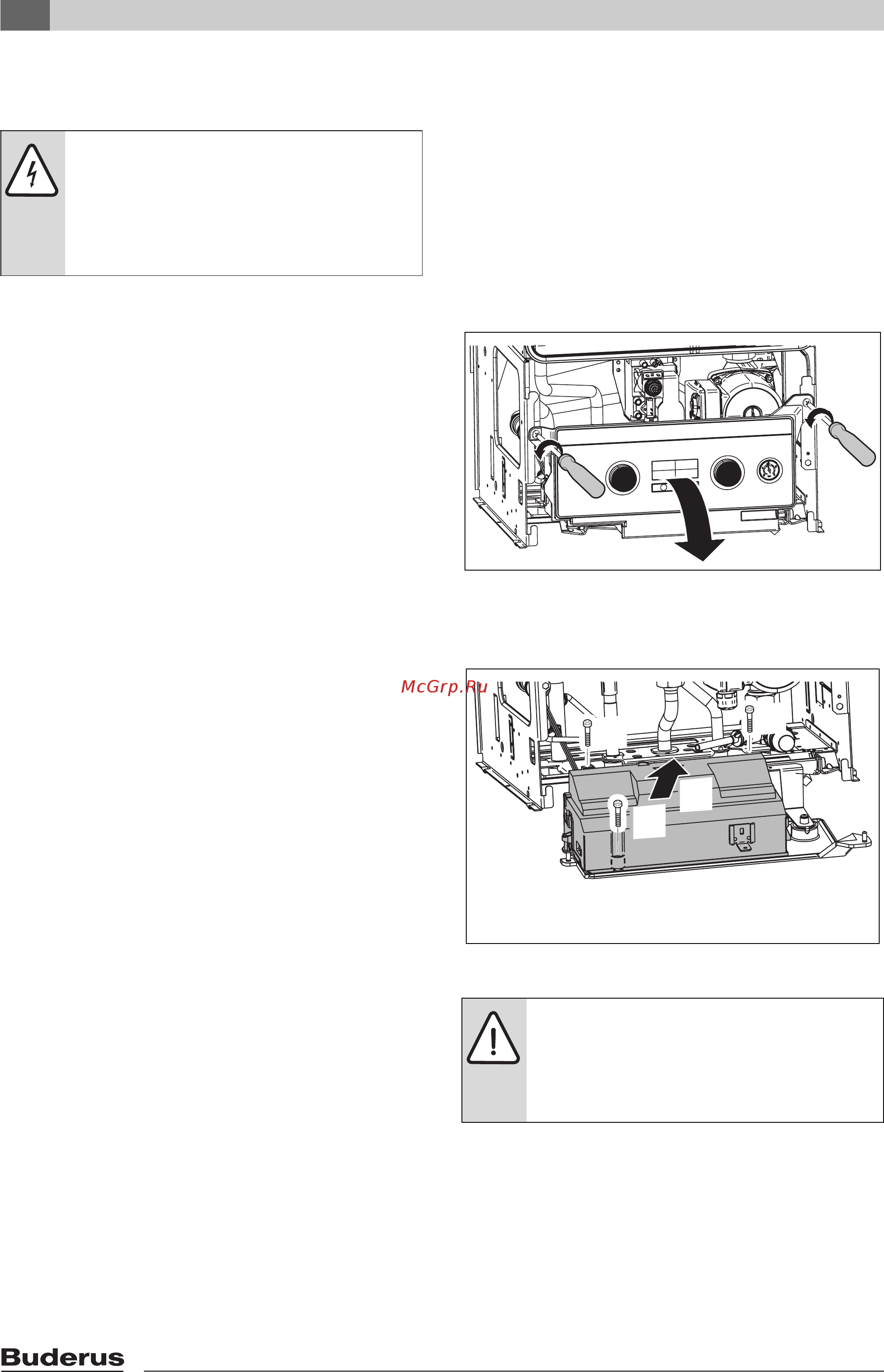

![Buderus Logamax U044-24K [24/48] Электрические соединения](/views2/1251133/page24/bg18.png)
6
Электрические соединения
Logamax U044 - Оставляем за собой право на изменения.
24
6 Электрические соединения
Все регуляторы, устройства управления и
предохранительные устройства прибора
подсоединены, проверены и готовы к
эксплуатации.
6.1 Подсоединение кабеля сетевого
питания
Прибор поставляется с подсоединенным кабелем
сетевого питания без штекера.
B Монтировать на кабель сетевого питания
подходящий штекер
-ИЛИ-
B Плотно соединить кабель с распределителем.
B Соблюдать защитные меры согласно
предписаниям VDE 0100 и особым указаниям
местных предприятий энергоснабжения.
B В соответствии с VDE 0700, часть первая
произвести электроподключение прибора через
разъединительное устройство с минимальным
расстоянием между контактами 3 мм (например,
предохранители, выключатели низкого
напряжения). Подключение любых других
потребителей электроэнергии запрещается.
B Проложить сетевой кабель так, чтобы он не
касался элементов гидравлической системы.
6.2 Подключения к Cotronic
Для выполнения электрических подключений и
настройки переключателей DIP нужно откинуть
вниз Cotronic и открыть его со стороны
подключений.
6.2.1 Открывание Cotronic
B Снять кожух (Æ рис. 9, стр. 22).
B Отвернуть два винта и откинуть Cotronic вниз.
Рис 12
6.2.2 Открыть Cotronic
B Отвернуть три винта и снять крышку.
Рис 13
ОПACHO: Удар электрическим током!
B Перед выполнением работ на
электрических узлах обязательно
отключить напряжение питания
(предохранитель, выключатель
низкого напряжения).
УВЕДОМЛЕНИЕ: Протечки воды могут
повредить Cotronic.
B Накройте Cotronic перед
проведением работ с
водопроводящей арматурой.
6 720 614 740-10.1O
6 720 614 740-11.1O
1.
2.
1.
1.
