5
Установка прибора
Logamax U044 - Оставляем за собой право на изменения.
22

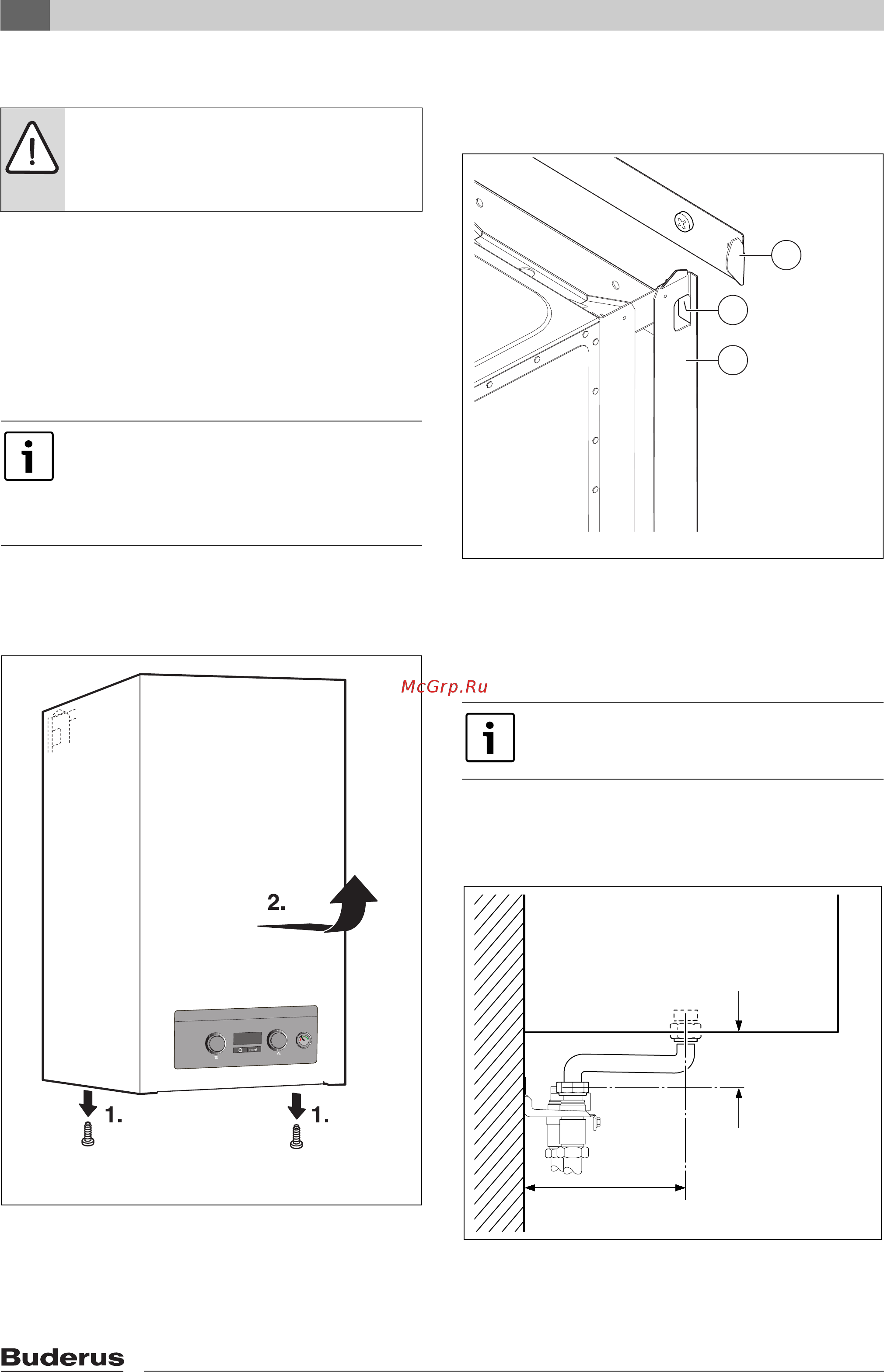

5.4 Монтаж котла
B Снять упаковку, соблюдая при этом
приведенные на упаковке указания.
B Снять крепёжный материал с труб.
B Проверьте указанную на заводской табличке
страну назначения и вид газа, поставляемого
газоснабжающей организацией
(Æ рис. 3, стр. 10).
Снятие кожуха
B Удалить два предохранительных винта на
нижней панели прибора.
B Обшивку потянуть вперёд и снять движением
вверх.
Рис 9
Крепление прибора
B Приставить прибор к стене и вставить его в
планку для навески.
Рис 10 Подвешивание прибора на планке для
навески
1 Планка для навески
2 Прибор
3 Пластина для навески с фиксирующими
проушинами
B Выполните гидравлические подключения котла
на монтажной соединительной панели
(дополнительное оборудование) с помощью S-
образных труб (дополнительное оборудование).
Рис 11
B Установите кожух и закрепите его двумя
винтами (Æ рис. 9).
УВЕДОМЛЕНИЕ: Наличие грязи в
трубопроводной сети может привести к
повреждению котла.
B Промыть трубопроводную сеть.
Кожух закреплен двумя винтами
(защита от несанкционированного
снятия).
B Кожух должен быть постоянно
защищен при помощи этих винтов.
6 720 614 740-07.1O
При прикручивании соединительных
труб к прибору не перекручивать их.
6 720 612 229-09.2O
3
2
1
6 720 614 740-08.1O
158
37,5
