12
Проверка/техобслуживание
Logamax U044 - Оставляем за собой право на изменения.
43
12.2.5 Проверка предохранительного клапана
системы отопления
Его назначение заключается в том, чтобы
предохранять отопительную систему и всю
установку от возможного избыточного давления.
Заводская настройка обеспечивает срабатывание
клапана, когда давление в замкнутом контуре
достинет примерно 3 бар.
B Предохранительный клапан повернуть влево до
срабатывания.
Из сливной трубы должна потечь вода.

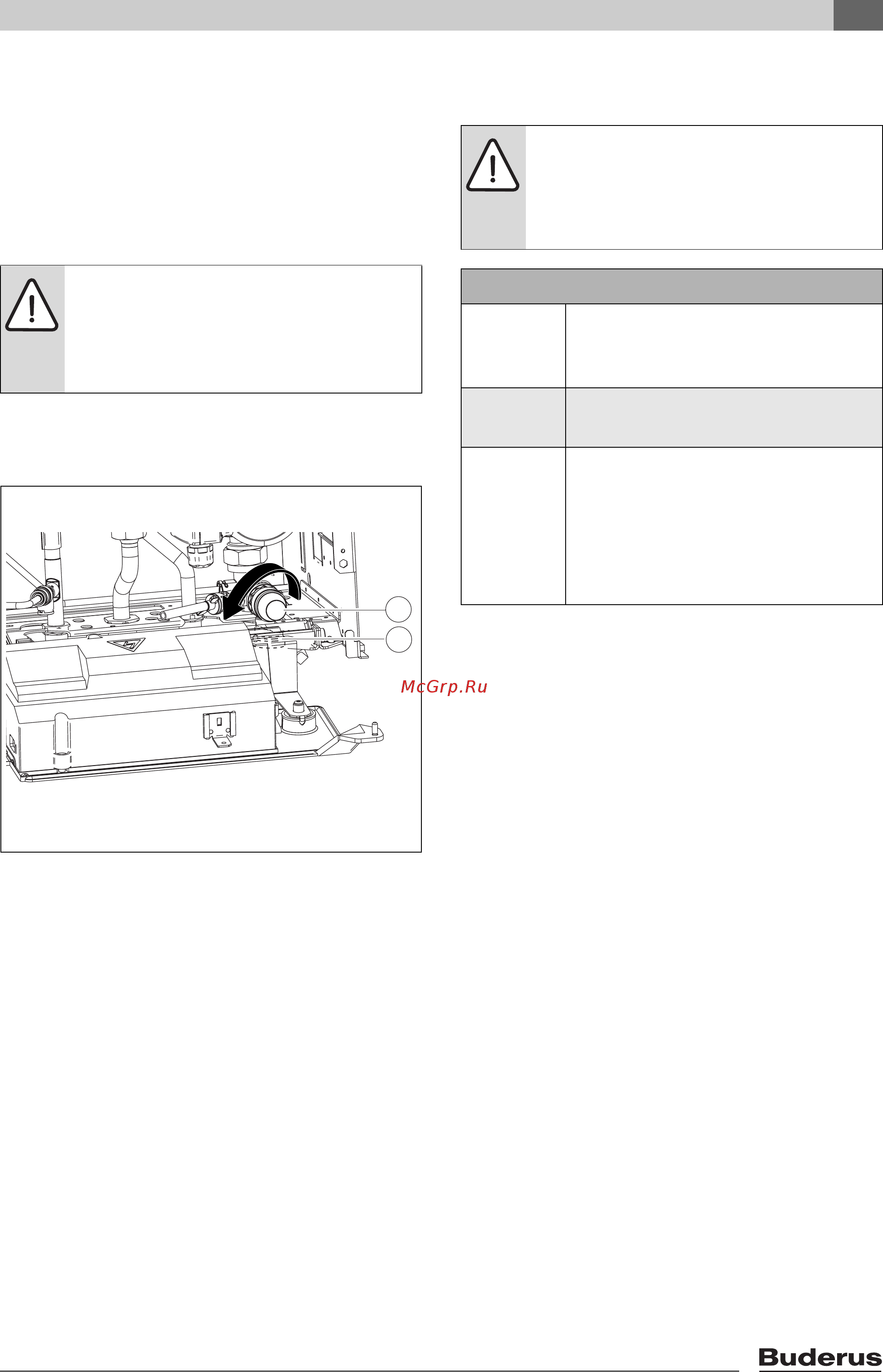

Рис 37 Предохранительный клапан
1 Предохранительный клапан
2 Сливная труба
12.2.6 Проверка расширительного бака
(дополнительно см. стр. 30)
При ежегодной проверке расширительного бака
необходимо:
B Сбросить давление в котле.
B При необходимости установить
предварительное давление в расширительном
баке в соответствии со статической высотой
системы отопления.
12.2.7 Регулировка давления наполнения
системы отопления
B Если стрелка указателя стоит ниже 1 бар (при
холодной системе): долить воду, пока стрелка
индикатора снова не покажет 1-2 бар.
B Если давление не поддерживается: проверить
расширительный бак и систему отопления на
герметичность.
12.2.8 Проверка электропроводки
B Проверить электропроводку на отсутствие
механических повреждений и заменить
дефектные кабели.
12.2.9 Очистка других элементов конструкции
B Прочистить электроды. При наличии признаков
износа заменить электроды новыми.
ОCTOPOЖНО:
B Предохранительный клапан ни в
коем случае не закрывать.
B Сток предохранительного клапана
проложить по нисходящей.
6 720 614 740-21.1O
1
2
ВHИMAHИE: Котел может быть
поврежден.
B Добавлять воду допускается только
тогда, когда котел находится в
холодном состоянии.
Показания манометра
1 бар Минимальное давление
наполнения (при холодной
системе)
1 - 2 бара Оптимальное давление
наполнения
3 бар Максимальное давление
наполнения при максимальной
температуре горячей воды не
должно быть превышено
(открывается предохранительный
клапан).
Таб. 13
